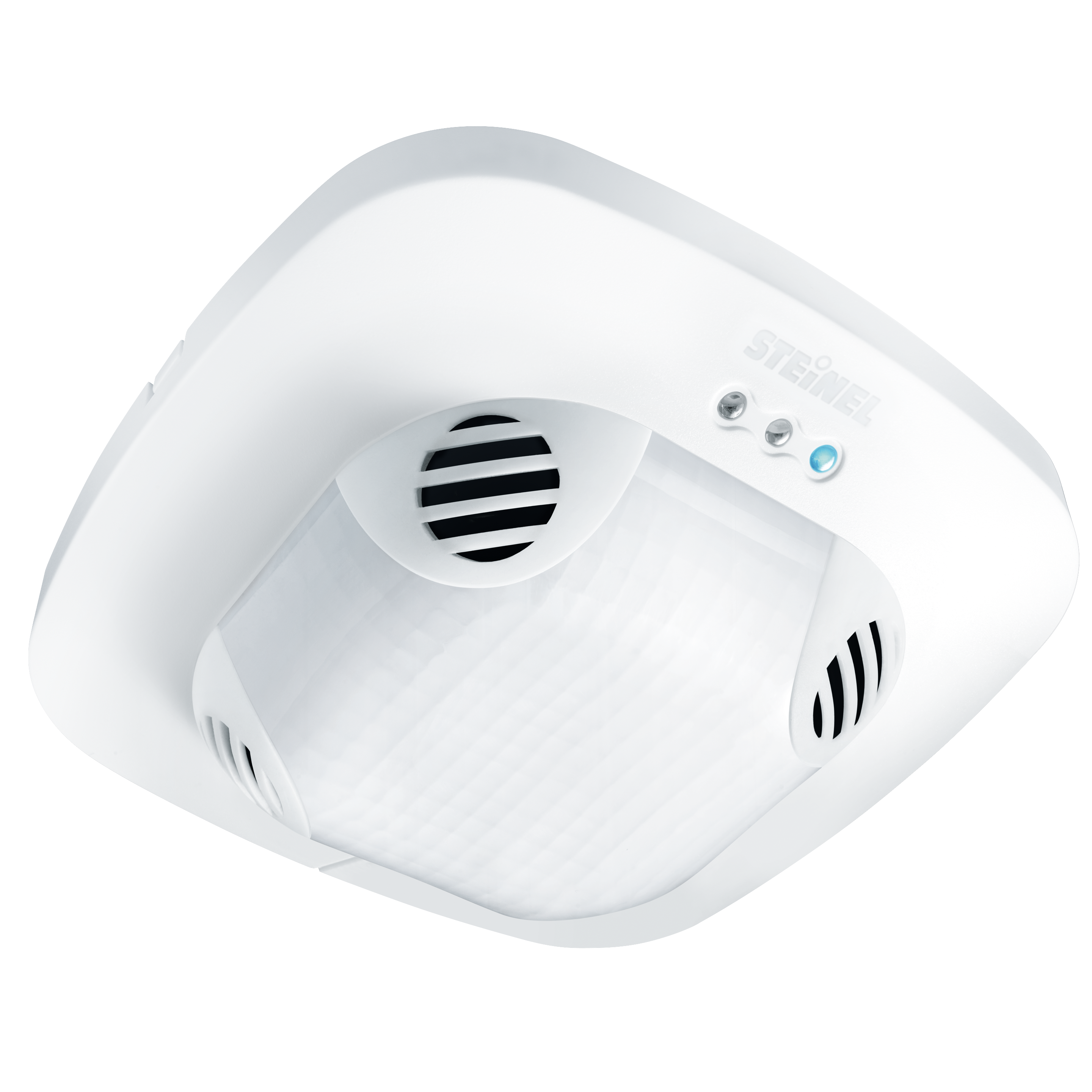

Steinel DualTech COM1 - incassato

N. ELDAS® 535 931 210

EAN-N. 4007841 007997

In uffici, sale conferenze e classi sussistono condizioni spaziali particolari che non rendono molto facile un efficiente comando della luce. Per questo abbiamo sviluppato un innovativo rilevatore a 360° con un campo di rilevamento della presenza di 28 mq nel quale vengono sfruttate le migliori caratteristiche di due tecnologie leader. Infatti il DualTech può riconoscere movimenti tramite gli ultrasuoni anche senza che vi sia un contatto visivo con il sensore. La tecnologia PIR garantisce ulteriori possibilità di rilevamento. E la massima affidabilità.

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni L × P × A 66 x 120 x 120 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Potenza 2000 W

Lampade fluorescenti reattore elettronico 1500 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 1000 VA

Lampade fluorescenti compensate in parallelo 1000 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Tecnologia dei sensori

Altezza di montaggio max. 3,50 m

Tecnologia del sensore Ultrasuoni

Angolo di rilevamento 360 °

Angolo di apertura 180 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica Sì

Scalabilità meccanica No

Portata radiale Ultrasuoni: Ultraschall: Ø 10 m (Ultraschall: 79 m²)

Portata tangenziale Ultrasuoni: Ultraschall: Ø 10 m (Ultraschall: 79 m²)

Zone di commutazione 520 zone di commutazione

Altezza di montaggio 2,50 – 3,50 m

Portata presenza Ultrasuoni: Ultraschall: Ø 6 m (Ultraschall: 28 m²)

Tecnologia del sensore 2 Infrarossi passivi

Portata radiale 2 Infrarossi passivi: Passiv Infrarot: Ø 4 m (Passiv Infrarot: 13 m²)

Portata tangenziale 2 Infrarossi passivi: Passiv Infrarot: Ø 8 m (Passiv Infrarot: 50 m²)

Portata presenza 2 Infrarossi passivi: Passiv Infrarot: Ø 4 m (Passiv Infrarot: 13 m²)

Tecnologia US 40 kHz

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete master/master Master/Slave

Collegamento in rete tramite Cavo

Numero unità in rete max. 10 sensori

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 10 – 1000 lx

Impostazione del tempo 30 s – 30 Min.

Funzione luce di base No

Luce principale regolabile No

Funzioni Modalità normale / modalità test Modo semiautomatico/automatico Modo pulsante/interruttore Manuale ON / ON-OFF

Impostazioni tramite Telecomando Interruttore DIP Potenziometri Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -25 fino a 55 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente Interni aree di soggiorno aula camere di servizio sala conferenze / sale riunioni ufficio open space ufficio singolo

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Telecomandi opzionali

Adattatore per montaggio in superficie optional

Gabbia di protezione opzionale

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Master collegamento in rete

Scheda tecnica Manuale d'uso Dichiarazione di conformità

Telecomando Smart Remote

N. art. 009151

Telecomando di servizio RC8

N. art. 559410
