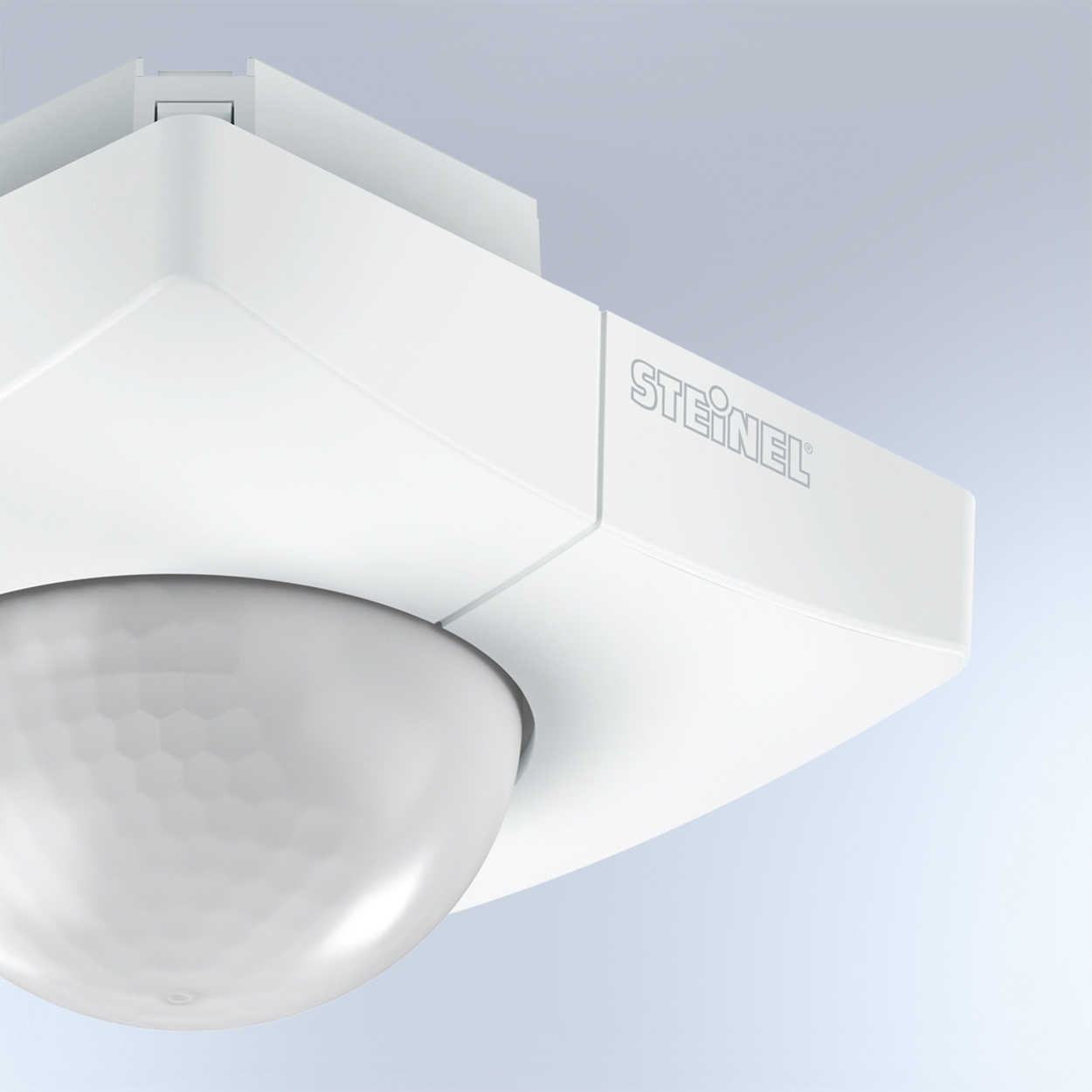

Steinel IS 3360 DALI-2 Input Device - quadrato, inc.

Rilevatore di presenza per depositi, autorimesse e produzione. A tutto tondo, anche soffitti alti.

N. ELDAS® 535 943 105

EAN-N. 4007841 057244

Prezzo: Accedi per vedere i prezzi

Tipo di montaggio

A superficie Da incasso

Colore

bianco

Variante

230V, 1 canale DALI-2 Application Controller DALI-2 Input Device KNX PF (Potenziale libero) PF - quadrato, inc.

Altezza di montaggio max.

4,00 m

Versione

Rilevatore di movimento e di presenza

Grandi ambienti, parcheggi e atri con soffitti alti fino a 4 m raramente offrono opportunità di montaggio in modo continuo. Per tale motivo, in questi ambienti è necessario disporre di rilevatori di presenza con ampio raggio d'azione. Come l'IS 3360. Questo dispositivo rileva in senso tangenziale qualsiasi movimento entro il raggio di 20 metri. E questo con altezze di montaggio fino a 4 metri. In sintesi: un IS 3360 copre superfici di oltre 1000 m2! La tecnologia ad infrarossi STEINEL mantiene ciò che promette.

Varianti

Versione DALI-2 Input-Device

Colore bianco

Tipo di montaggio Da incasso

Altezza di montaggio Altezza di montaggio da 2,5 a 4 metri

Dimensioni

Dimensioni L × P × A 78 x 94 x 94 mm

Elettrico

Allacciamento alla rete 12 – 22,5 V

Dettaglio tensione di alimentazione Bus DALI

Uscita di commutazione 1 a potenziale zero No

Uscita di controllo DALI Adressable / Slave

Tecnologia dei sensori

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 360 °

Angolo di apertura 180 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale Ø 8 m (50 m²)

Portata tangenziale Ø 40 m (1257 m²)

Zone di commutazione 1416 zone di commutazione

Altezza di montaggio 2,5 – 4,0 m

Portata presenza Ø 3 m (7 m²)

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Numero di partecipanti DALI 3

Con accoppiatore bus Sì

Collegamento in rete tramite DALI 2

Tecnica dell'illuminazione

Avvio luce dolce No

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Funzione luce di base No

Luce principale regolabile No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente -20...+50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Materiale Plastica

Applicazione ambiente Interni, WC / docce, aree di produzione, aree di soggiorno, locale multiuso / di servizio, magazzino, palestra, parcheggi coperti / garage sotterranei, reception / hall, spogliatoi, vano scala

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Plastica resistente ai raggi ultravioletti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico
