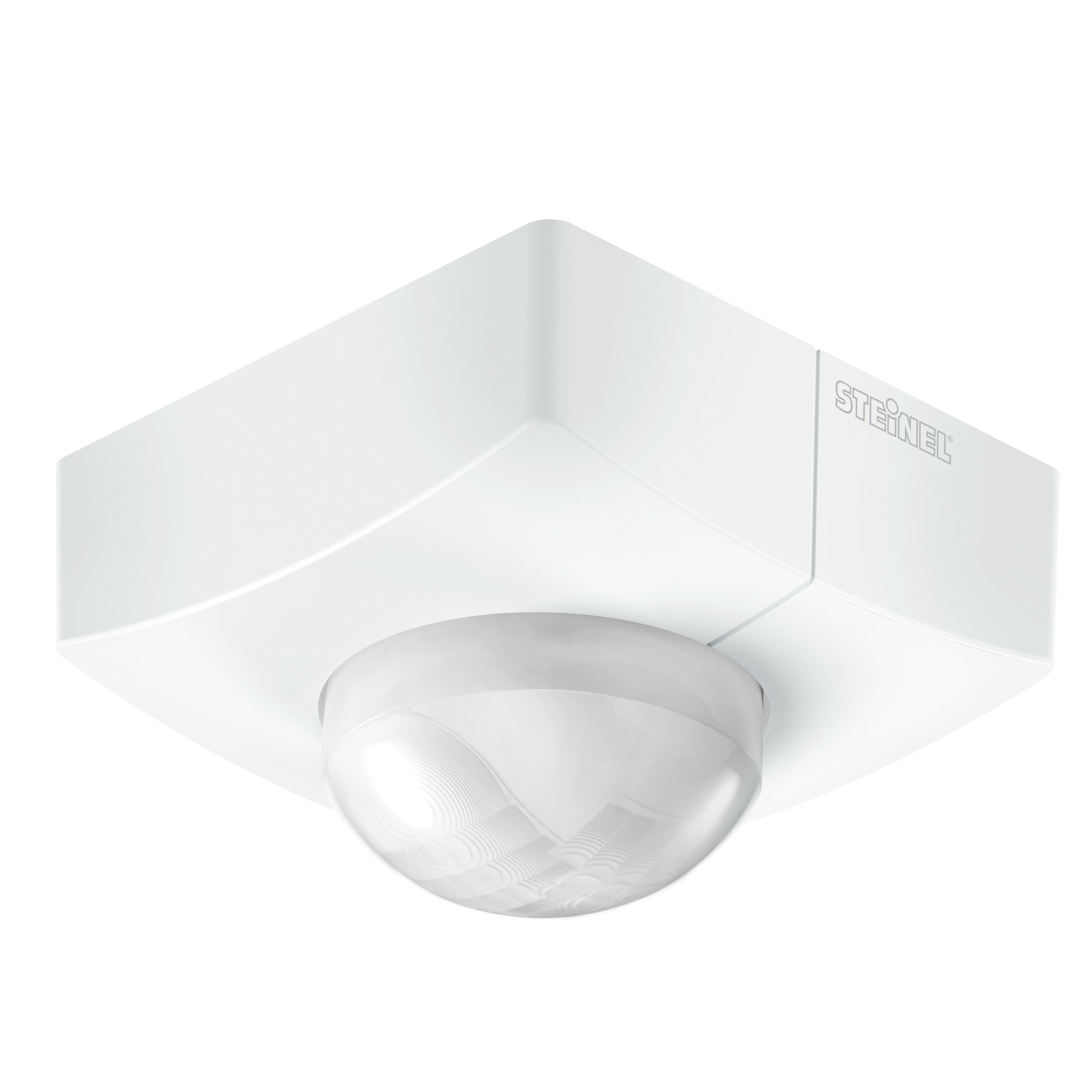

Steinel IS 345 MX Highbay COM1 - in superficie, quadrato

N. ELDAS® 535 941 460

EAN-N. 4007841 010492

Prezzo: Accedi per vedere i prezzi

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Tipo di montaggio

Da incasso A sporgere

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

I magazzini verticali hanno spesso corridoi stretti e soffitti molto alti. Troppo alti per la maggior parte dei sensori. Noi abbiamo la soluzione giusta: il rilevatore di movimento a infrarosso IS 345 MX Highbay è stato appositamente sviluppato per altezze di montaggio fino a 16 metri e per il rilevamento preciso tra stretti corridoi. Da questa altezza garantisce una qualità di controllo al livello più elevato, nel senso letterale del termine. In futuro potrete quindi pensare tranquillamente ai sensori in standard più elevati! Disponibile nella versione incassata o a vista e naturalmente compatibile con le comuni interfacce.

Identificazione

Versione Rilevatori di movimento

Dimensioni

Dimensioni L × P × A 65 x 95 x 95 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Potenza 2000 W

Uscita di commutazione 1 ohmica 2000 W

Lampade fluorescenti reattore elettronico 1500 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 400 VA

Lampade fluorescenti compensate in parallelo 400 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Uscita di commutazione 1 numero lampade LED/fluorescenti 8 pz

Tecnologia dei sensori

Altezza di montaggio max. 16,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 90 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale 30 x 4 m (120 m²)

Portata tangenziale 30 x 4 m (120 m²)

Zone di commutazione 280 zone di commutazione

Altezza di montaggio 4,00 – 16,00 m

Altezza di montaggio ottimale 12 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete master/master

Collegamento in rete tramite Cavo

Numero unità in rete max. 10 sensori

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile, 4 ore

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 5 s – 15 Min.

Funzione luce di base No

Luce principale regolabile No

Funzioni Modalità normale / modalità test Manuale ON / ON-OFF

Impostazioni tramite Telecomando Potenziometri Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP54

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Superficie

Materiale Plastica

Applicazione ambiente Interni magazzino verticale

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

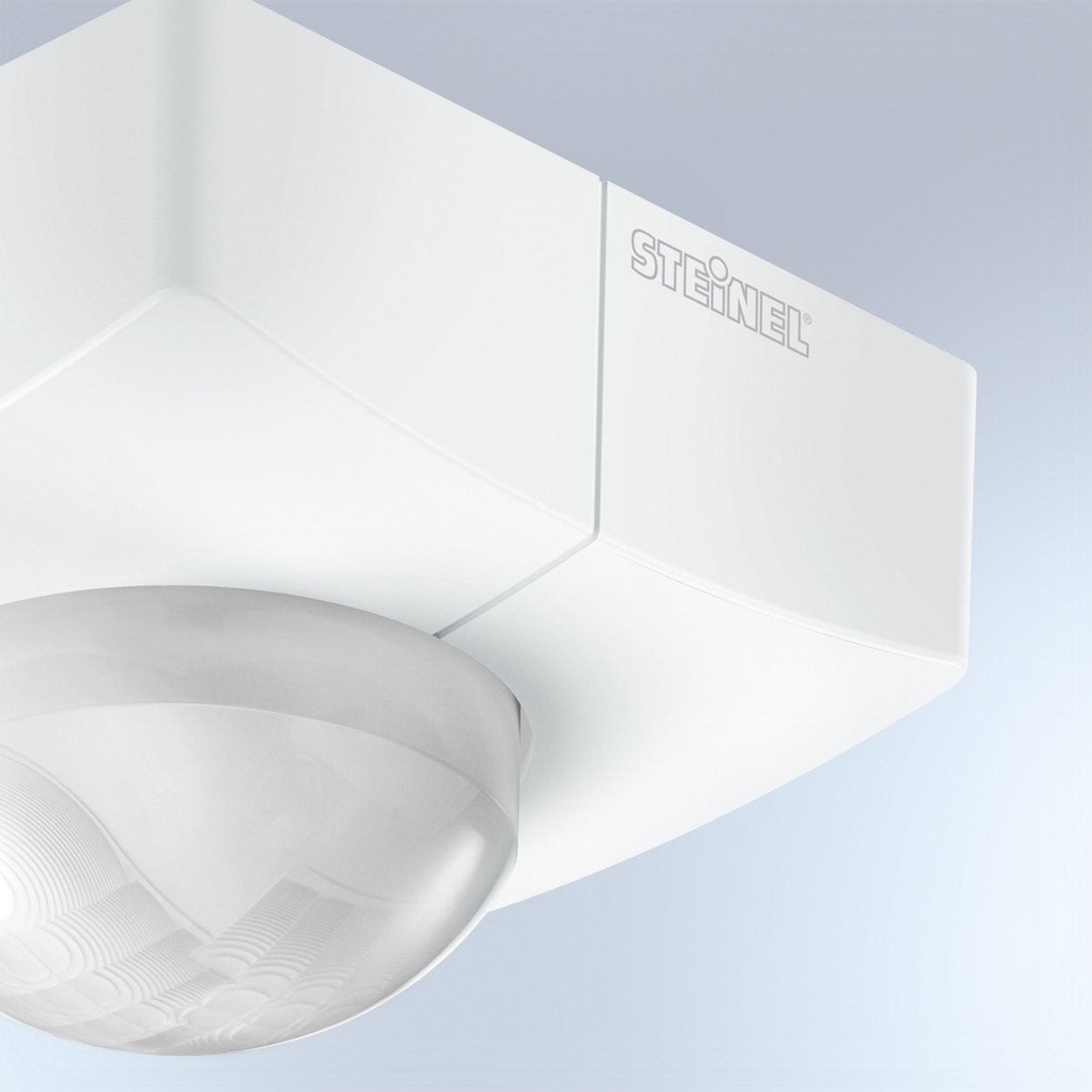

Plastica resistente ai raggi ultravioletti

Grande vano per l'allacciamento elettrico

Telecomandi opzionali

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico

Schema elettrico 2

Schema elettrico collegamento in rete di più sensori
