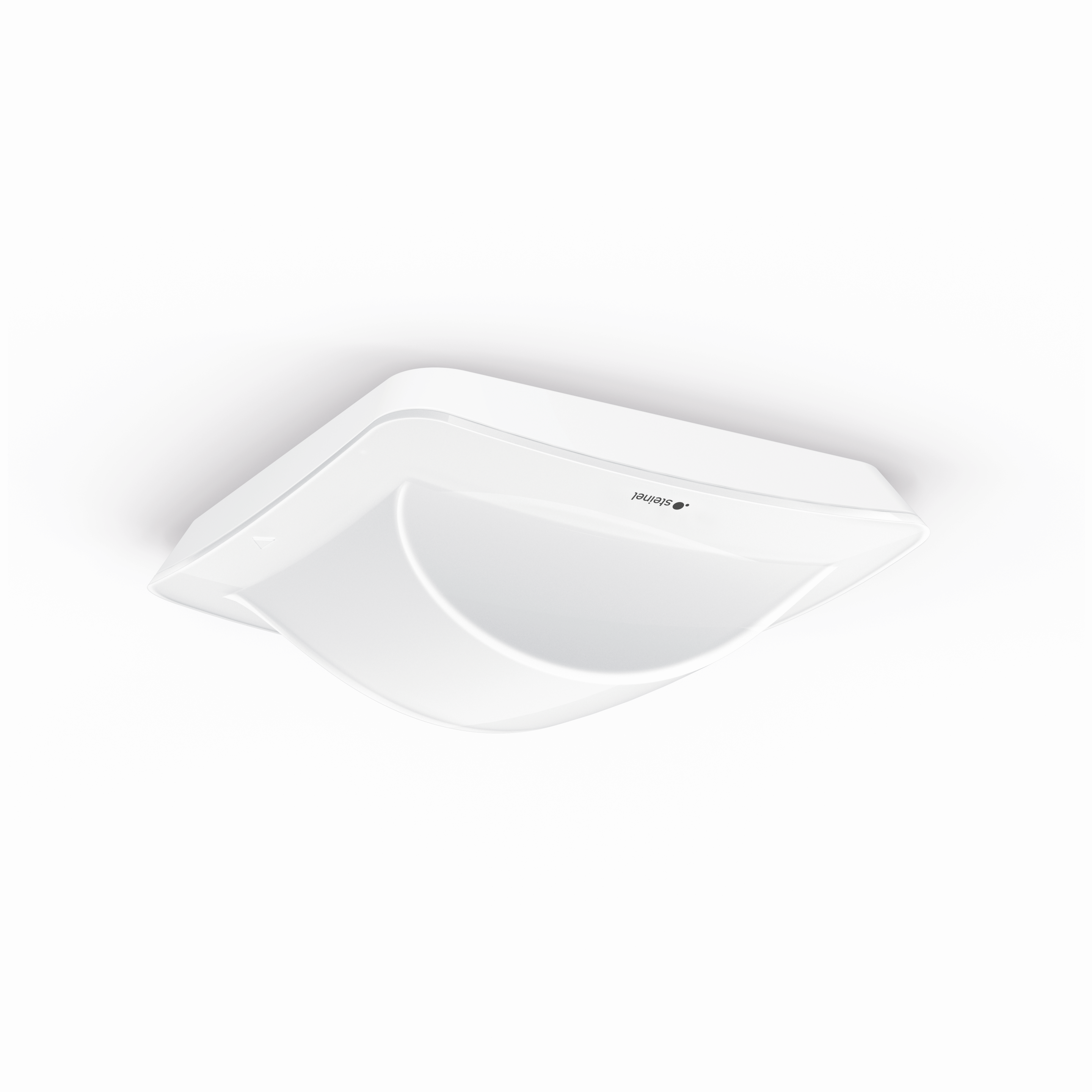

Steinel LuxMaster Hallway DALI-2 APC - incassato

N. ELDAS® 535 903 118

EAN-N. 4007841 086305

Con il design moderno della famiglia Control PRO II, LuxMaster Hallway lascia un'impressione indelebile negli edifici moderni. Con un raggio d'azione di 25 x 3 m, garantisce una commutazione rapida. Ideale per l'uso in lunghi corridoi e passaggi. La regolazione, la messa in funzione e il collegamento in rete avvengono in modo semplice e senza fili tramite Bluetooth. Il LuxMaster può controllare fino a 64 partecipanti in max. 4 gruppi. Modalità operative selezionabili tra trasmissione, automatico e semiautomatico, funzionamento con sensore di luce o modalità risparmio notturno. È anche possibile il controllo basato sul tempo con profili di illuminazione dipendenti dall'ora e dal giorno. Impostazioni di fabbrica Plug & Play, scene in Bluetooth con selezione della modalità operativa, scene temporanee tramite pulsante DALI, regolazione della luce costante, luce di base e principale e limitazione della portata regolabili. Sono disponibili un'interfaccia pulsante aggiuntiva e sensori DALI-2 IPD o BT IPD per l'estensione dell'area.

Rilevatore di presenza ad alta frequenza con rilevamento quadrato a 360°
Ideale per corridoi lunghi e disimpegni
Portata regolabile digitalmente in due direzioni
Impostazione Collegamento in rete tramite Bluetooth
Misurazione della presenza e della luminosità
Indirizzamento DALI fino a 64 partecipanti in max. 4 gruppi
Modalità operative: completamente automatica e semiautomatica, funzionamento con sensore di luce, modalità risparmio notturno
Controllo basato sul tempo con profili di illuminazione dipendenti dall'ora e dal giorno
Possibilità di espansione flessibile del sistema con componenti di sistema

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni L × P × A 67 x 103 x 103 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Dettaglio tensione di alimentazione max. 64 utenze

Uscita di controllo DALI adressable / broadcast 64 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 4,00 m

Tecnologia del sensore Alta frequenza

Potenza di trasmissione < 1 mW

Tecnologia HF 5,8 GHz

Con sensore di movimento Sì

Rilevamento anche attraverso vetro, legno e pareti in materiale leggero

Angolo di rilevamento 360 °

Angolo di apertura 160 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica Sì

Scalabilità meccanica No

Portata radiale 25 x 3 m (75 m²)

Portata tangenziale 25 x 3 m (75 m²)

Altezza di montaggio 2 – 4 m

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Collegamento in rete tramite Bluetooth Mesh

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 2000 lx

Impostazione del tempo 10 s – 60 Min.

Funzione luce di base Sì

Durata funzione luce di base 10 min, tutto il giorno Tutta la notte

Luce principale regolabile Sì

Funzioni Modo semiautomatico/automatico Regolazione per mantenere luce costante Scenario luminoso Sovracomando Master/Slave Funzione di gruppo vicino Funzione TouchDIM Multizona Funzione porta a soffietto

Impostazioni tramite Bluetooth Mesh

Con telecomando No

Regolazione crepuscolare Teach Sì

Funzione luce di base in percentuale 10 – 90 %

Funzione luce di base percentuale da 10 %

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente Interni corridoio / pianerottolo

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Plastica resistente ai raggi ultravioletti

Disegno tecnico

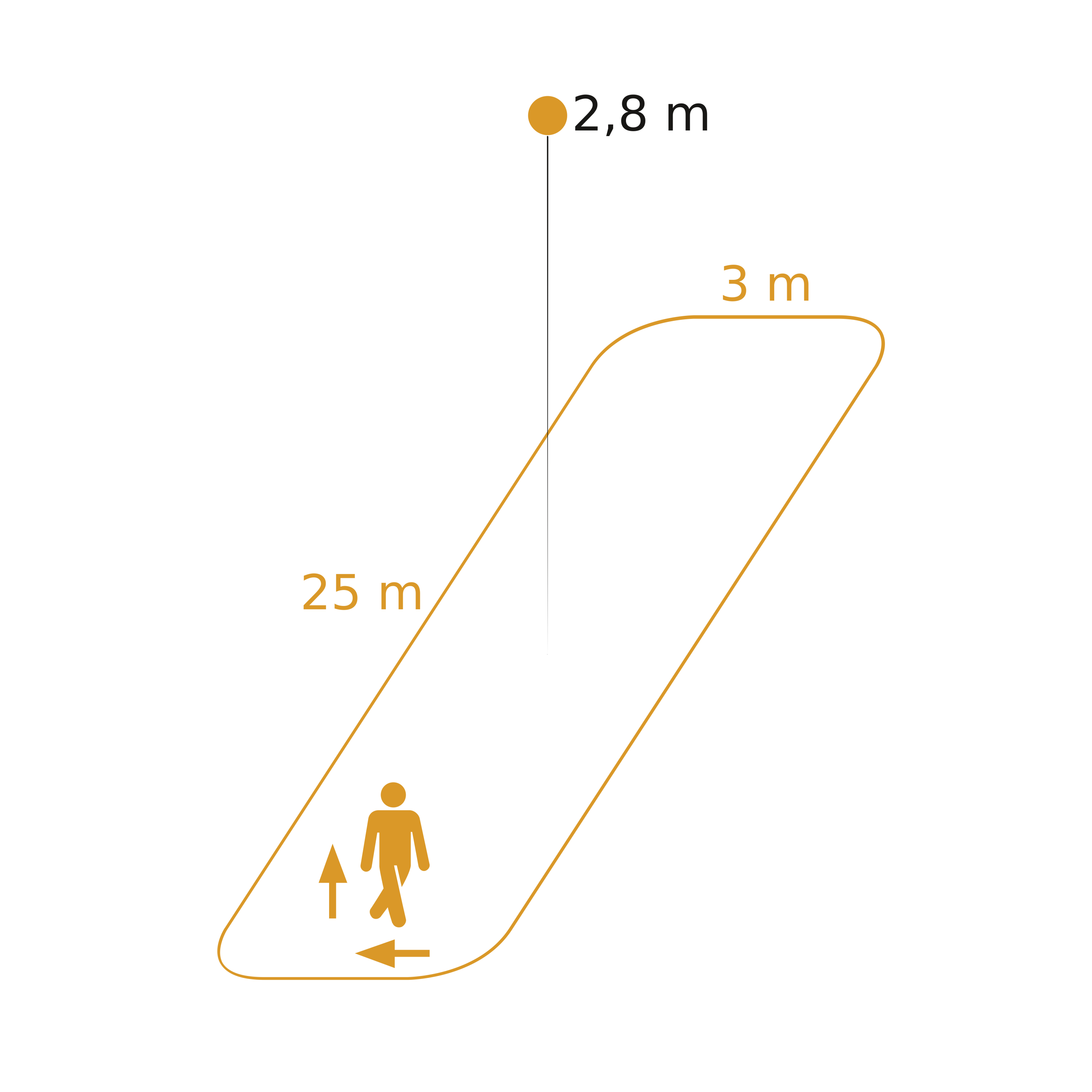

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Slave collegamento in rete
