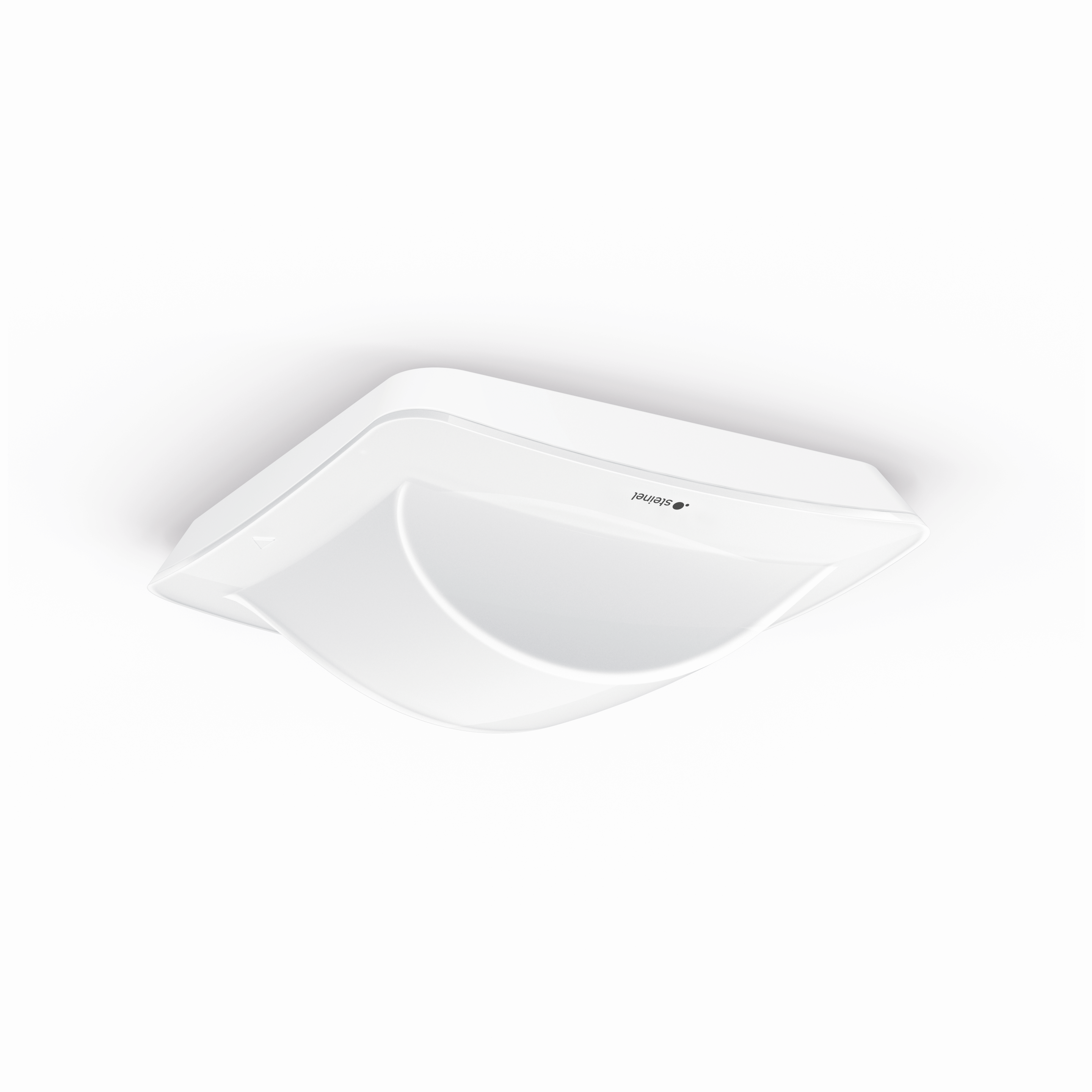

Steinel LuxMaster Hallway DALI-2 APC - encastré

Steinel LuxMaster Hallway DALI-2 APC - encastré

N° ELDAS® 535 903 118 · EAN-N° 4007841 086305

Steinel Bluetooth Mesh

Steinel LuxMaster Hallway DALI-2 APC - encastré

N° ELDAS® 535 903 118

EAN-N° 4007841 086305

Prix : Veuillez vous connecter pour voir les prix

Avec son design moderne issu de la gamme Control PRO II, le LuxMaster Hallway laisse une impression durable dans les bâtiments contemporains. Grâce à sa zone de détection de 25 x 3 m, il assure une commutation rapide. Idéal pour les longs couloirs et les passages. Le réglage, la mise en service et la mise en réseau s'effectuent facilement et sans fil via Bluetooth. Le LuxMaster peut commander jusqu'à 64 participants dans 4 groupes max. Modes de fonctionnement sélectionnables : diffusion, automatique et semi-automatique, fonctionnement avec détecteur de lumière ou mode économie de nuit. Une commande temporisée avec des profils d'éclairage en fonction de l'heure et du jour est également possible. Réglages d'usine Plug & Play, scènes en Bluetooth avec sélection du mode de fonctionnement, scènes temporaires via bouton-poussoir DALI, régulation constante de la lumière, éclairage de base et principal ainsi que limitation de la portée réglables. Une interface à bouton-poussoir supplémentaire et des capteurs DALI-2 IPD ou BT IPD sont disponibles pour étendre la portée.

  • Détecteur de présence haute fréquence avec détection carrée à 360°
  • Idéal pour les longs couloirs et les halls d'entrée
  • Portée réglable numériquement dans deux directions
  • Réglage de la mise en réseau via Bluetooth
  • Mesure de la présence et de la luminosité
  • Adressage DALI de jusqu'à 64 participants dans 4 groupes max.
  • Modes de fonctionnement : entièrement automatique et semi-automatique, fonctionnement avec capteur de luminosité, mode économie nocturne
  • Commande temporisée avec profils d'éclairage en fonction de l'heure et du jour
  • Extension flexible du système possible grâce à des composants système

Identification

Modèle Détecteur de présence

Dimensions

Dimensions L × l × H 67 x 103 x 103 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Détail tension d'alimentation 64 participants au max.
Sortie de commande DALI Adressable / Broadcast 64 ballasts électroniques

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Avec détecteur de mouvement Oui
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 160 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale 25 x 3 m (75 m²)
Portée tangentielle 25 x 3 m (75 m²)
Hauteur de montage 2 – 4 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Mise en réseau via Bluetooth Mesh

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 10 s – 60 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 10 min, toute la journée toute la nuit
Lumière principale réglable Oui
Fonctions Semi-automatique / Automatique Réglage de l'éclairage permanent Scénario d'éclairage Commande maître/esclave Fonction de groupe voisin Fonction TouchDIM Multizone Fonction de porte pliante
Réglages via Bluetooth Mesh
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 90 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Indice de protection IP20
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce Intérieur couloir / allée
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Plastique résistant aux UV

Dessin technique

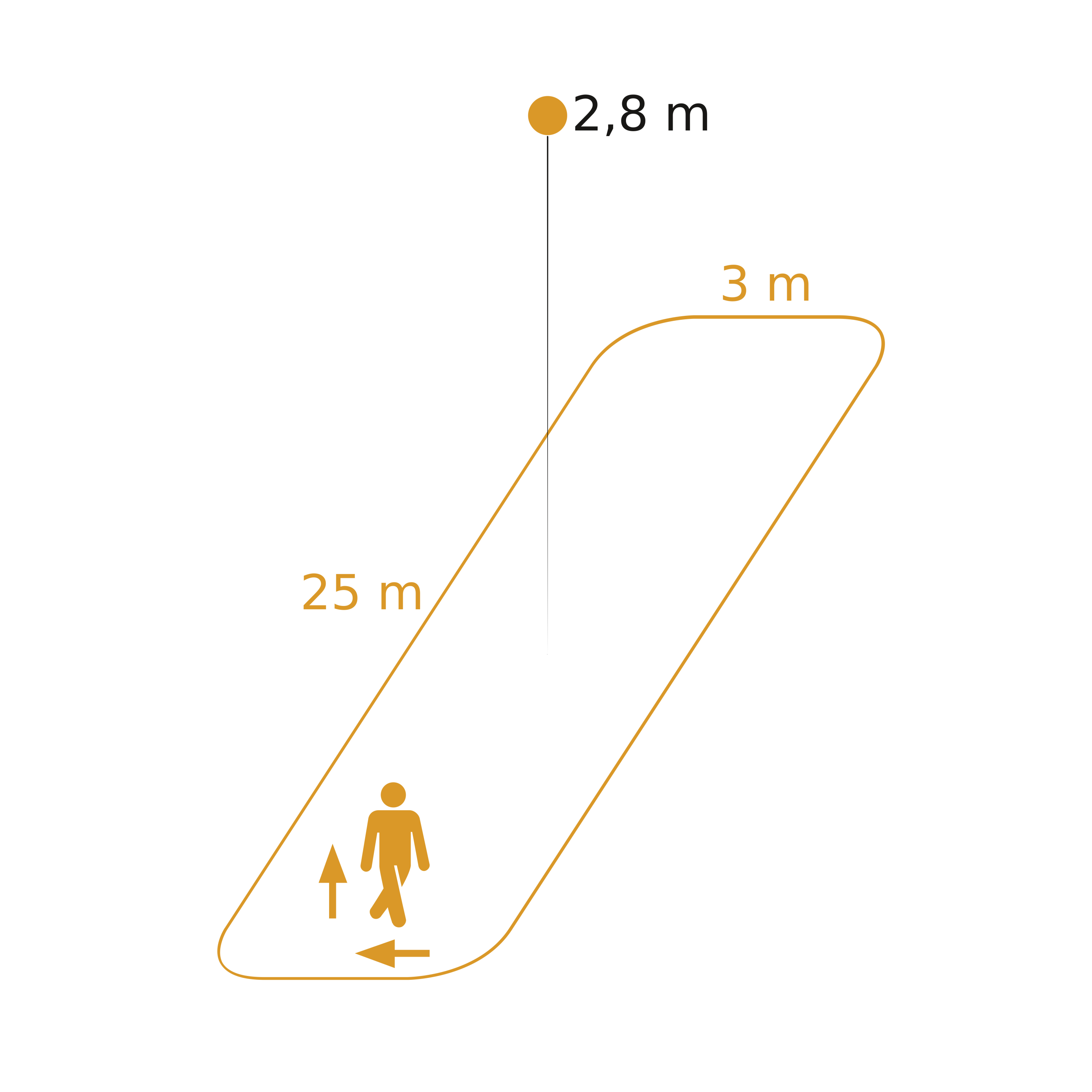

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/esclave
