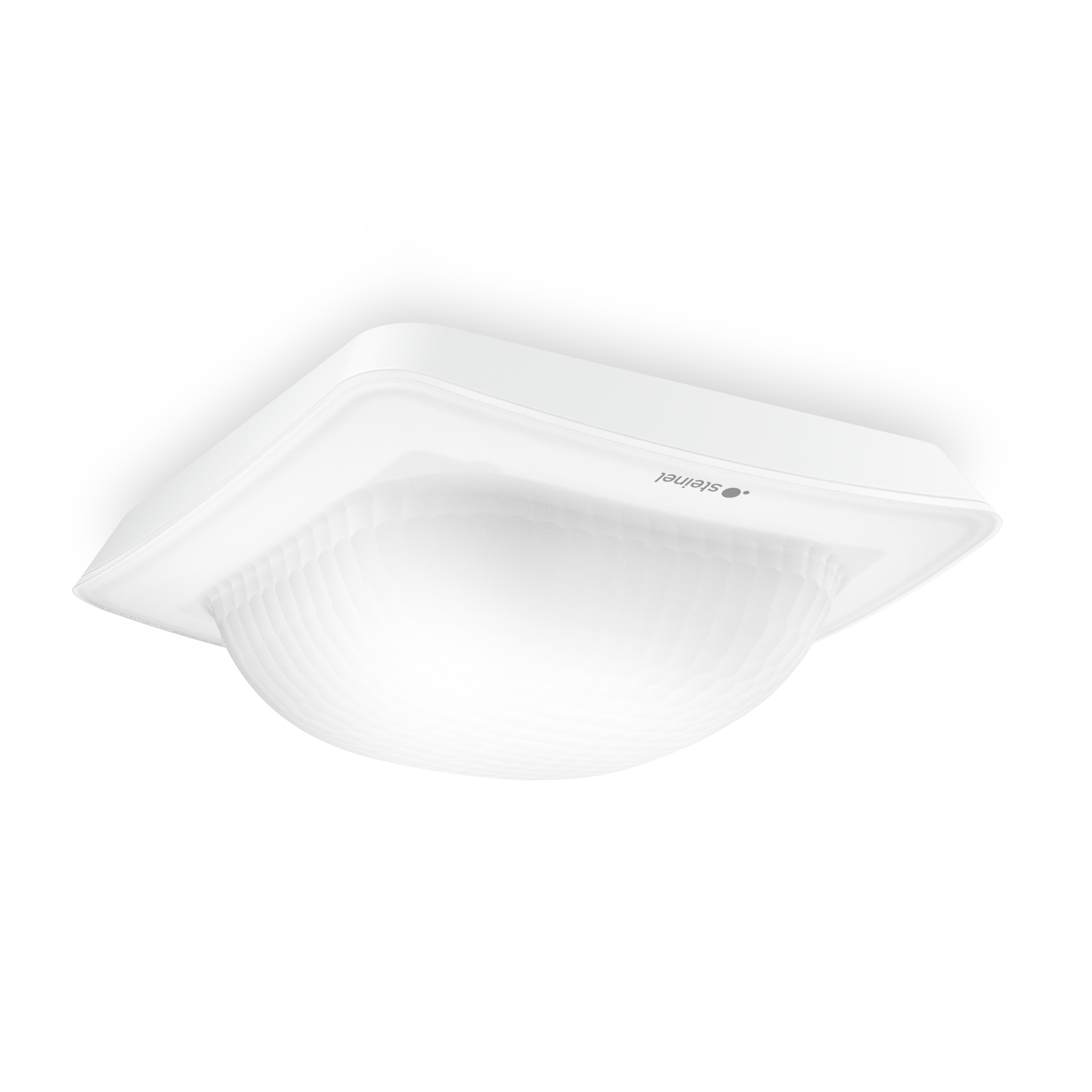

Steinel LuxMaster IR Quattro HD-2 24m DALI-2 APC - incassato

Rilevatore di presenza per open space, auditori e magazzini. Area molto ampia e precisa.

N. ELDAS® 535 903 071

EAN-N. 4007841 064358

Prezzo: Accedi per vedere i prezzi

Tipo di montaggio

A superficie Da incasso

Variante

230V, 1 canale 230V, 2 canali Bluetooth Input-Device DALI-2 Application Controller DALI-2 Input Device IP (REST API, MQTT, BacNet) KNX

Colore

bianco

Unità d'imballaggio

1 pezzo

Progettato per garantire la massima precisione di rilevamento nell'area di copertura più ampia tra i nostri rilevatori di presenza a infrarossi. Ideale per uffici open space o aule scolastiche. LuxMaster IR Quattro HD-2 con copertura a 360° e 5.200 zone di commutazione. Impostazione wireless e collegamento in rete tramite Bluetooth. Sensori piroelettrici controllabili singolarmente. Altezza di montaggio max. 10 m. Portata: 81 m2 (radiale), 576 m2 (tangenziale). Il LuxMaster può controllare fino a 64 partecipanti in max. 4 gruppi. Modalità operative selezionabili tra trasmissione, automatico e semiautomatico, funzionamento con sensore di luce o modalità risparmio notturno. È possibile anche il controllo basato sul tempo con profili di illuminazione dipendenti dall'ora e dal giorno. Impostazioni di fabbrica Plug & Play, scene in Bluetooth con selezione della modalità operativa, scene temporanee tramite pulsante DALI, regolazione della luce costante, luce di base e principale e limitazione della portata regolabili. Sono disponibili un'interfaccia pulsante aggiuntiva e sensori DALI-2 IPD o BT IPD per l'estensione dell'area.

Rilevatore passivo di presenza a infrarossi con rilevamento quadrato a 360°
5.200 zone di commutazione per un rilevamento ottimale
Ideale per uffici open space e aule scolastiche
4 sensori piroelettrici attivabili/disattivabili singolarmente, sensibilità regolabile digitalmente
Impostazione e collegamento in rete tramite Bluetooth
Misurazione della presenza e della luminosità
Indirizzamento DALI fino a 64 partecipanti in max. 4 gruppi
Modalità operative: completamente automatica e semiautomatica, funzionamento con sensore di luce, modalità risparmio notturno
Controllo basato sul tempo con profili di illuminazione dipendenti dall'ora e dal giorno
Possibilità di espansione flessibile del sistema con componenti di sistema

Identificazione

Versione Rilevatore di presenza

Varianti

Versione DALI-2 Application Controller

Tipo di montaggio Da incasso

Dimensioni

Dimensioni L × P × A 69 x 103 x 103 mm

Elettrico

Allacciamento alla rete 230 V / 50 – 60 Hz

Autoconsumo 0,3 W

Dettaglio tensione di alimentazione max. 64 utenze

Uscita di controllo DALI adressable / broadcast 64 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 10,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 360 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica Sì

Scalabilità meccanica Sì

Portata radiale 9 x 9 m (81 m²)

Portata tangenziale 24 x 24 m (576 m²)

Zone di commutazione 5200 zone di commutazione

Altezza di montaggio 2,5 – 10,0 m

Portata presenza 9 x 9 m (81 m²)

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Numero di partecipanti DALI 64

Tecnica di comando Steinel Connect

Collegamento in rete senza fili tramite BT SIG Mesh

Collegamento in rete tramite DALI 2

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 2000 lx

Impostazione del tempo 5 s – 30 min

Funzione luce di base Sì

Durata funzione luce di base 1-60 min, tutta la notte

Luce principale regolabile 10 - 100 %

Funzioni Richiamo di scenari luminosi programmati, Modo semiautomatico/automatico, Regolazione della luce constante ON-OFF, Scenario luminoso, Manuale ON / ON-OFF, Funzione di gruppo vicino, Modalità normale / modalità test, Funzione TouchDIM

Impostazioni tramite App, Smartphone, Tablet, Bluetooth

Con telecomando No

Regolazione crepuscolare Teach Sì

Funzione luce di base in percentuale 3 – 90 %

Funzione luce di base percentuale da 3 %

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente -20...+50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Materiale Plastica

Applicazione ambiente Interni, aree di produzione, aree di soggiorno, auditorium, aula, camere di servizio, magazzino verticale, palestra, parcheggi coperti / garage sotterranei, reception / hall, sala conferenze / sale riunioni, sale pranzo / mense, spogliatoi, ufficio open space

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

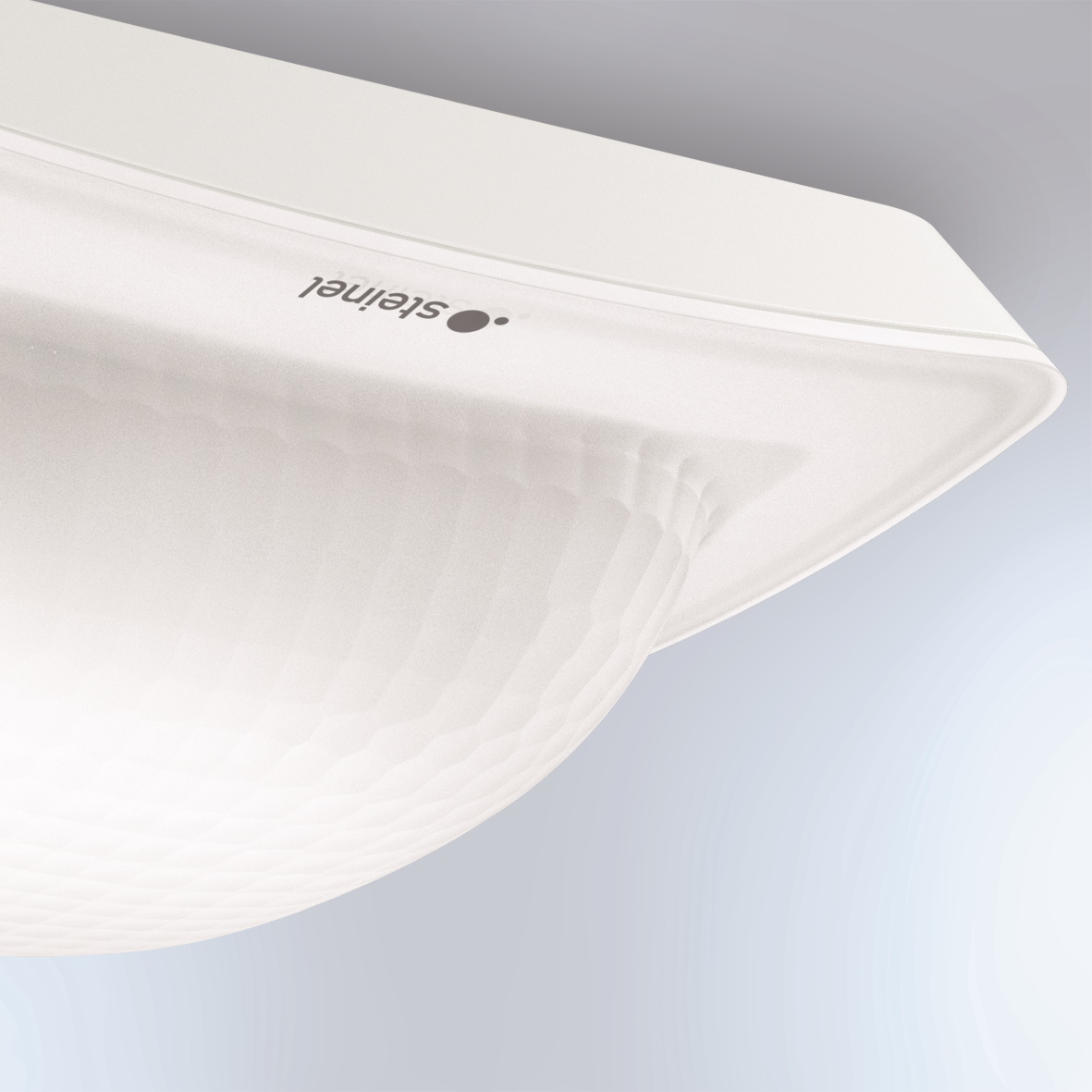

Plastica resistente ai raggi ultravioletti

Disegno tecnico

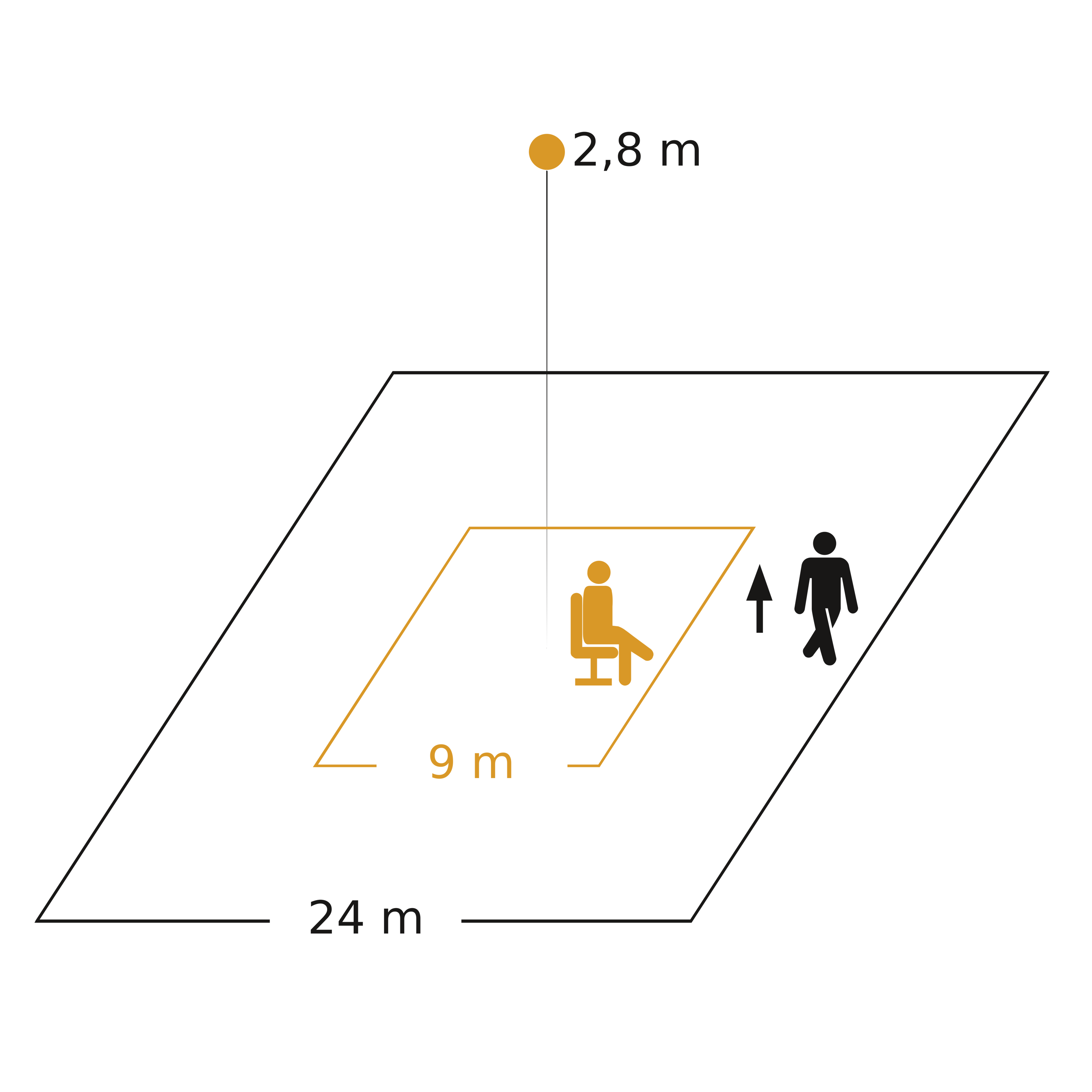

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Slave collegamento in rete
