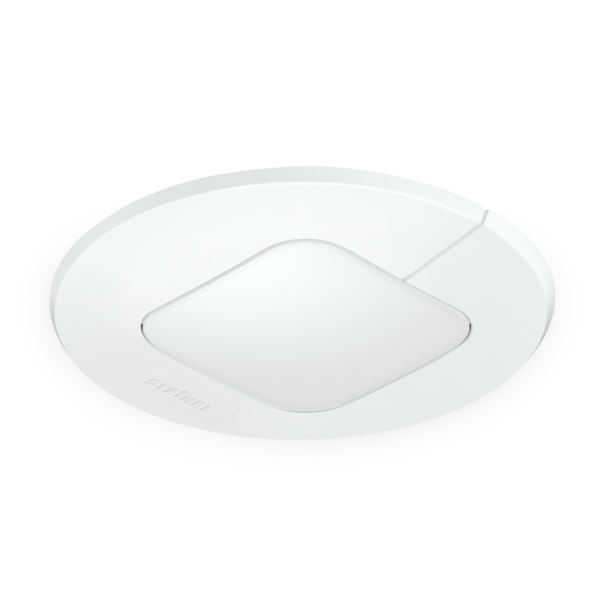

Nevalux IR Quattro SLIM XS KNX V3 - rund

ELDAS®-Nr 535 935 708

EAN-Nr. 4007841 058517

Auslaufartikel

Dieses Produkt läuft aus und ist nur noch solange Vorrat verfügbar. Ein Nachfolgeprodukt ist bisher nicht angekündigt.

Preis: Bitte einloggen, um Preise zu sehen

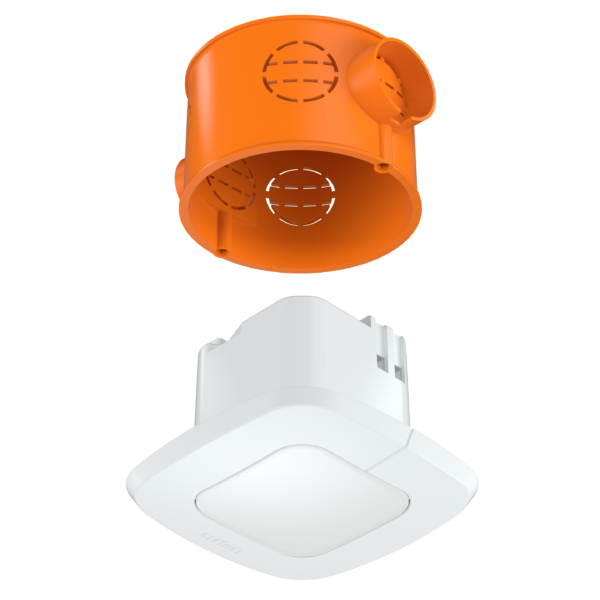

Auffallend. Unauffällig. IR Quattro SLIM XS KNX, der extra flache Präsenzmelder im Unterputzdosen-Format. Passt in jede handelsübliche Unterputzdose. Nur 6 mm Aufbauhöhe. Hochpräziser 360°-Infrarot-Sensor mit weltweit einzigartiger Retina-Linse und 16 qm quadratischem Präsenzbereich (4 x 4 m). Einstellung per Fernbedienung oder Smart Remote.

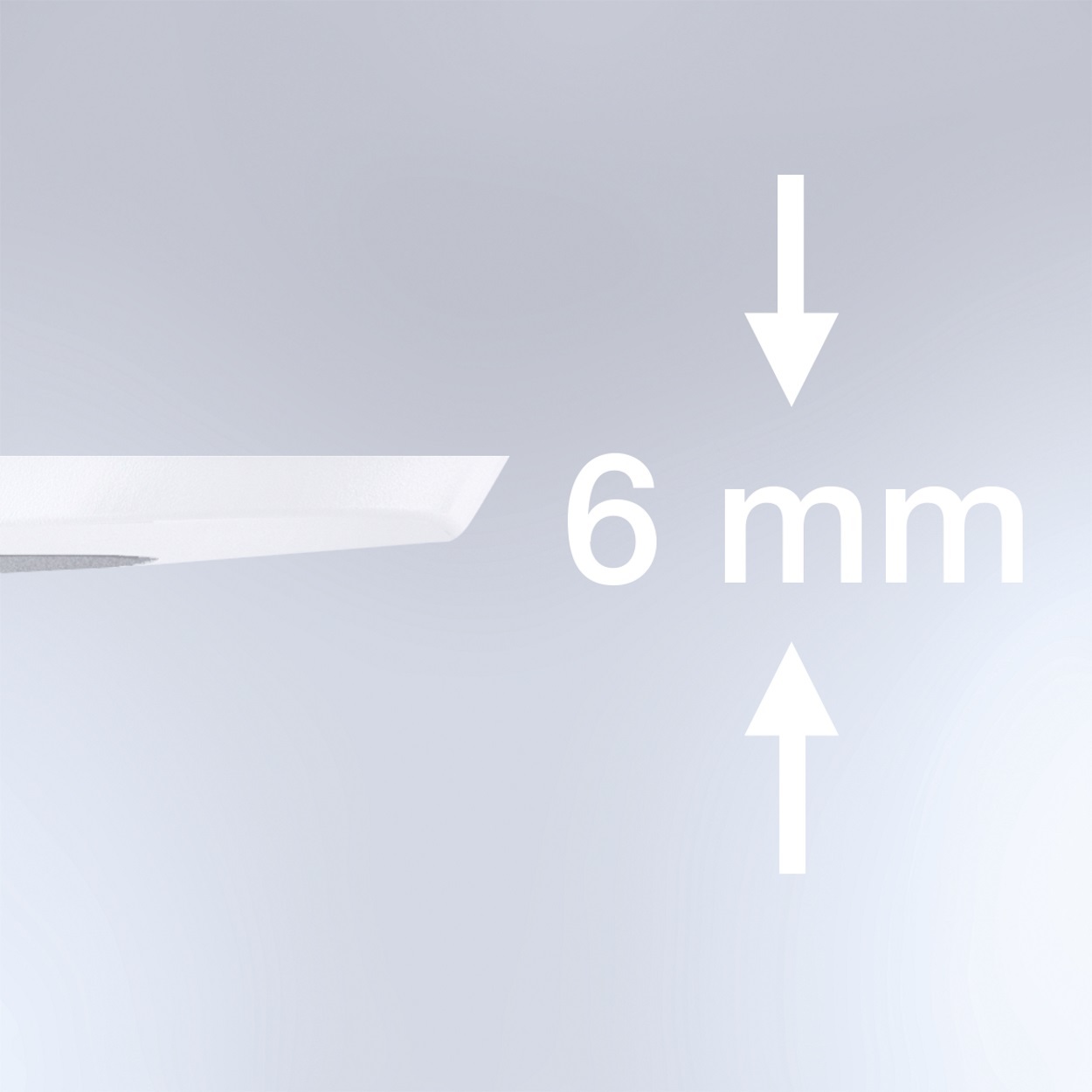

Extrem flache Aufbauhöhe

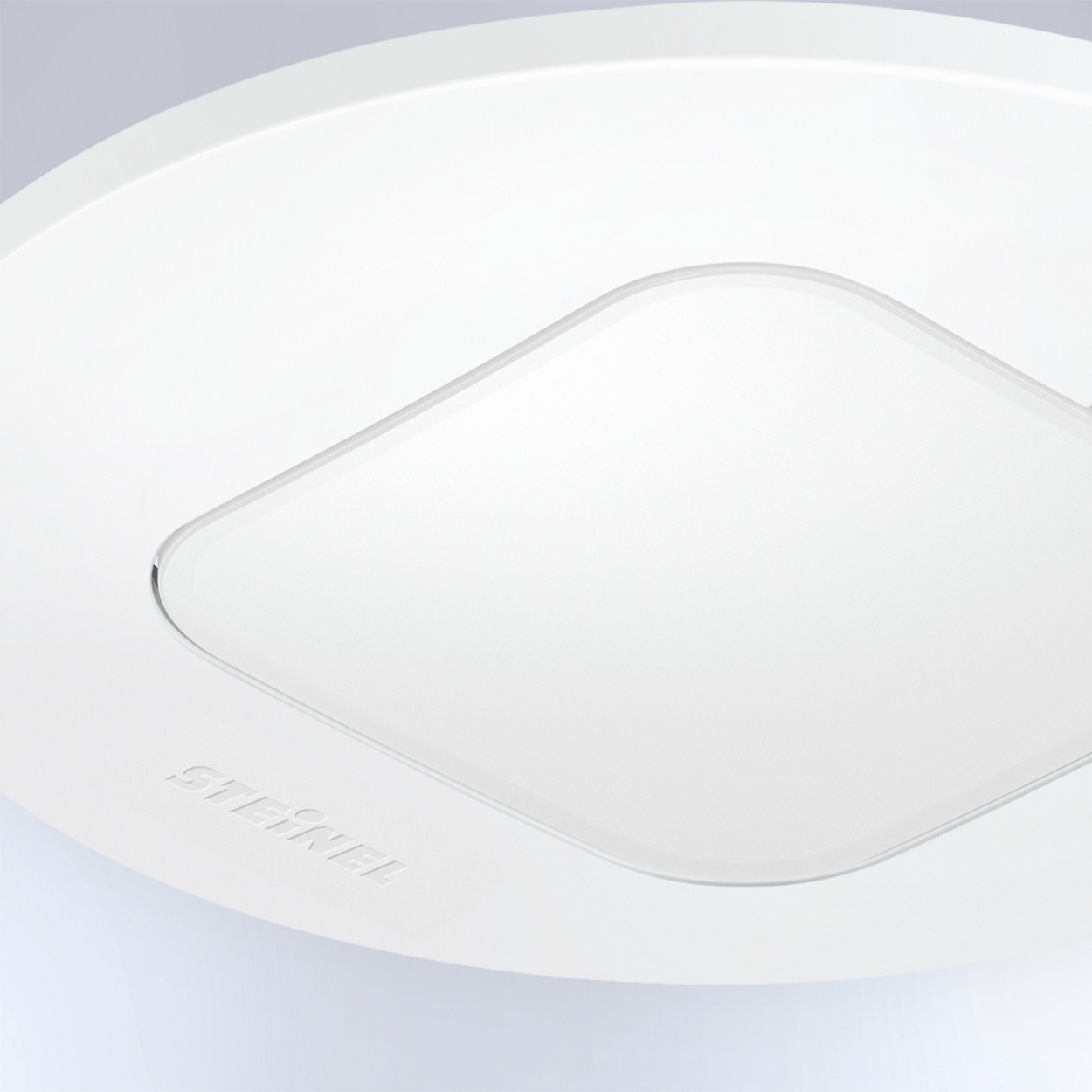

Hochwertige Retina-Linse
Nur mit optionalen Fernbedienungen einstellbar
Fernbedienung Smart Remote optional

Identifikation

Variante KNX - rund

Ausführung Präsenzmelder

Abmessungen

Abmessungen Ø × H 94 x 49 mm

Elektrik

Netzanschluss 24 – 29 V

FIL_2_PRO_Schnittstellen KNX

Sensorik

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Öffnungswinkel 71 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite Detail Retina-Linse und hexagonaler Fresnel-Struktur

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 4 x 4 m (16 m²)

Schaltzonen 408 Schaltzonen

Montagehöhe 2,50 – 4 m

Reichweite Präsenz 4 x 4 m (16 m²)

Optimale Montagehöhe 2,8 m

FIL_4_PRO_Sensortechnologie Passiv-Infrarot

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Master, Master/Slave

KNX-Funktionen Dämmerungsschalter, Grundlichtfunktion, Helligkeitswert, HLK-Ausgang, Konstantlichtregelung, Lichtausgang 4x, Präsenz-Ausgang, Tag- / Nachtfunktion, Logikgatter

Mit Busankopplung Ja

Lichttechnik

Konstantlichtregelung Ja

Einstellungen

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 0 s – 1092 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-255 Min.

Einstellungen via ETS-Software, Fernbedienung, Bus, Smart Remote

Mit Fernbedienung Ja

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur 0 – 40 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Sonstiges

Anwendung, Ort, Raum Einzelbüro, Hotelzimmer, Pflegezimmer, Funktionsraum / Nebenraum, WC / Waschraum, Innenbereich

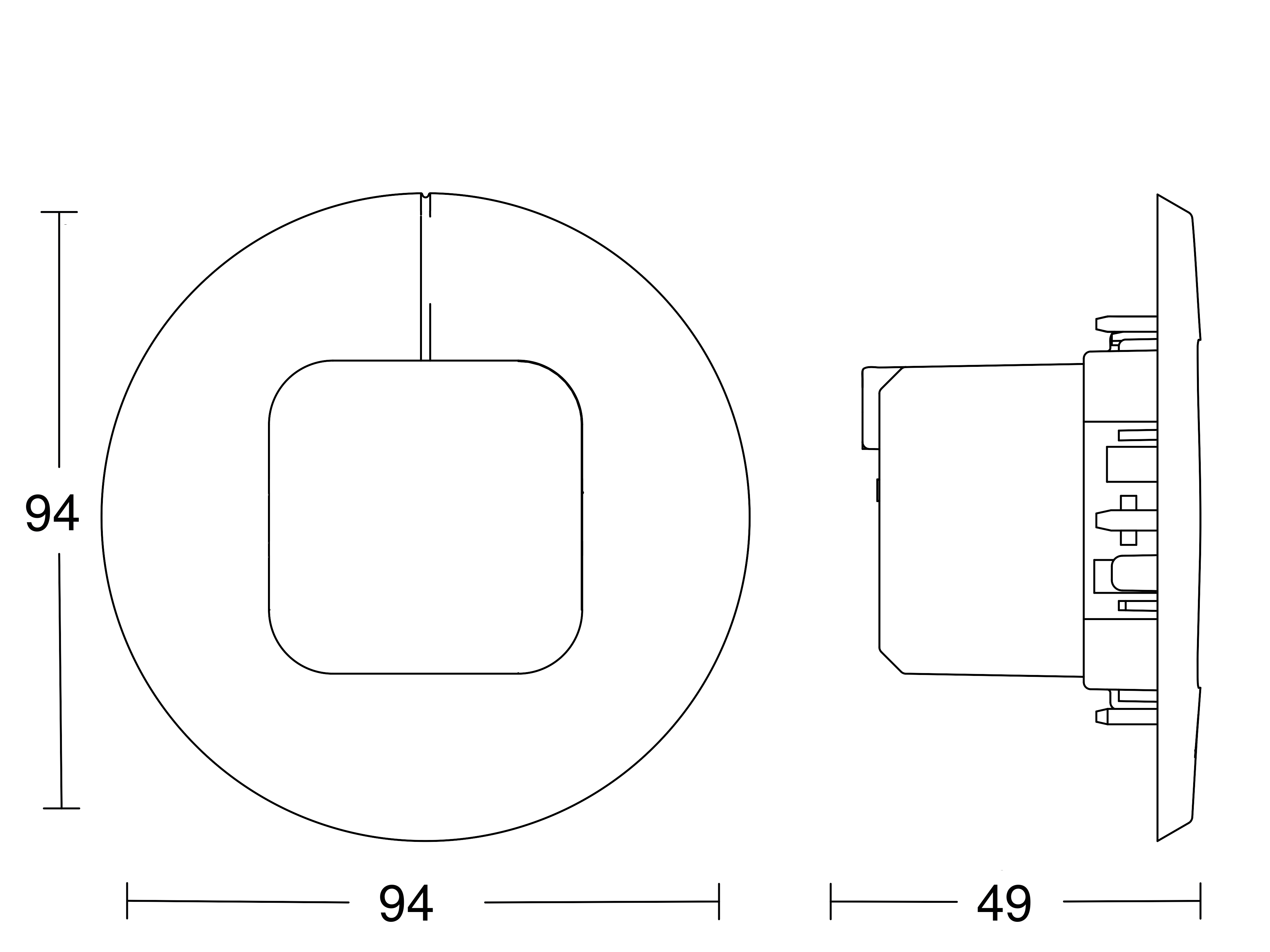

Technische Zeichnung

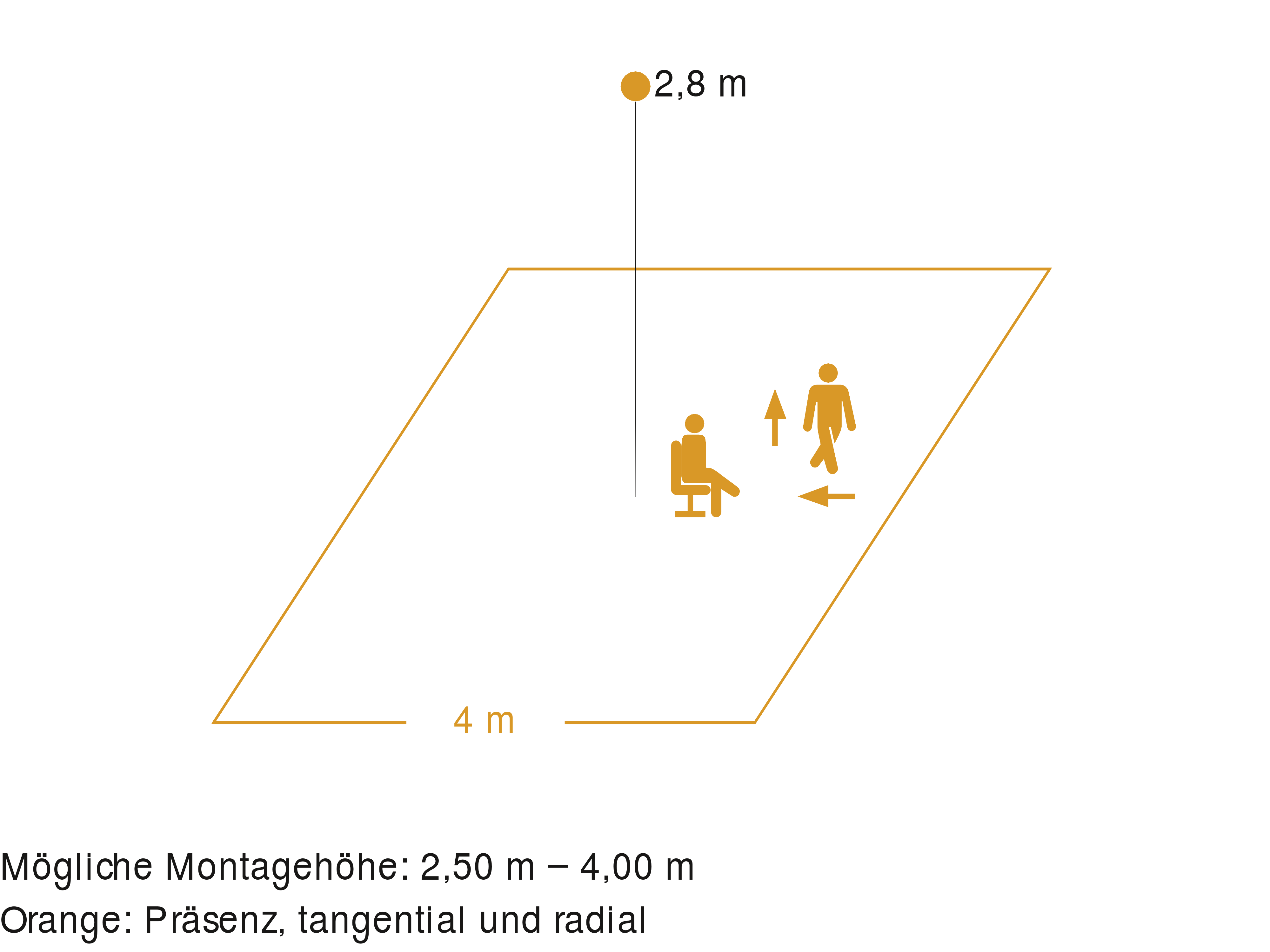

Sensorerfassungsbereich

Produktdatenblatt Bedienungsanleitung

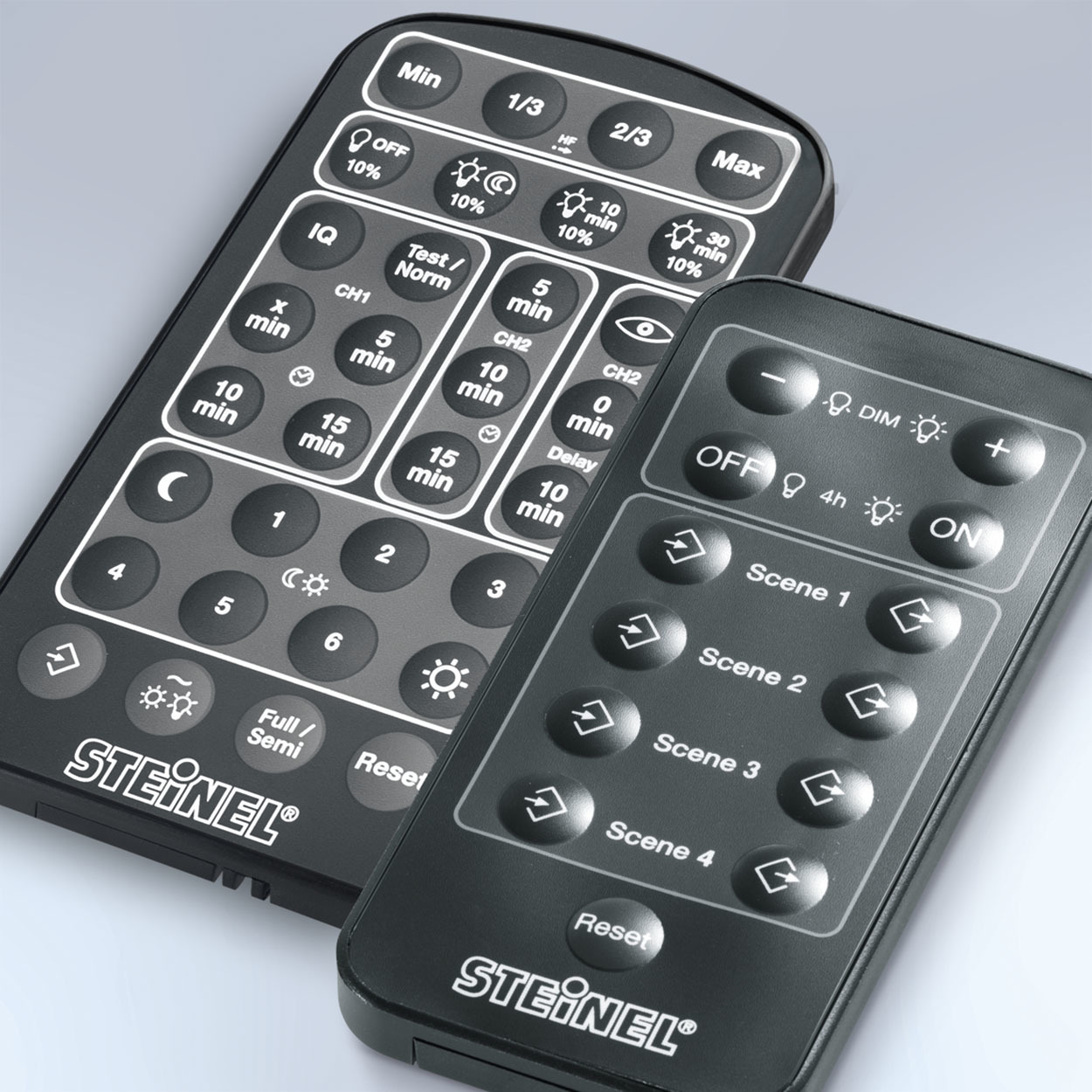

Nutzer Fernbedienung RC7 KNX

Art.-Nr. 592912

Service Fernbedienung RC6 KNX

Art.-Nr. 4007841593018

Smart Remote

Art.-Nr. 009151
