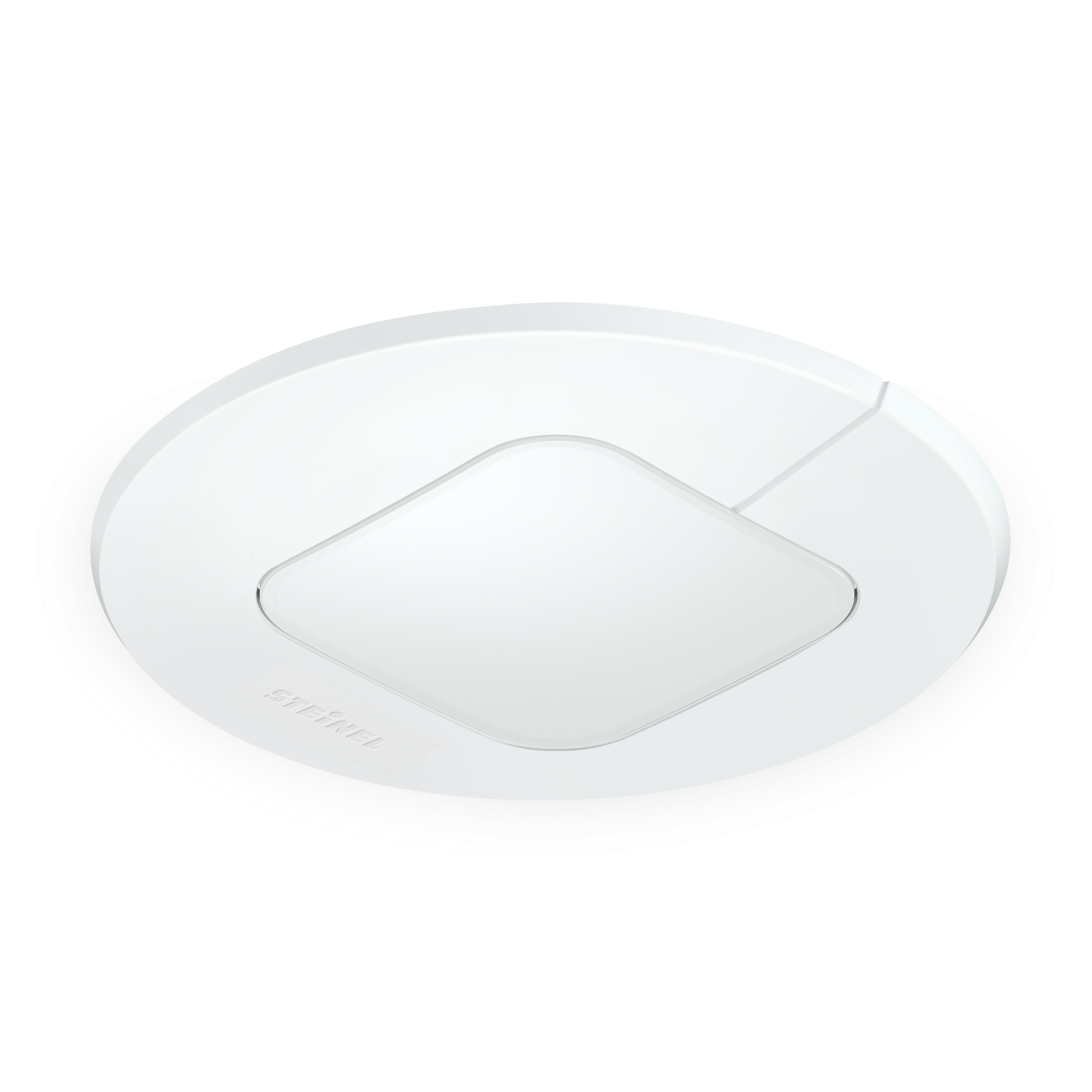

Nevalux IR Quattro SLIM XS KNX - rond

Nevalux IR Quattro SLIM XS KNX - rond

N° ELDAS® 535 935 708 · EAN-N° 4007841 058517

Données techniques Illustrations Téléchargements Accessoires
Nevalux

Nevalux IR Quattro SLIM XS KNX - rond

N° ELDAS® 535 935 708

EAN-N° 4007841 058517

Fin de série

Ce produit est en fin de série et disponible jusqu'à épuisement du stock. Aucun produit successeur n'a été annoncé à ce jour.

Prix : Veuillez vous connecter pour voir les prix

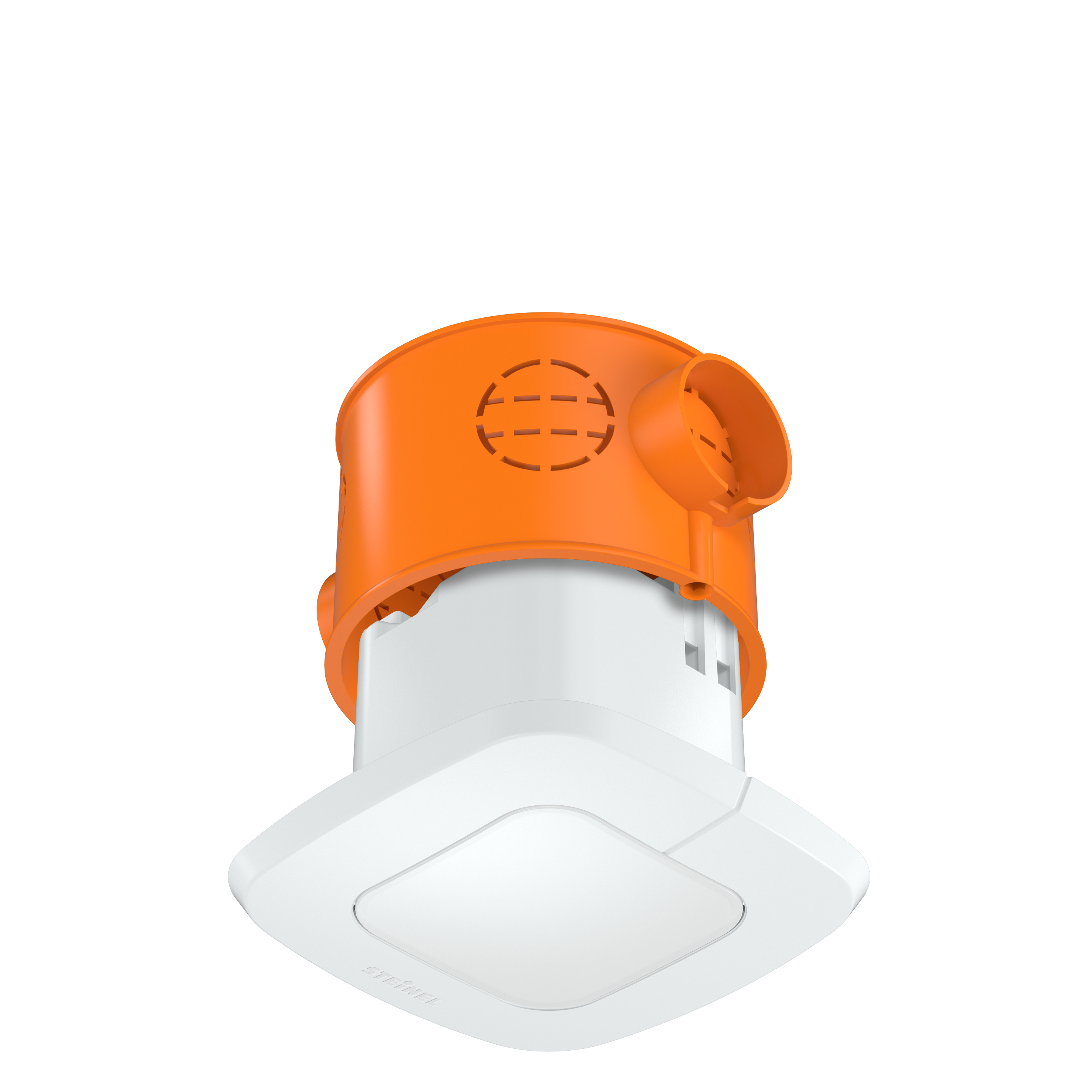

Remarquablement discret. IR Quattro SLIM XS KNX, détecteur de présence ultraplat avec boîtier encastrable. Il est compatible avec tous les types de boîtiers encastrés disponibles dans le commerce. Encombrement après montage de 6 mm uniquement. Détecteur infrarouge de 360° ultraprécis avec lentille rétinienne unique au monde et zone de présence carrée de 16 m2 (4 x 4 m). Réglable via la télécommande ou Smart Remote.

  • Partie visible après montage extrêmement petite
  • Lentille rétinienne de qualité supérieure
  • Uniquement réglable avec télécommandes disponibles en option
  • Télécommande Smart Remote en option

Identification

Variante KNX - rond
Modèle Détecteur de présence

Dimensions

Dimensions Ø × H 94 x 49 mm

Électricité

Raccordement secteur 24 – 29 V
Interfaces FIL_2_PRO KNX

Technologie de détection

Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 71 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Détail de la portée Lentille rétinienne et une structure de Fresnel hexagonale
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 4 x 4 m (16 m²)
Zones de commutation 408 zones de commutation
Hauteur de montage 2,50 – 4 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m
Technologie de capteur FIL_4_PRO Infrarouge passif

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître, Maître/esclave
Fonctions KNX Interrupteur crépusculaire, Fonction balisage, Valeur de luminosité, Sortie CVC, Réglage de l'éclairage permanent, Sortie de la lumière 4x, Sortie présence, Fonction diurne / nocturne, Fonction logique
Avec coupleur de bus Oui

Technique d'éclairage

Régulation de l'éclairage constant Oui

Réglages

Réglage crépusculaire 10 – 1000 lx
Réglage du temps 0 s – 1092 min
Fonction lumière de base Oui
Durée fonction lumière de base 1-255 min
Réglages via Logiciel ETS, Télécommande, Bus, Smart Remote
Avec télécommande Oui
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante 0 – 40 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Divers

Application, lieu, pièce bureau individuel, chambre d’hôtel, chambre médicalisée, espace fonctionnel / local annexe, WC / salle d'eau, Intérieur

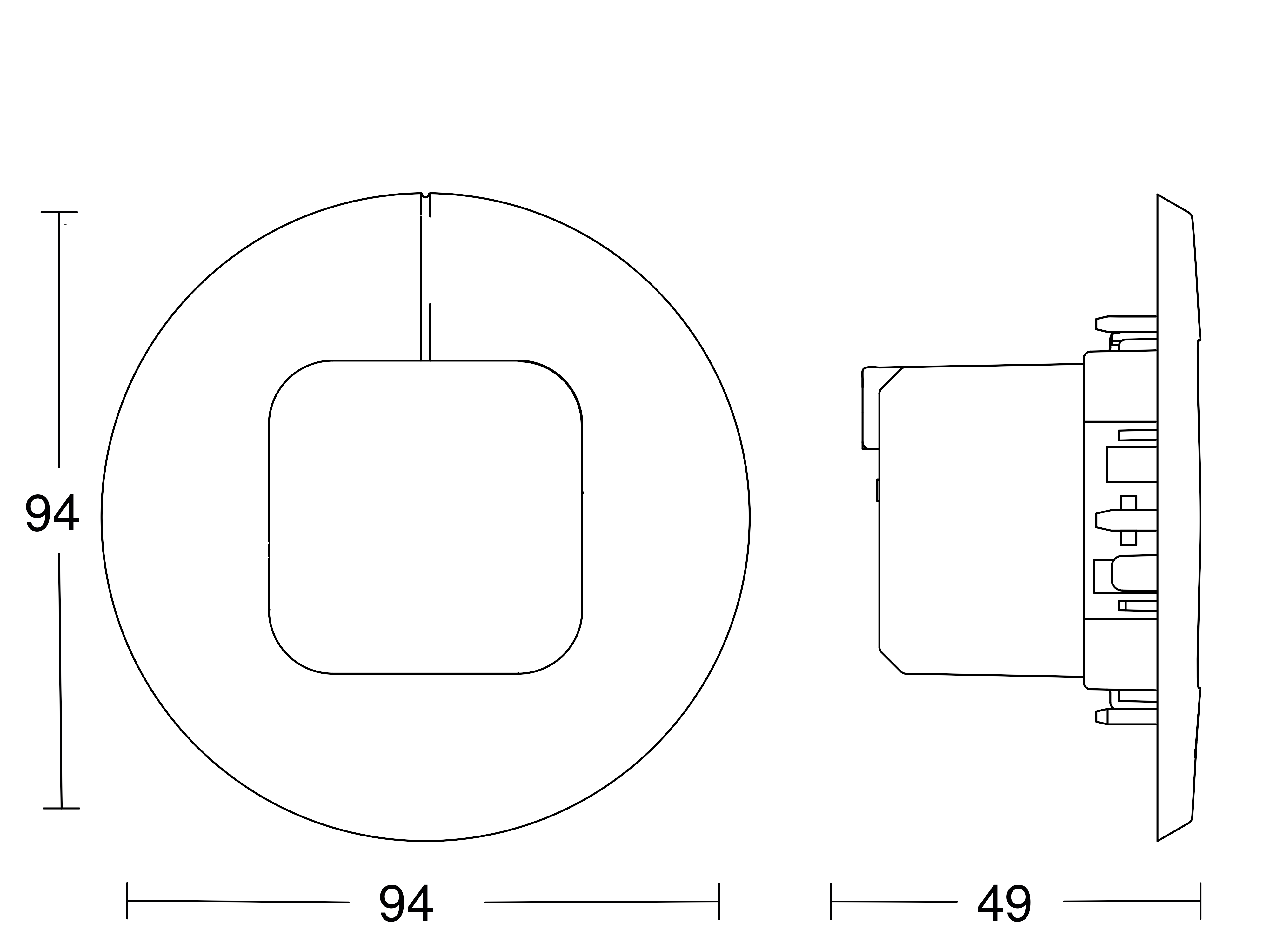

Dessin technique

Zone de détection du capteur
