Steinel IR 180 COM1 - weiss

Bewegungsmelder für Büros, Flure und WCs. Ersetzt den bestehenden Lichtschalter.

ELDAS®-Nr 535 941 660

EAN-Nr. 4007841 029944

Preis: Bitte einloggen, um Preise zu sehen

Variante

2-Draht-Technik 230V, 1 Kanal

Neues Design, intelligente Technologie, schnelle Montage. Der IR 180 ist die Lösung, wenn Infrarot-Sensorschalter in Neu- oder Bestandsbauten mit 3-Draht-Verkabelung vorhanden oder geplant sind. 180 bezieht sich auf den enormen Erfassungswinkel des Sensors. Ihm bleibt rechts und links nichts verborgen. Auch der IR 180 präsentiert sich im neuen Design und lässt sich schnell und einfach montieren. Mit ImpulsmodusDie KNX-Version bietet zusätzlich die Ausgabe von Temperatur- und Luftfeuchte-Messwerten.

Identifikation

Ausführung Präsenzmelder

Varianten

Ausführung 230V 1 Kanal

Abmessungen

Abmessungen L × B × H 30 x 80 x 80 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Leistung 2000 W

Schaltausgang 1 ohmsch 2000 W

Leuchtstofflampen EVG 1000 W

Leuchtstofflampen unkompensiert 1000 VA

Leuchtstofflampen reihenkompensiert 400 VA

Leuchtstofflampen parallelkompensiert 500 VA

Schaltausgang 1 Niedervolt-Halogenlampen 2000 VA

LED-Lampen < 2 W 100 W

LED-Lampen > 2 W < 8 W 300 W

LED-Lampen > 8 W 600 W

Kapazitive Belastung in µF 176 µF

Schaltausgang 1 Anzahl LED/Leuchtstofflampen 8 stk.

Sensorik

Montagehöhe max. 1,20 m

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 180 °

Öffnungswinkel 90 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial r = 4 m (25 m²)

Reichweite tangential r = 12 m (226 m²)

Schaltzonen 96 Schaltzonen

Montagehöhe 1,1 – 1,2 m

Reichweite Präsenz r = 4 m (25 m²)

Optimale Montagehöhe 1,2 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave, Master/Master

Vernetzung via Kabel

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 30 s – 30 min

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Normal- / Testbetrieb, Halb- / Vollautomatik, Taster aktiv / Taster inaktiv, Manuell ON / ON-OFF

Einstellungen via Fernbedienung, DIP-Schalter, Potis, Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur 0...+40 °C

Montageort Wand

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Einzelbüro, Flur / Gang, Funktionsraum / Nebenraum, Innenbereich, Teeküche, Treppenhaus, WC / Waschraum

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

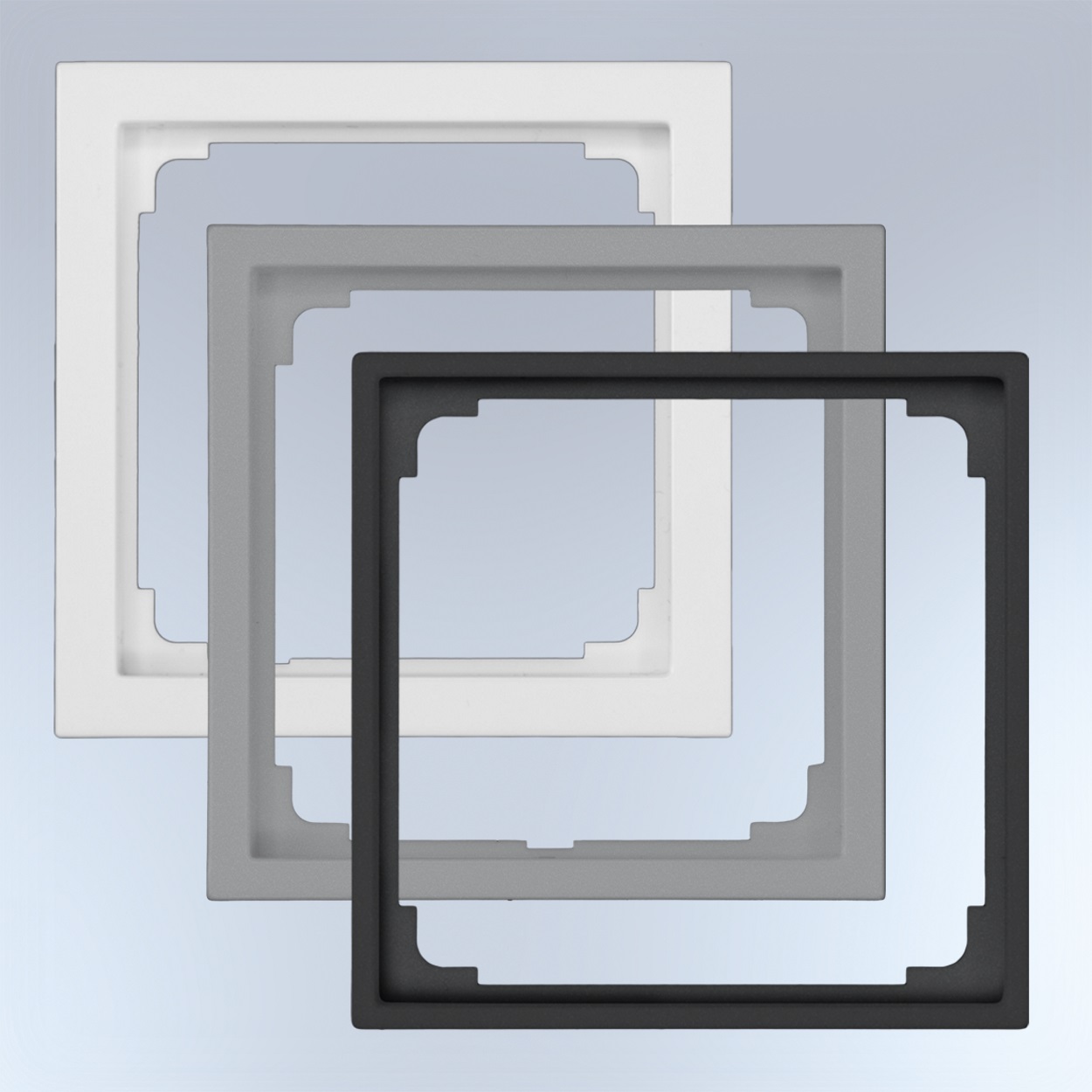

Optionale Adapter aus UV-beständigem Kunststoff

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Master Vernetzung

Produktdatenblatt Bedienungsanleitung Konformitätserklärung
