Steinel IR 180 COM1 - bianco

Rilevatore di movimento per uffici, corridoi e WC. Sostituisce l'interruttore esistente.

N. ELDAS® 535 941 660

EAN-N. 4007841 029944

Variante

230V, 1 canale Tecnologia a 2 fili

Nuovo design, tecnologia intelligente, montaggio rapido. L'IR 180 è la soluzione giusta quando in edifici esistenti o in nuove costruzioni sono presenti o previsti sensori a infrarosso con cablaggio a 3 cavi. 180 si riferisce all'enorme angolo di rilevamento del sensore. Non gli sfugge nulla né a destra, né a sinistra. Anche l'IR 180 si presenta con un design rinnovato e può essere installato rapidamente e con facilità. La versione KNX offre anche il rilevamento dei valori di temperatura e umidità dell'aria.

Identificazione

Versione Rilevatore di presenza

Varianti

Versione 230V 1 canale

Dimensioni

Dimensioni L × P × A 30 x 80 x 80 mm

Elettrico

Allacciamento alla rete 230 V / 50 – 60 Hz

Potenza 2000 W

Uscita di commutazione 1 ohmica 2000 W

Lampade fluorescenti reattore elettronico 1000 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 400 VA

Lampade fluorescenti compensate in parallelo 500 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Uscita di commutazione 1 numero lampade LED/fluorescenti 8 pz

Tecnologia dei sensori

Altezza di montaggio max. 1,20 m

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 180 °

Angolo di apertura 90 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica Sì

Scalabilità meccanica No

Portata radiale r = 4 m (25 m²)

Portata tangenziale r = 12 m (226 m²)

Zone di commutazione 96 zone di commutazione

Altezza di montaggio 1,1 – 1,2 m

Portata presenza r = 4 m (25 m²)

Altezza di montaggio ottimale 1,2 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave, Master/Master

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 30 s – 30 min

Funzione luce di base No

Luce principale regolabile No

Funzioni Modalità normale / modalità test, Modo semiautomatico/automatico, Tasto attivo / tasto inattivo, Manuale ON / ON-OFF

Impostazioni tramite Telecomando, Interruttore DIP, Potenziometri, Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente 0...+40 °C

Luogo di montaggio Parete

Luogo di applicazione Interni

Tipo di montaggio Da incasso

Materiale Plastica

Applicazione ambiente Interni, WC / docce, corridoio / pianerottolo, cucinette, locale multiuso / di servizio, ufficio singolo, vano scala

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

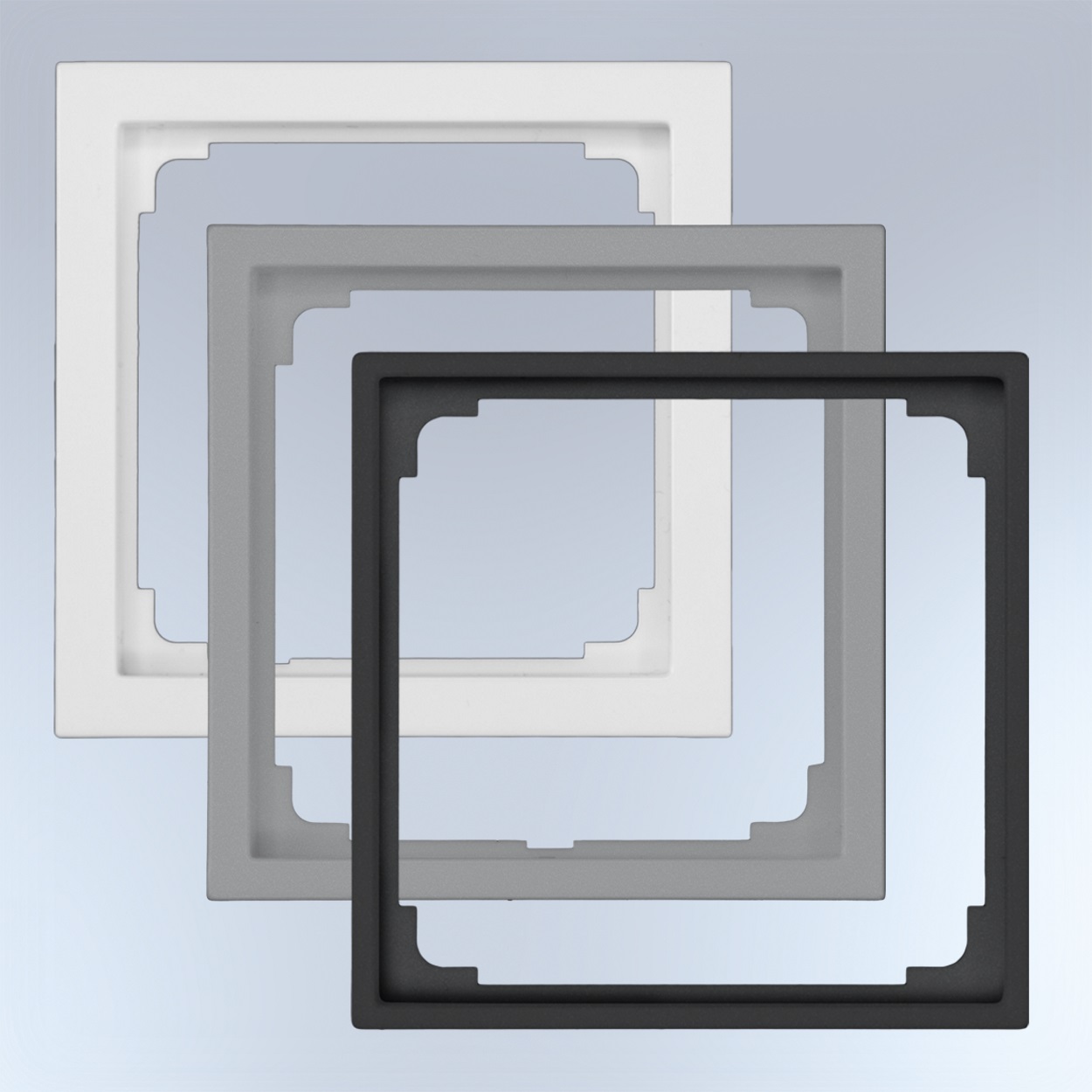

Adattatori opzionali in plastica resistenti ai raggi ultravioletti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Master collegamento in rete

Scheda tecnica Manuale d'uso Dichiarazione di conformità

Telaio adattatore per IR/HF 180 Feller - bianco

N. art. 034160

Telaio adattatore per IR/HF 180 Jung - bianco

N. art. 034184

Telaio adattatore per IR 180 / HF 180 Busch-Jaeg. - bian

N. art. 034139

Telecomando di servizio RC8

N. art. 559410

Telecomando Smart Remote

N. art. 009151
