Steinel LuxMaster HF 360-2 DALI-2 APC - Unterputz

HF-Präsenzmelder für Treppenhäuser und WCs mit Kabinen. Erfasst bis 12 m, Bluetooth Mesh.

ELDAS®-Nr 535 903 141

EAN-Nr. 4007841 086596

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Aufputzmontage Unterputz

Variante

230V, 1 Kanal 230V, 2 Kanal Bluetooth Input-Device DALI-2 Application Controller DALI-2 Input Device IP (REST API, MQTT, BacNet) KNX

Farbe

Weiss

Als Weiterentwicklung des HF 360 liefert der HF 360-2 über die Lichtschaltung hinaus auch digitale Daten. So misst der intelligente Sensor HF 360-2 in den BUS-Schnittstellen KNX, IP und DALI-2 Input Device zusätzlich die Informationen Temperatur sowie Luftfeuchte. Das weiterentwickelte Design des Sensors orientiert sich noch stärker an der modernen Optik der STEINEL True Presence-Sensoren. Der bequem per Bluetooth vernetzbare und einstellbare HF 360-2 bietet die Schnittstellen COM1, COM2, DALI-2 APC, DALI-2 IPD, KNX sowie IP und ist auch als BT IPD (Slave) Ausführung erhältlich. Der dezente Überwachungsspezialist bietet eine zuverlässige 360° HF-Erfassung, die auch Holz, Glas und Leichtbauwände durchdringt und weist eine Reichweite von bis zu 12 m auf. Geeignet für Montagehöhen bis 4 m.

Hochfrequenz-Präsenzmelder mit 360° Erfassung
Ideal für Treppenhäuser und WCs mit Kabinen
Digital einstellbare Erfassung
Einstellung und Vernetzung per Bluetooth
Messung von Präsenz und Helligkeit
DALI-Adressierung von bis zu 64 Teilnehmern in max. 4 Gruppen
Betriebsmodi: Voll- und Halbautomatik, Lichtsensorbetrieb, Nachtsparmodus
Zeitbasierte Steuerung mit uhrzeit- und tagesabhängigen Lichtprofilen
Flexible Systemerweiterung mit Systemkomponenten möglich

Identifikation

Ausführung Präsenzmelder

Abmessungen

Abmessungen L × B × H 61 x 103 x 103 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Versorgungsspannung Detail max. 64 Teilnehmer

Steuerausgang DALI Adressable / Broadcast 64 EVG´s

Sensorik

Montagehöhe max. 4,00 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °

Öffnungswinkel 160 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial Ø 12 m (113 m²)

Reichweite tangential Ø 12 m (113 m²)

Montagehöhe 2,5 – 4,0 m

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Vernetzung via Bluetooth Mesh

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 2000 lx

Zeiteinstellung 30 s – 60 min

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 10 Min., ganzer Tag, Ganze Nacht

Hauptlicht einstellbar Ja

Funktionen Halb- / Vollautomatik, Konstantlichtregelung, Lichtszene, Master/Slave Übersteuerung, Nachbargruppenfunktion, TouchDIM-Funktion

Einstellungen via App, Smartphone, Tablet, Bluetooth

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 90 %

Grundlichtfunktion Prozent von 10 %

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur -25...+50 °C

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Funktionsraum / Nebenraum, Innenbereich, Teeküche, Treppenhaus, WC / Waschraum

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

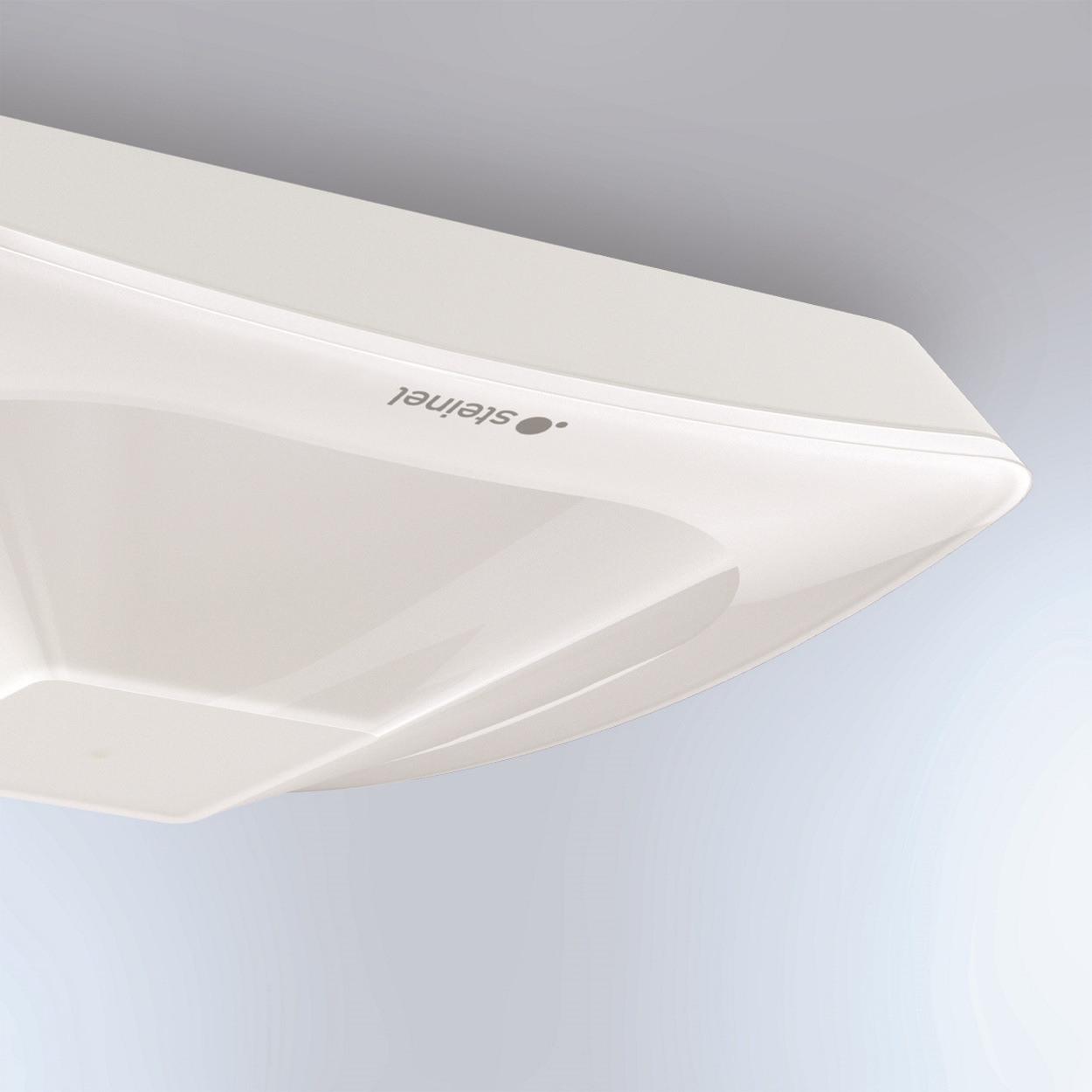

UV-beständiger Kunststoff

Technische Zeichnung

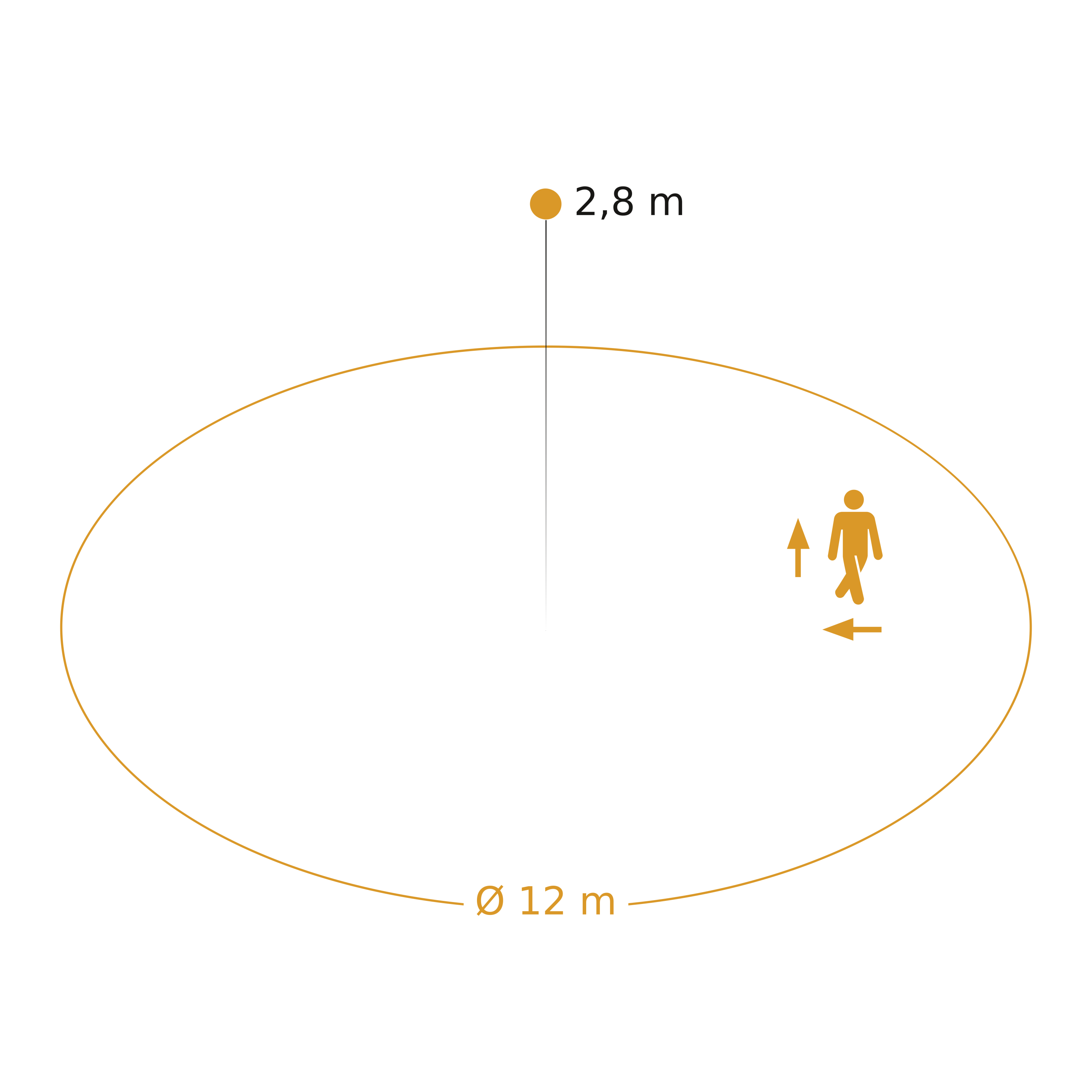

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Slave Vernetzung
