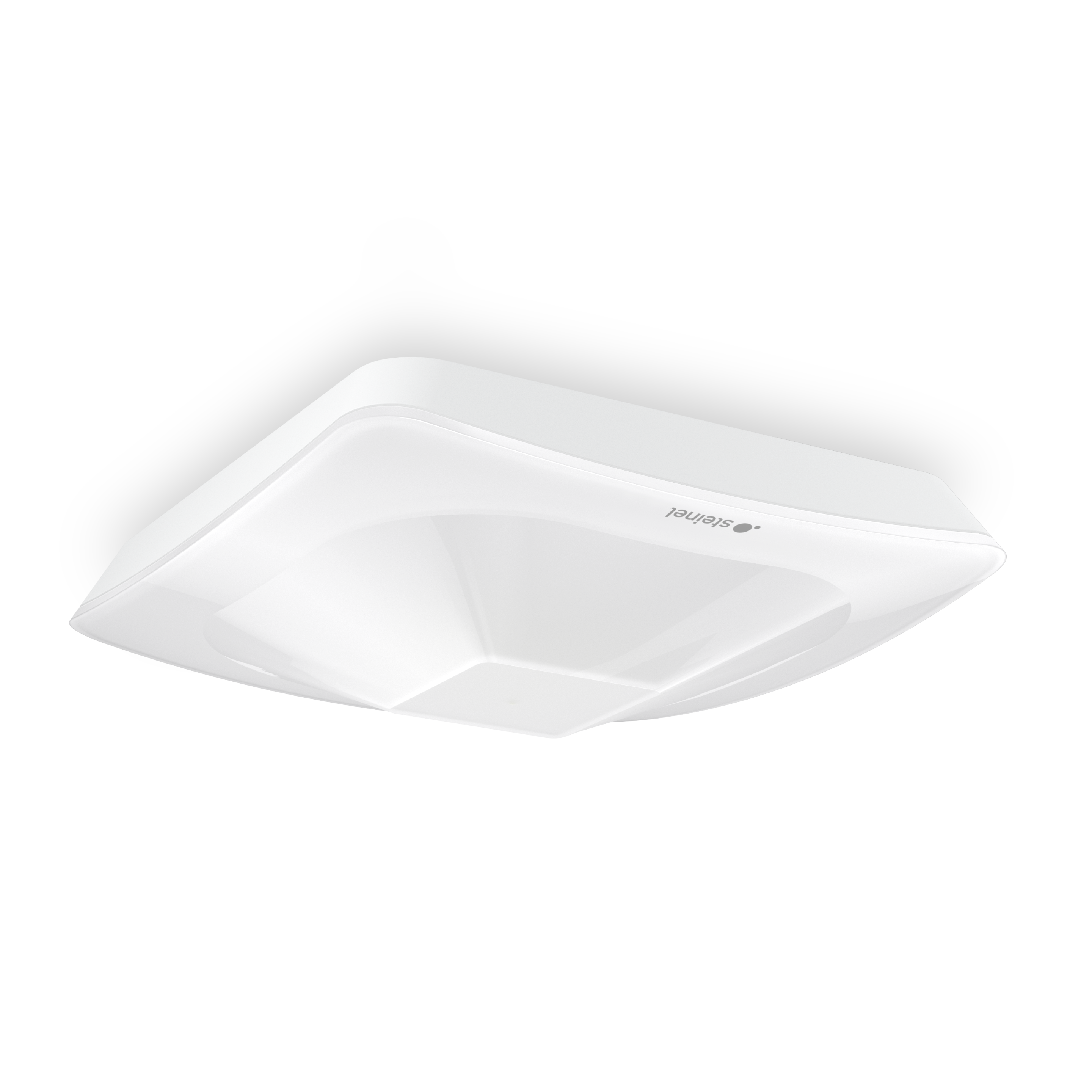

Steinel LuxMaster HF 360-2 DALI-2 APC - encastré

Steinel LuxMaster HF 360-2 DALI-2 APC - encastré

N° ELDAS® 535 903 141 · EAN-N° 4007841 086596

Données techniques Points forts Illustrations Schémas de câblage Téléchargements
Steinel Bluetooth Mesh

Steinel LuxMaster HF 360-2 DALI-2 APC - encastré

N° ELDAS® 535 903 141

EAN-N° 4007841 086596

Prix : Veuillez vous connecter pour voir les prix

Version

230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Couleur

Blanc Noir

Type de montage

Encastré En saillie Encastré au plafond

Évolution du HF 360, le HF 360-2 fournit également des données numériques en plus de la commutation lumineuse. Le détecteur intelligent HF 360-2 équipé des interfaces BUS KNX, IP et DALI-2 Input Device mesure ainsi en plus la température et l’humidité de l’air. Le design relooké du détecteur s’inscrit encore mieux dans la lignée moderne des détecteurs True Presence STEINEL. Le modèle HF 360-2 à mise en réseau et au réglage pratiques par Bluetooth est équipé des interfaces COM1, COM2, DALI-2 APC, DALI-2 IPD, KNX et IP et est également disponible en version BT IPD (esclave) . Le spécialiste discret de la surveillance se distingue par sa détection HF fiable de 360° qui traverse le verre, le bois et les cloisons fines et a une portée pouvant atteindre 12 m. Parfait pour les hauteurs d’installation jusqu’à 4 m.

  • Détecteur de présence haute fréquence avec détection à 360°
  • Idéal pour les cages d'escalier et les toilettes avec cabines
  • Détection réglable numériquement
  • Réglage et mise en réseau via Bluetooth
  • Mesure de la présence et de la luminosité
  • Adressage DALI de jusqu'à 64 participants dans 4 groupes max.
  • Modes de fonctionnement : entièrement automatique et semi-automatique, fonctionnement avec capteur de luminosité, mode économie nocturne
  • Commande temporisée avec profils d'éclairage en fonction de l'heure et du jour
  • Extension flexible du système possible grâce à des composants système

Identification

Modèle Détecteur de présence

Dimensions

Dimensions L × l × H 61 x 103 x 103 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Détail tension d'alimentation 64 participants au max.
Sortie de commande DALI Adressable / Broadcast 64 ballasts électroniques

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 160 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Ø 12 m (113 m²)
Portée tangentielle Ø 12 m (113 m²)
Hauteur de montage 2,5 – 4 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Mise en réseau via Bluetooth Mesh

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 30 s – 60 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 10 min, toute la journée toute la nuit
Lumière principale réglable Oui
Fonctions Semi-automatique / Automatique Réglage de l'éclairage permanent Scénario d'éclairage Commande maître/esclave Fonction de groupe voisin Fonction TouchDIM
Réglages via Bluetooth Mesh
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 90 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce Intérieur WC / salle d'eau cage d'escalier espace fonctionnel / local annexe kitchenette
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

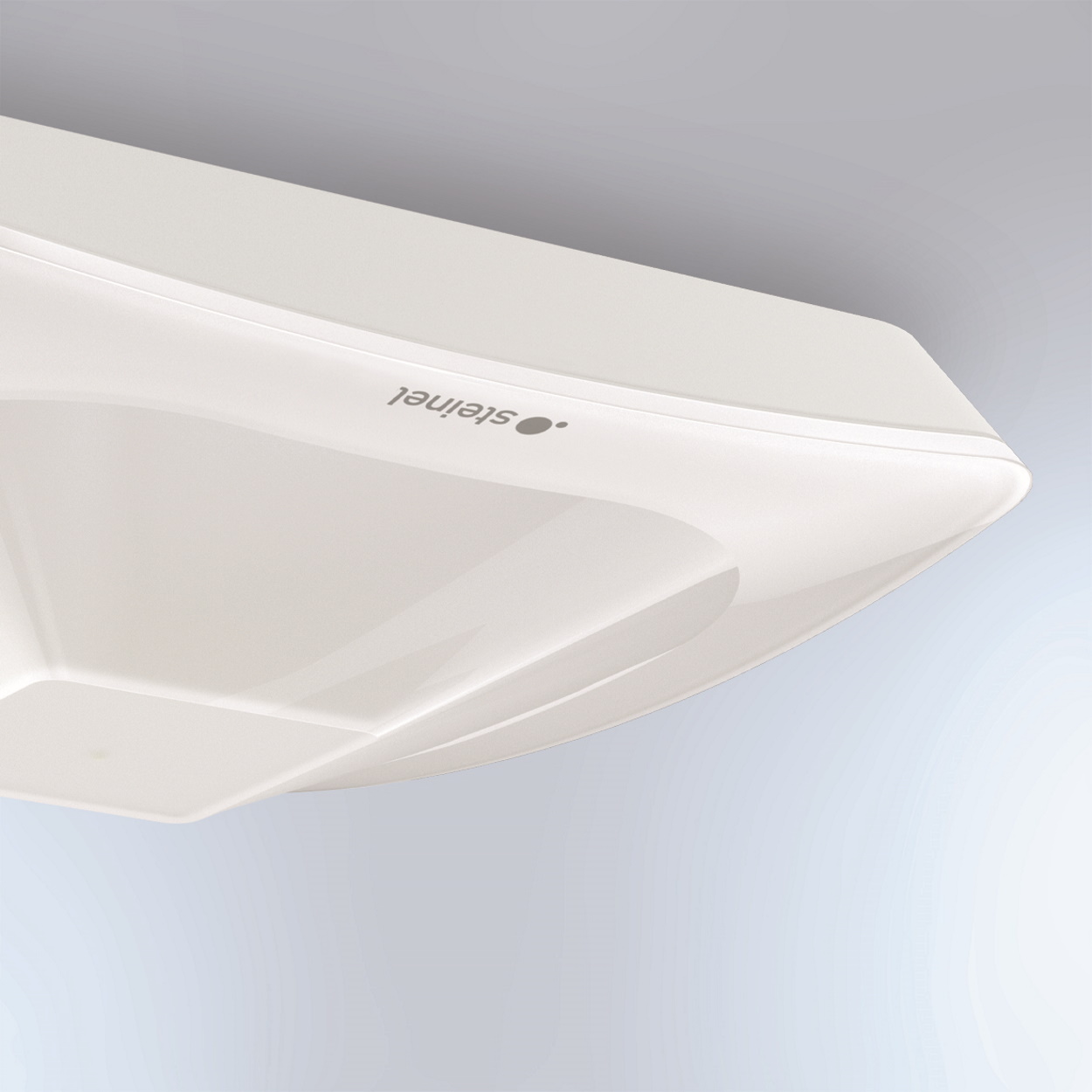

Plastique résistant aux UV

Dessin technique

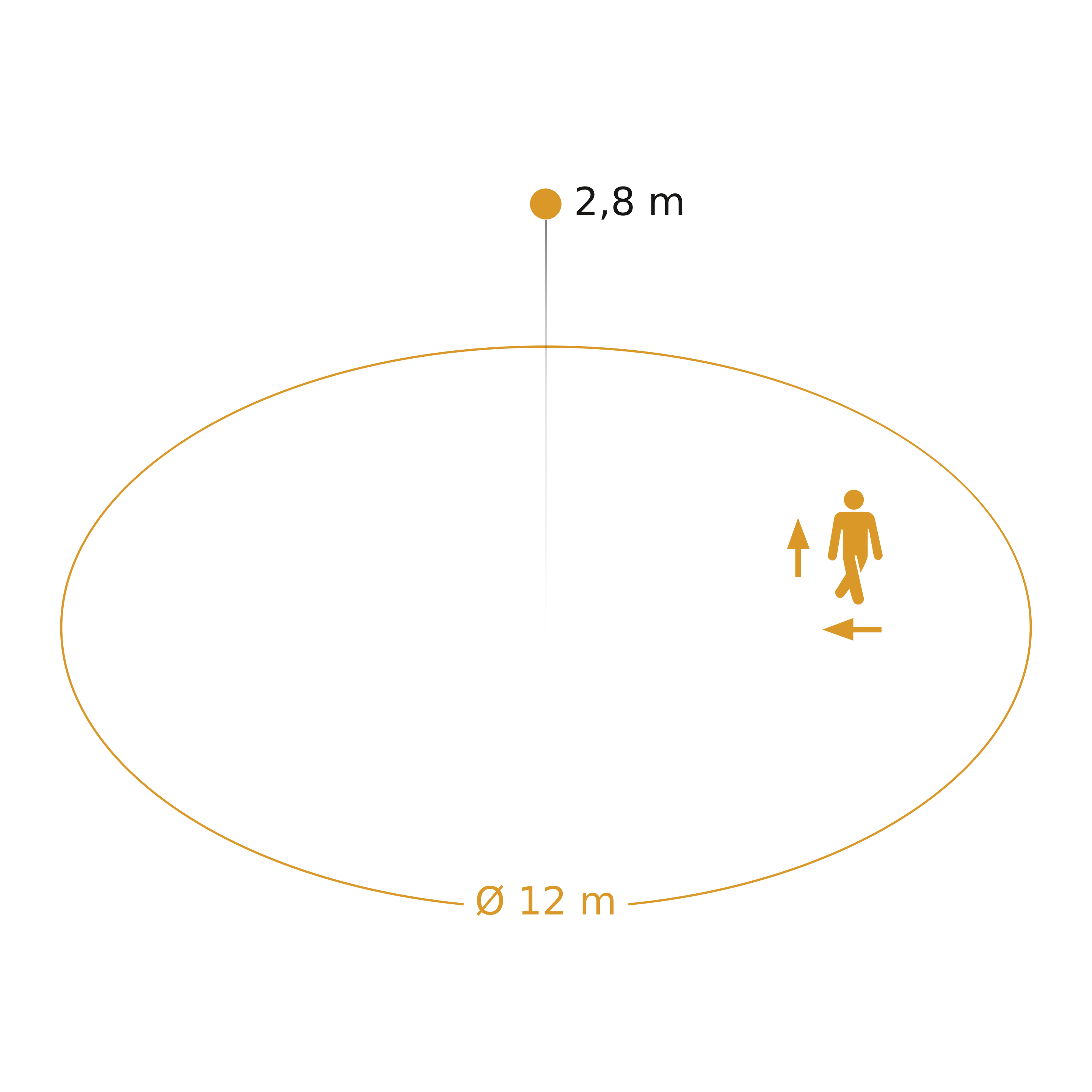

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/esclave
