Nevalux DL Vario Quattro PRO S Bl. neutre argenté

Nevalux DL Vario Quattro PRO S Bl. neutre argenté

N° ELDAS® 941 300 189 · EAN-N° 4007841 035495

Données techniques Illustrations Schémas de câblage Téléchargements
Nevalux

Nevalux DL Vario Quattro PRO S Bl. neutre argenté

N° ELDAS® 941 300 189

EAN-N° 4007841 035495

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · DL Vario Quattro PRO S bl. neutre blanc (068196)

Exactement où vous le souhaitez. Finis les déclenchements intempestifs gênants. Quatre détecteurs infrarouges de précision garantissent une détection complète de 360° et peuvent être réglés individuellement dans quatre directions. Il est ainsi possible de régler avec grande précision la zone de détection. Portée : 2 à 8 m. Design sobre sans éléments de détection gênants, les lentilles de détection étant intégrées de manière pratiquement invisible derrière le cache du luminaire - une nouveauté mondiale brevetée ! 1430 lm pour 14 W. Blanc neutre ou blanc chaud.

  • Système LED STEINEL inclus
  • Lentilles de détection intégrées
  • 4 détecteurs infrarouges réglables dans chaque direction
  • Portée réglable dans 4 directions
  • 4 heures de marche forcée (en option)
  • Matériau résistant aux chocs IK 07
  • Mise en réseau possible par câble (max. 10 projecteurs)

Dimensions

Dimensions Ø × H 310 x 69 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 14 W
Sortie de commutation 1 ohmique 500 W
Lampes fluorescentes ballast électronique 500 W
Lampes fluorescentes non compensées 500 VA
Lampes fluorescentes compensées en série 500 VA
Lampes fluorescentes compensées en parallèle 500 VA
Sortie de commutation 1 lampes halogènes basse tension 500 VA
Lampes LED < 2 W 16 W
Lampes LED > 2 W < 8 W 64 W
Lampes LED > 8 W 64 W
Charge capacitive en µF 88 µF
Consommation propre 0,5 W

Technologie de détection

Hauteur de montage max. 6,00 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Oui
Détail de la portée Portée de 2 à 8 m réglable dans 4 directions (respectivement 90°)
Portée radiale 6 x 6 m (36 m²)
Portée tangentielle 16 x 16 m (256 m²)
Hauteur de montage 2,00 – 6,00 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître
Mise en réseau via Câble
Nombre d'unités en réseau max. 10 luminaires
Mode esclave réglable Non

Technique d'éclairage

Flux lumineux mesuré 360° 1430 lm
Efficacité 102 lm/W
Température de couleur 4000 K
Écart chromatique LED SDCM3
Indice de rendu des couleurs 80-89
Avec ampoule Oui, système d'éclairage LED STEINEL
Ampoule LED non interchangeable
Culot sans
Système de refroidissement LED Contrôle thermique passif
Démarrage progressif Oui
Éclairage permanent commutable, 4 h

Durée de vie

Durée de vie LED max. °C 50000 h
Durée de vie LED L70B50 25°C > 60000

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 30 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 10/30 min, toute la nuit
Réglages via Potentiomètres
Avec télécommande Non
Réglage crépusculaire Teach Non
Fonction lumière de base en pourcentage 10 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Résistance aux chocs IK07
Indice de protection IP54
Classe de protection II
Température ambiante -20 – 35 °C
Matériau du boîtier Matière plastique
Matériau du cache Matière plastique structurée
Lieu de montage plafond
Lieu d'application Extérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce couloir / allée\nespace fonctionnel / local annexe\ncage d\'escalier\nextérieur\nentrée\nCour et allée\nIntérieur
Couleur argenté

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Certificats et EPREL

Certificats DEKRA\nCEM
Catégorie EPREL Produit entouré d'une source lumineuse intégrée

Dessin technique

Lichtverteilungskurve

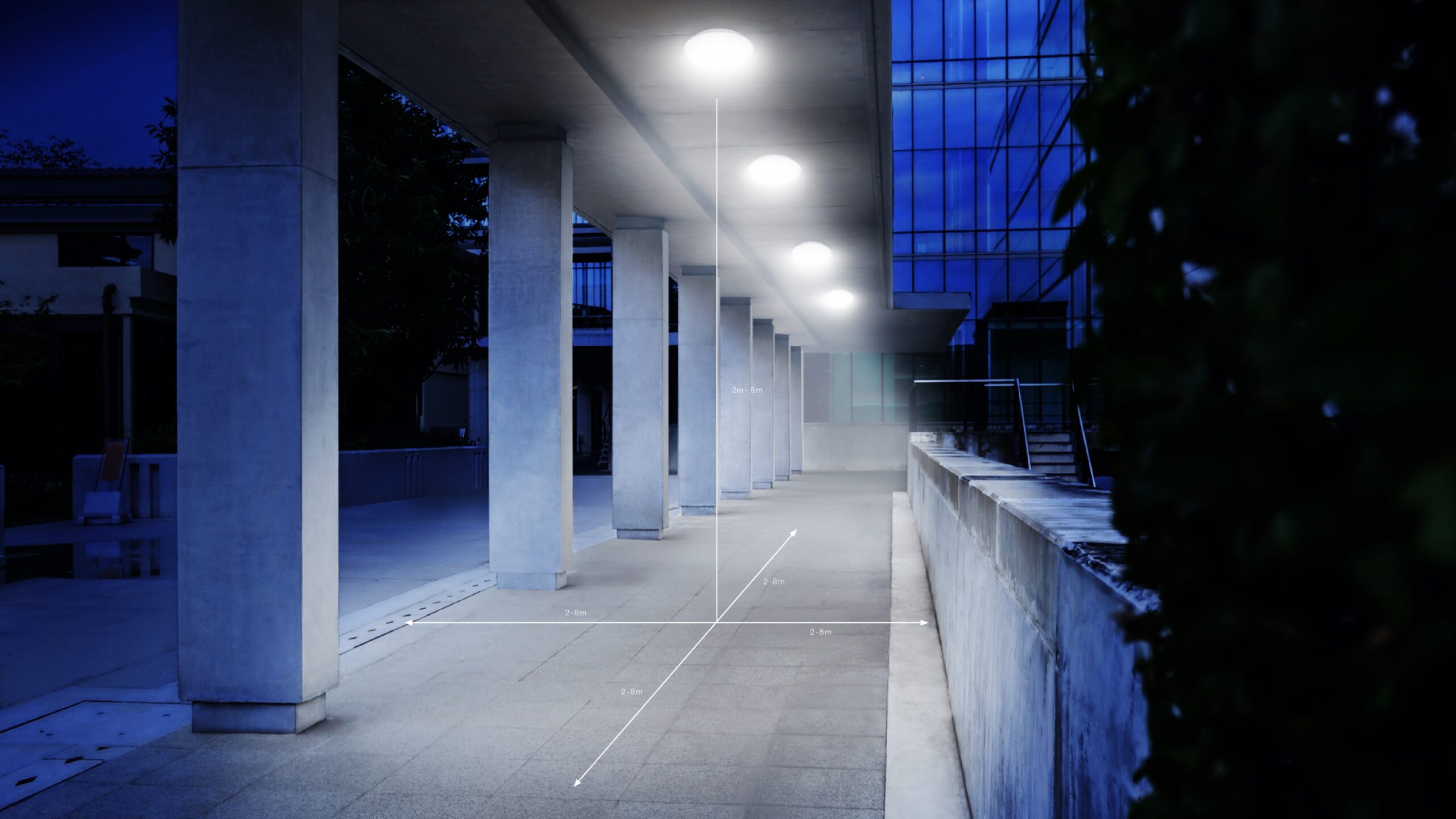

Zone de détection du capteur

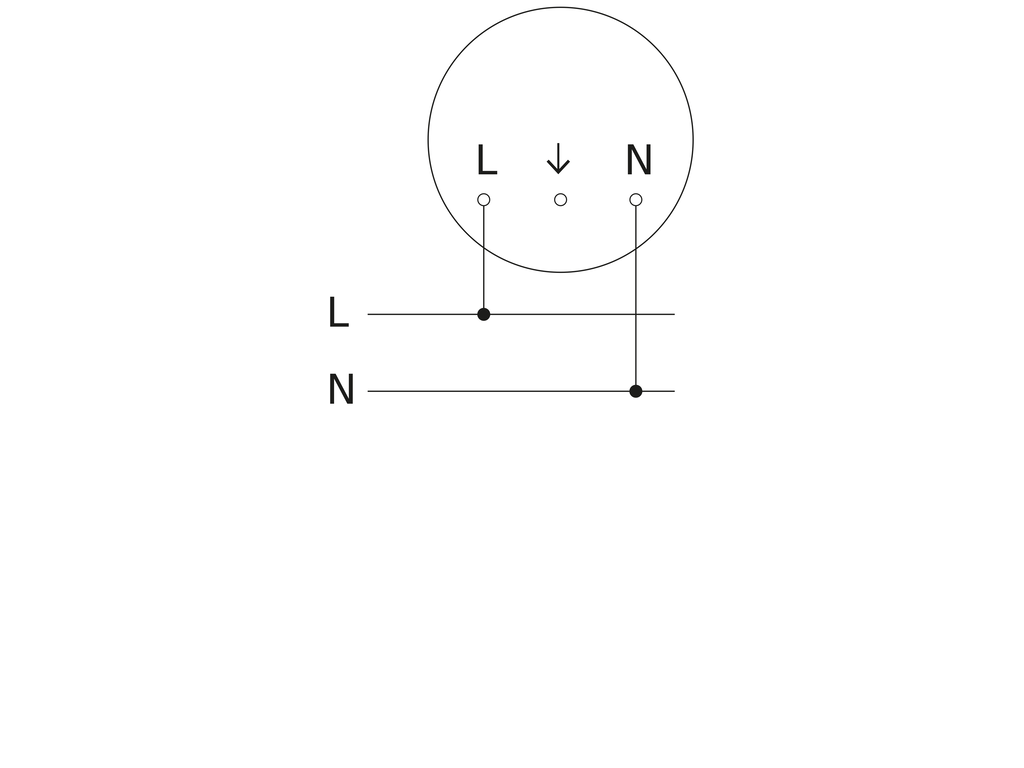

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/maître
