Nevalux DL Vario Quattro S anthracite

Nevalux DL Vario Quattro S anthracite

N° ELDAS® 941 300 139 · EAN-N° 4007841 057602

Données techniques Illustrations Schémas de câblage Téléchargements
Nevalux

Nevalux DL Vario Quattro S anthracite

N° ELDAS® 941 300 139

EAN-N° 4007841 057602

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · DL Vario Quattro S blanc (035440)

Exactement où vous le souhaitez. Plafonnier à détection avec une détection complète et fiable sur 360°. Réglage précis de la zone de détection dans quatre directions grâce aux quatre détecteurs infrarouges réglables avec une portée comprise entre 2 et 8 m. Aucun détecteur visible gênant, le cache du luminaire étant, en même temps, la lentille du détecteur - une nouveauté mondiale brevetée ! 1000 lm pour 9,8 W. Fonction balisage (10 %). Hauteur d'installation max. : 6 m.

  • Système LED STEINEL inclus
  • Lentilles de détection intégrées
  • 4 détecteurs infrarouges réglables dans chaque direction
  • Portée réglable dans 4 directions
  • 4 heures de marche forcée (en option)
  • Matériau résistant aux chocs IK 07

Dimensions

Dimensions Ø × H 310 x 69 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 9,8 W
Consommation propre 0,5 W

Technologie de détection

Hauteur de montage max. 6,00 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Détail de la portée Portée de 2 à 8 m réglable dans 4 directions (respectivement 90°)
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 16 x 16 m (256 m²)
Hauteur de montage 2,00 – 6,00 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Non
Mode esclave réglable Non

Technique d'éclairage

Flux lumineux mesuré 360° 1000 lm
Efficacité 100 lm/W
Température de couleur 3000 K
Écart chromatique LED SDCM3
Indice de rendu des couleurs 80-89
Avec ampoule Oui, système d'éclairage LED STEINEL
Ampoule LED non interchangeable
Culot sans
Système de refroidissement LED Contrôle thermique passif
Démarrage progressif Oui
Éclairage permanent commutable, 4 h

Durée de vie

Durée de vie LED max. °C 50000 h
Durée de vie LED L70B50 25°C > 60000

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 30 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 10/30 min, toute la nuit
Réglages via Potentiomètres
Avec télécommande Non
Réglage crépusculaire Teach Non
Fonction lumière de base en pourcentage 10 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Résistance aux chocs IK07
Indice de protection IP54
Classe de protection II
Température ambiante -20 – 35 °C
Matériau du boîtier Matière plastique
Matériau du cache Matière plastique structurée
Lieu de montage plafond
Lieu d'application Extérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce couloir / allée\nespace fonctionnel / local annexe\ncage d\'escalier\nextérieur\nentrée\nCour et allée\nIntérieur
Couleur anthracite

Contenu de la livraison et garantie

Garantie fabricant 3 ans

Certificats et EPREL

Certificats DEKRA\nCEM
Catégorie EPREL Produit entouré d'une source lumineuse intégrée

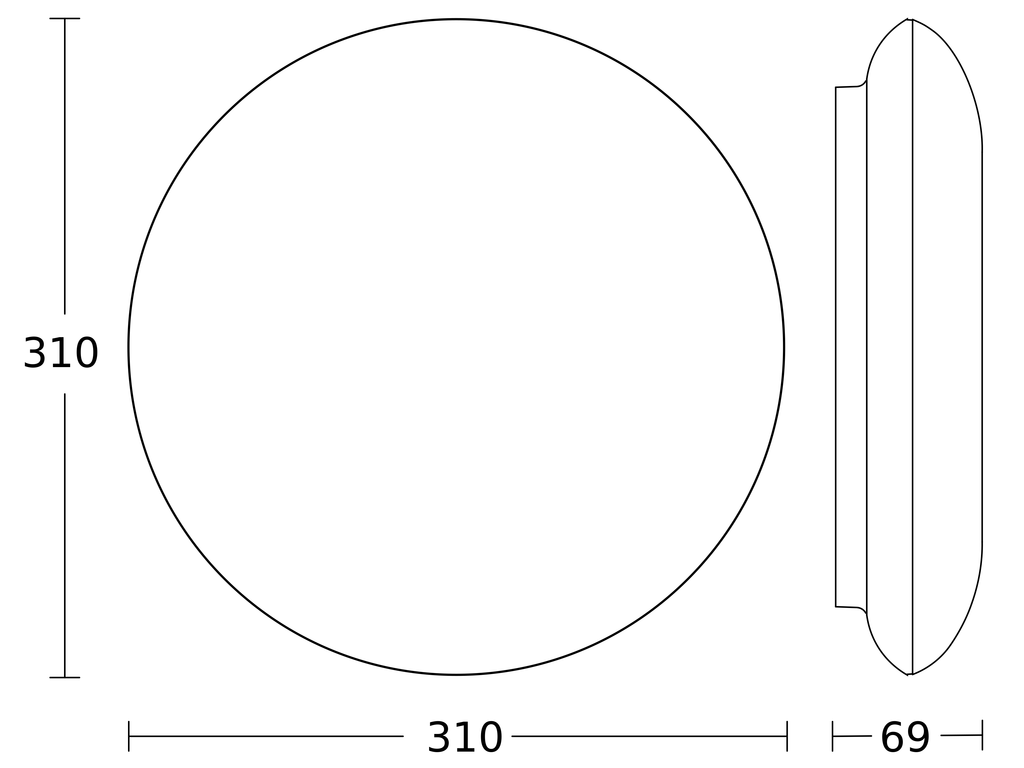

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit
