Nevalux HF 3360 DALI-2 Input Device - carré - encastré

Nevalux HF 3360 DALI-2 Input Device - carré - encastré

N° ELDAS® 535 940 305 · EAN-N° 4007841 057336

Données techniques Illustrations Schémas de câblage Téléchargements Accessoires
Nevalux

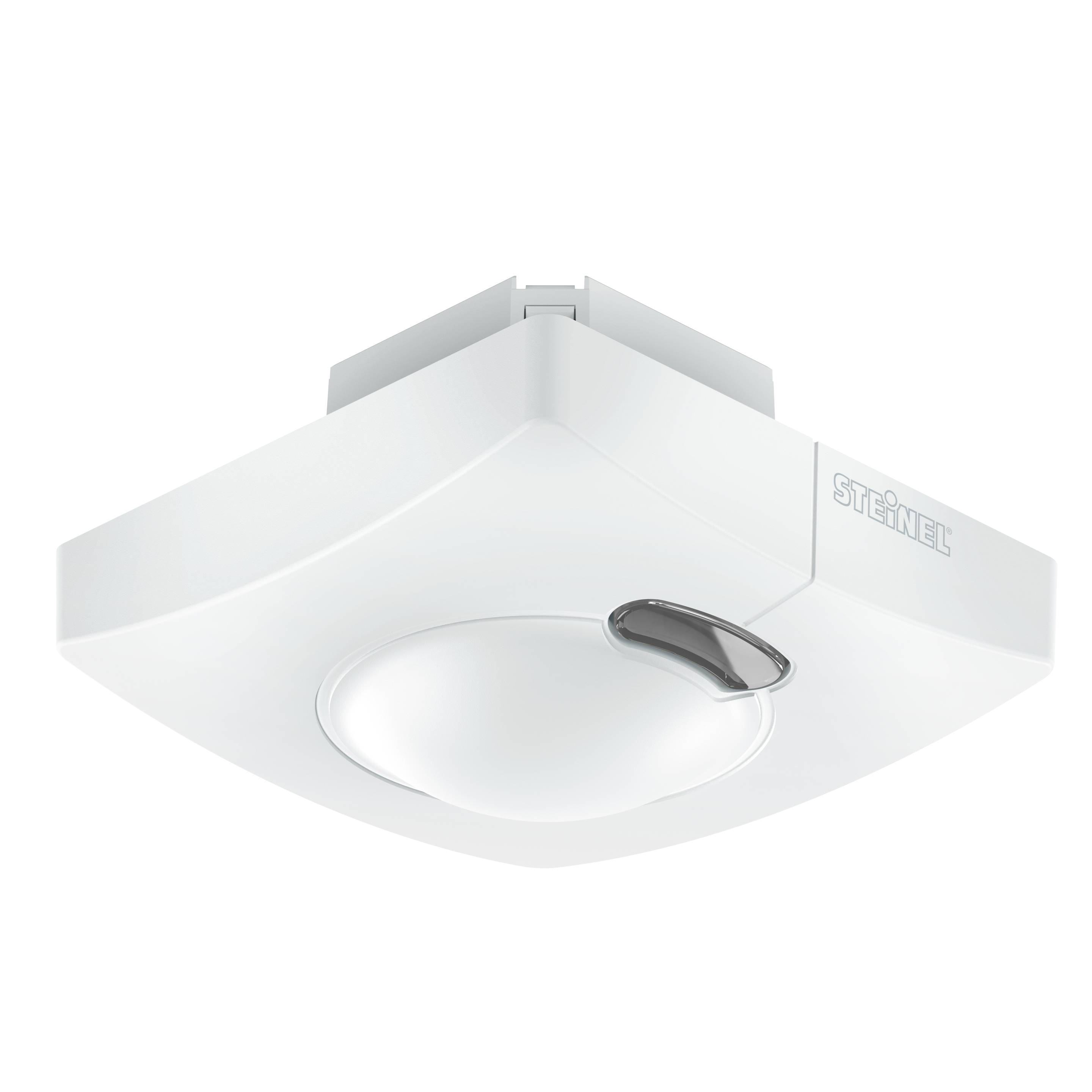

Nevalux HF 3360 DALI-2 Input Device - carré - encastré

N° ELDAS® 535 940 305

EAN-N° 4007841 057336

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · HF 3360 DALI-2 Input Device - carré - encastré (4007841057336)

Rien ne l'arrête. Détecteur de mouvement hyper fréquence HF 3360 idéal pour les couloirs de caves, les cages d'escalier et les parkings couverts, hauteur de montage de 2,8 m, angle de détection de 360°, portée comprise entre 1 et 8 m (radiale), détection indépendante de la température, la technique de détection traverse également le verre, le bois et les cloisons légères. Il existe en version saillie ou encastrée ronde ou carrée. DALI-2 Input Device permet aux détecteurs de transmettre les données de détection relevées aux systèmes de gestion de l'éclairage de niveau supérieur.

  • Plastique résistant aux UV

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions L × l × H 64 x 94 x 94 mm

Électricité

Raccordement secteur 12 – 22,5 V
Consommation propre 0,5 W
Détail tension d'alimentation Bus DALI
Sortie de commande DALI Adressable/Esclave

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Avec détecteur de mouvement Oui
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Ø 8 m (50 m²)
Portée tangentielle Ø 8 m (50 m²)
Hauteur de montage 2,00 – 4,00 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 5
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante de -20 jusqu\'à 50 °C
Lieu de montage angle mur plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce espace fonctionnel / local annexe\ncage d\'escalier\nWC / salle d\'eau\nparking couvert / garage souterrain\nIntérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Dessin technique

Zone de détection du capteur

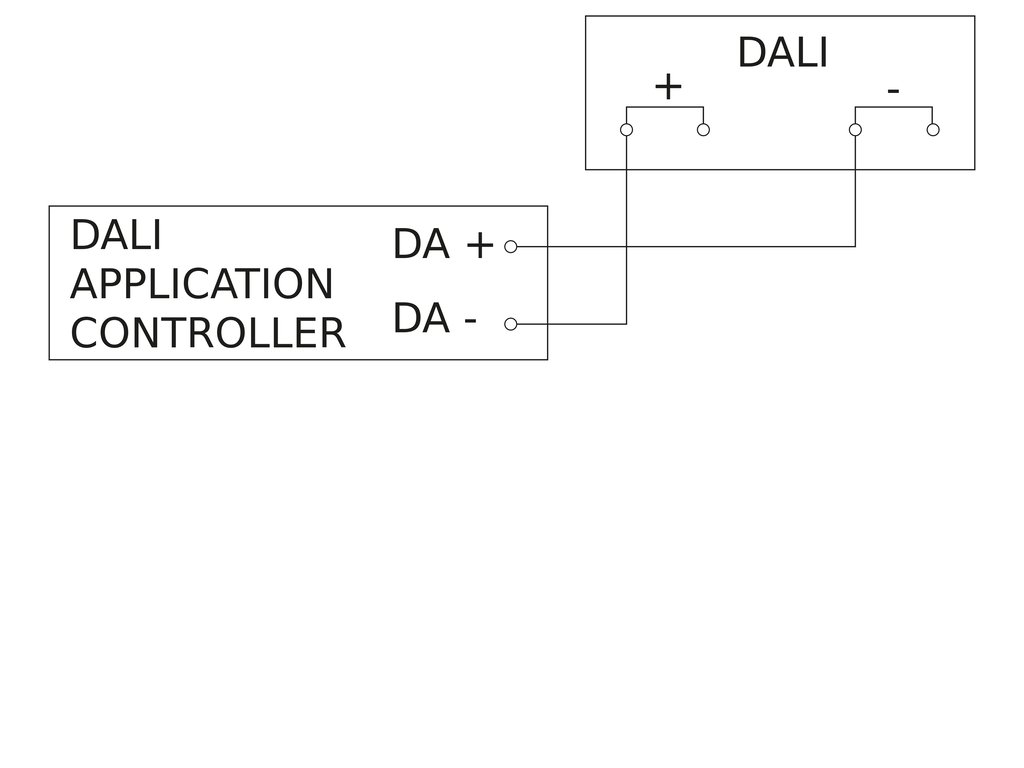

Schéma de câblage 1

Schéma du circuit
