Nevalux IR 180 UNIVERSAL blanc

Nevalux IR 180 UNIVERSAL blanc

N° ELDAS® 535 941 667 · EAN-N° 4007841 033149

Données techniques Illustrations Schémas de câblage Téléchargements Accessoires
Nevalux

Nevalux IR 180 UNIVERSAL blanc

N° ELDAS® 535 941 667

EAN-N° 4007841 033149

Fin de série

Ce produit est en fin de série et disponible jusqu'à épuisement du stock. Aucun produit successeur n'a été annoncé à ce jour.

Prix : Veuillez vous connecter pour voir les prix

Fabricant

Steinel Nevalux

Une première mondiale, spécial rénovation. Détecteur de présence infrarouge IR 180 UNIVERSAL de 180° en version bifilaire brevetée – idéal pour les sources LED. Accumulateur d'énergie SuperCap intégré permettant un fonctionnement parfait même en cas de panne de courant. Une puissance de 0 W en mode veille. Une lumière sans scintillement ni papillotement quel que soit le type de source. Bouton intégré permettant une commande manuelle. Portée de 20 m. En blanc et en platine.

  • Adaptateurs en option en plastique résistant aux UV
  • Installation bifilaire ou trifilaire

Identification

Modèle Détecteur de présence

Variantes

Version Technologie 2 fils

Dimensions

Dimensions L × l × H 50 x 80 x 80 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Sortie de commutation 1 ohmique 200 W
Charge capacitive en µF 132 µF
Sortie de commutation 1 nombre de lampes LED/fluorescentes 6 pcs.

Technologie de détection

Hauteur de montage max. 1,20 m
Technologie de capteur infrarouge passif
Angle de détection 180 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale r = 4 m (25 m²)
Portée tangentielle r = 20 m (628 m²)
Zones de commutation 96 zones de commutation
Hauteur de montage 1,10 – 1,20 m
Portée présence r = 4 m (25 m²)
Hauteur de montage optimale 1,2 m

Connectivité

Mise en réseau Non

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 30 s – 15 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Bouton actif / Bouton inactif\nMode normal / mode test\nManuel ON / ON-OFF
Réglages via Télécommande\nPotentiomètres\nSmart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante 0 – 40 °C
Lieu de montage mur
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce bureau individuel\ncouloir / allée\nespace fonctionnel / local annexe\nkitchenette\ncage d\'escalier\nWC / salle d\'eau\nIntérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats KEMA

Dessin technique

Zone de détection du capteur

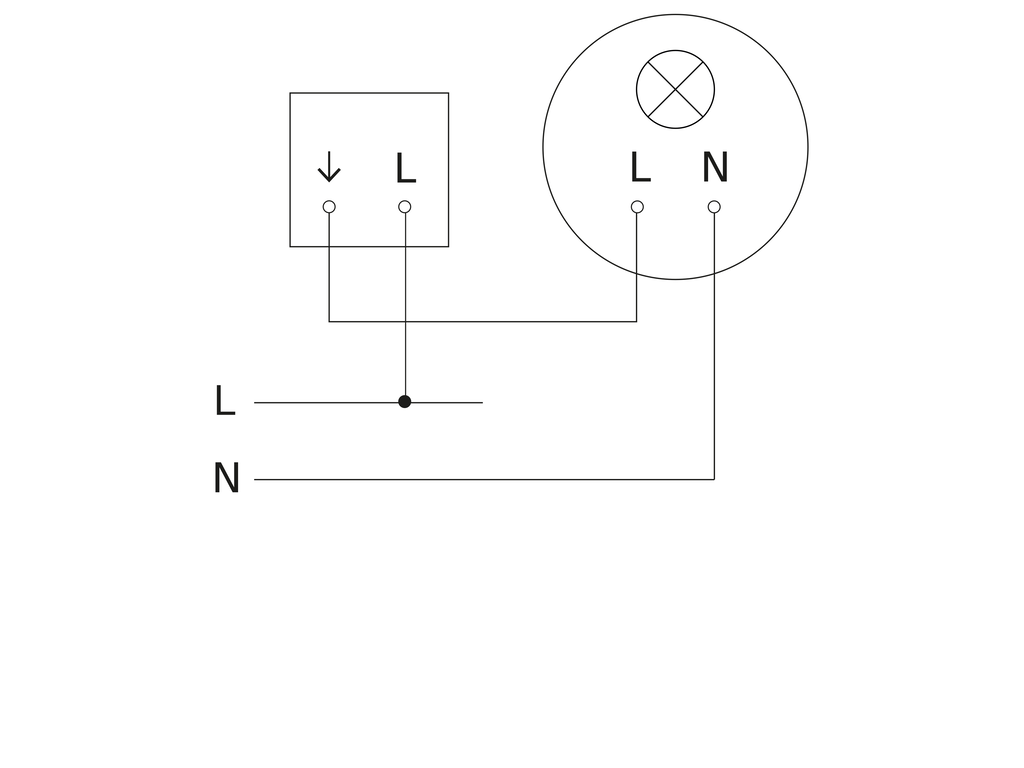

Schéma de câblage 1

Schéma du circuit principal
