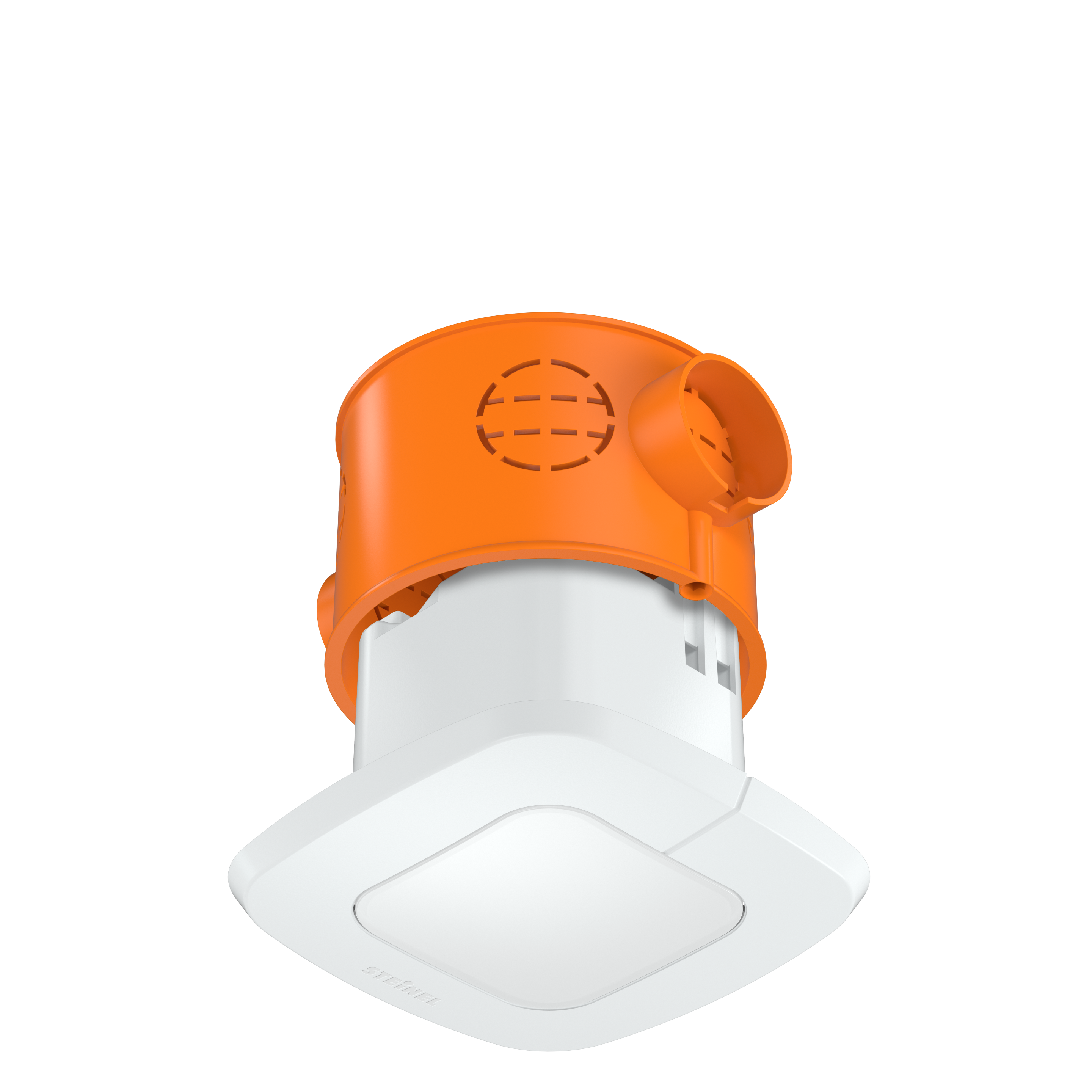

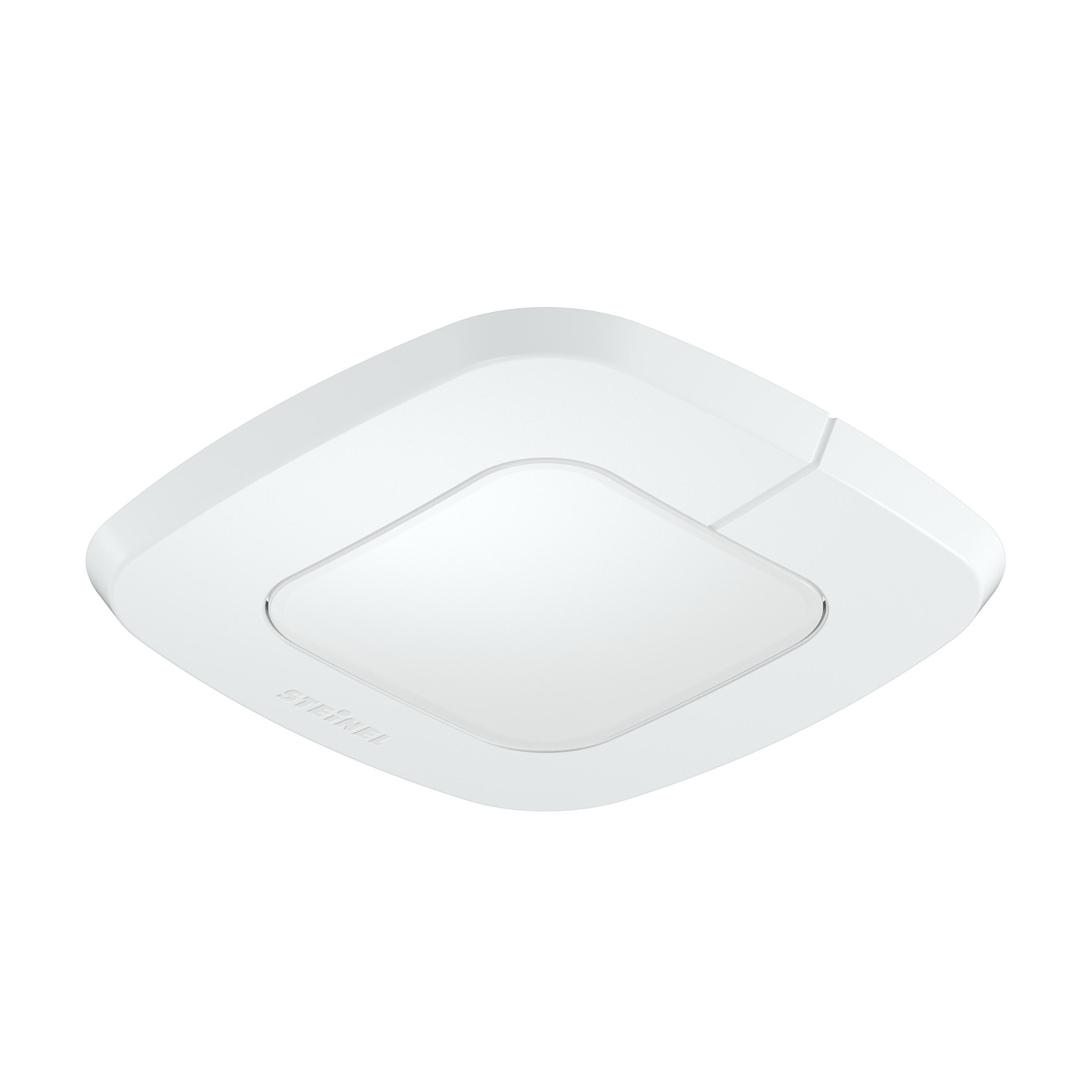

Nevalux IR Quattro SLIM XS KNX - carré

Nevalux IR Quattro SLIM XS KNX - carré

N° ELDAS® 535 930 808 · EAN-N° 4007841 033033

Données techniques Illustrations Téléchargements Accessoires
Nevalux

Nevalux IR Quattro SLIM XS KNX - carré

N° ELDAS® 535 930 808

EAN-N° 4007841 033033

Fin de série

Ce produit est en fin de série et disponible jusqu'à épuisement du stock. Aucun produit successeur n'a été annoncé à ce jour.

Prix : Veuillez vous connecter pour voir les prix

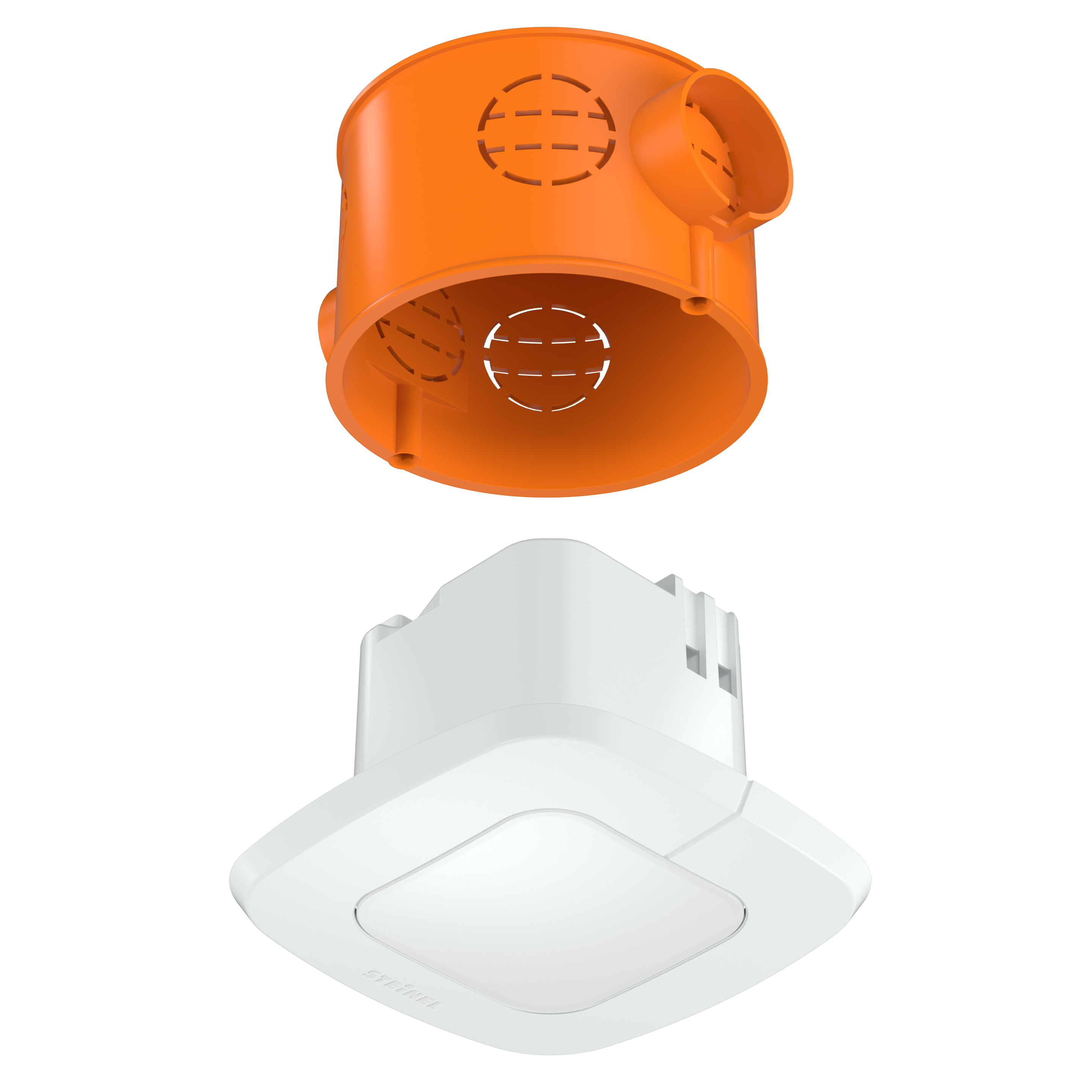

Remarquablement discret. IR Quattro SLIM XS, détecteur de présence ultraplat avec boîtier encastrable. Il est compatible avec tous les types de boîtiers encastrés disponibles dans le commerce. Encombrement après montage de 6 mm uniquement. Détecteur infrarouge de 360° ultraprécis avec lentille rétinienne unique au monde et zone de présence carrée de 16 m2 (4 x 4 m). Réglable via la télécommande ou Smart Remote.

  • Partie visible après montage extrêmement petite
  • Lentille rétinienne de qualité supérieure
  • Uniquement réglable avec télécommandes disponibles en option

Identification

Variante KNX - carré
Modèle Détecteur de présence
Modèle KNX

Dimensions

Dimensions L × l × H 49 x 80 x 80 mm

Électricité

Détail tension d'alimentation Bus KNX

Technologie de détection

Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 160 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Détail de la portée Lentille rétinienne et une structure de Fresnel hexagonale
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 4 x 4 m (16 m²)
Hauteur de montage 2,50 – 4,00 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave, Maître/maître
Fonctions KNX Sortie de la lumière 4x, Sortie présence, Valeur de luminosité, Réglage de l'éclairage permanent, Fonction balisage, Sortie CVC
Avec coupleur de bus Oui

Réglages

Réglage crépusculaire 10 – 1000 lx
Réglage du temps 60 s – 60 min
Durée fonction lumière de base Marche forcée-ACTIVÉE, 1-255 min, toute la nuit
Réglages via Logiciel ETS, Télécommande, Bus
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 50 %

Boîtier et matériau

Indice de protection IP20
Température ambiante 0 – 40 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Divers

Application, lieu, pièce salle de classe, Bureau individuel, local annexe

Zone de détection du capteur

Télécommande utilisateur RC7 KNX

Télécommande utilisateur RC7 KNX

N° art. 592912

Télécommande service RC6 KNX

Télécommande service RC6 KNX

N° art. 4007841593018

Télécommande Smart Remote

Télécommande Smart Remote

N° art. 009151
