Nevalux IR Quattro SLIM XS LiveLink - modèle carré

Nevalux IR Quattro SLIM XS LiveLink - modèle carré

N° ELDAS® 535 931 407 · EAN-N° 4007841 033040

Données techniques Illustrations Téléchargements Accessoires
Nevalux

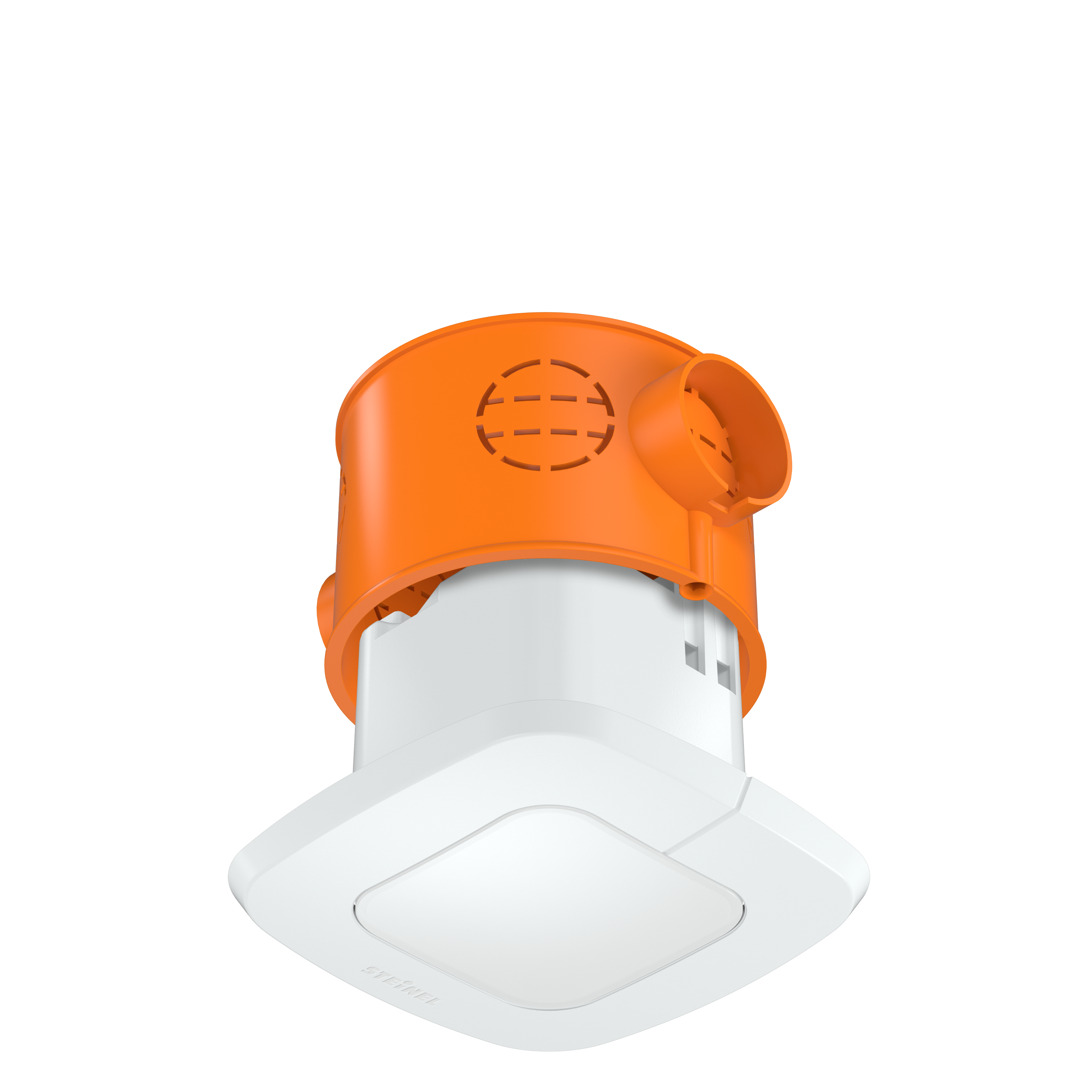

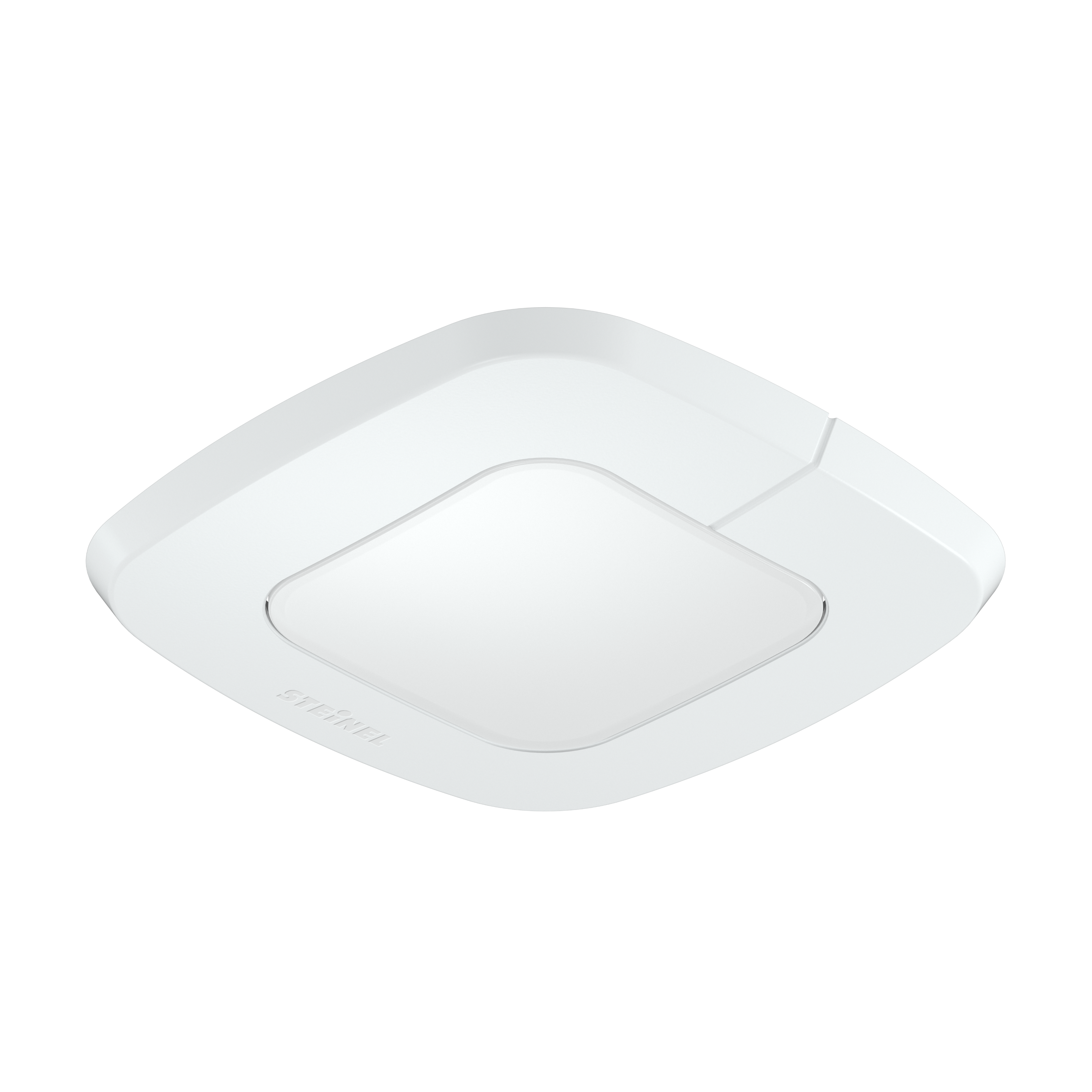

Nevalux IR Quattro SLIM XS LiveLink - modèle carré

N° ELDAS® 535 931 407

EAN-N° 4007841 033040

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · IR Quattro SLIM XS 4m DALI-2 IPD - carré (057510)

Remarquablement discret. IR Quattro SLIM XS, détecteur de présence ultraplat avec boîtier encastrable. Il est compatible avec tous les types de boîtiers encastrés disponibles dans le commerce. Encombrement après montage de 6 mm uniquement. Détecteur infrarouge de 360° ultraprécis avec lentille rétinienne unique au monde et zone de présence carrée de 16 m2 (4 x 4 m). Réglable via la télécommande ou Smart Remote.

  • Partie visible après montage extrêmement petite
  • Lentille rétinienne de qualité supérieure
  • Uniquement réglable avec télécommandes disponibles en option

Identification

Variante LiveLink - modèle carré
Modèle Détecteur de présence
Modèle LiveLink

Dimensions

Dimensions L × l × H 80 x 80 x 51 mm

Électricité

Raccordement secteur 16 V
Détail tension d'alimentation Bus DALI
Valeurs Livelink Valeur de luminosité, Détection de mouvement, Détection de la présence humaine

Technologie de détection

Technologie de capteur infrarouge passif
Angle de détection 360 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Détail de la portée Lentille rétinienne et une structure de Fresnel hexagonale
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 4 x 4 m (16 m²)
Zones de commutation 408 zones de commutation
Hauteur de montage 2,50 – 4,00 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Nombre de participants DALI 2

Technique d'éclairage

Régulation de l'éclairage constant Oui

Réglages

Réglage crépusculaire 10 – 1000 lx
Réglage du temps 60 s – 60 min
Fonction lumière de base Non
Réglages via Application « LiveLink »
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante 0 – 40 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Divers

Application, lieu, pièce salle de classe, Bureau individuel, local annexe

Zone de détection du capteur
