Nevalux IS 3360 Contact sec - carré, encastré

Nevalux IS 3360 Contact sec - carré, encastré

N° ELDAS® 535 945 067 · EAN-N° 4007841 033491

Données techniques Illustrations Schémas de câblage Téléchargements Accessoires
Nevalux

Nevalux IS 3360 Contact sec - carré, encastré

N° ELDAS® 535 945 067

EAN-N° 4007841 033491

Prix : Veuillez vous connecter pour voir les prix

Fabricant

Steinel Nevalux

Version

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potentiel libre)

Couleur

Blanc Noir

Hauteur de montage

Hauteur de montage 2,5 à 4 mètres Hauteur de montage 4 à 14 mètres

Forme

Anguleux Rond

Plus haut, plus loin, plus vite ! Détecteur de mouvement infrarouge IS 3360 pour l'intérieur et l'extérieur, idéal pour la surveillance de pièces hautes, de grandes surfaces telles que les parkings couverts et souterrains, hauteur de montage jusqu'à 4 m, angle de détection de 360°, portée max. 20 m (tangentielle), relais puissant garantissant une forte puissance de commutation. Il existe en version saillie ou encastrée ronde ou carrée.

  • Plastique résistant aux UV
  • Télécommandes en option

Identification

Variante Contact sec - carré, encastré
Modèle Détecteur de mouvement et de présence

Dimensions

Dimensions L × l × H 78 x 94 x 94 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 2000 W
Lampes fluorescentes ballast électronique 1500 W
Lampes fluorescentes non compensées 1000 VA
Lampes fluorescentes compensées en série 400 VA
Lampes fluorescentes compensées en parallèle 400 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 600 W
Charge capacitive en µF 176 µF
Interfaces FIL_2_PRO Libre de potentiel (Commutation d&apos;un relais libre de potentiel)

Technologie de détection

Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale Ø 8 m (50 m²)
Portée tangentielle Ø 40 m (1257 m²)
Zones de commutation 1416 zones de commutation
Hauteur de montage 2,50 – 4,00 m
Portée présence Ø 3 m (7 m²)
Hauteur de montage optimale 2,8 m
Technologie de capteur FIL_4_PRO Infrarouge passif

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître

Technique d'éclairage

Régulation de l'éclairage constant Non

Réglages

Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 min
Fonction lumière de base Non
Fonctions Mode normal / mode test, Manuel ON / ON-OFF
Réglages via Télécommande, Potentiomètres, Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante -20 – 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Divers

Application, lieu, pièce zone de production, salle commune, vestiaires, espace fonctionnel / local annexe, gymnase, réception / hall, cage d&apos;escalier, WC / salle d&apos;eau, parking couvert / garage souterrain, entrepôt, Intérieur

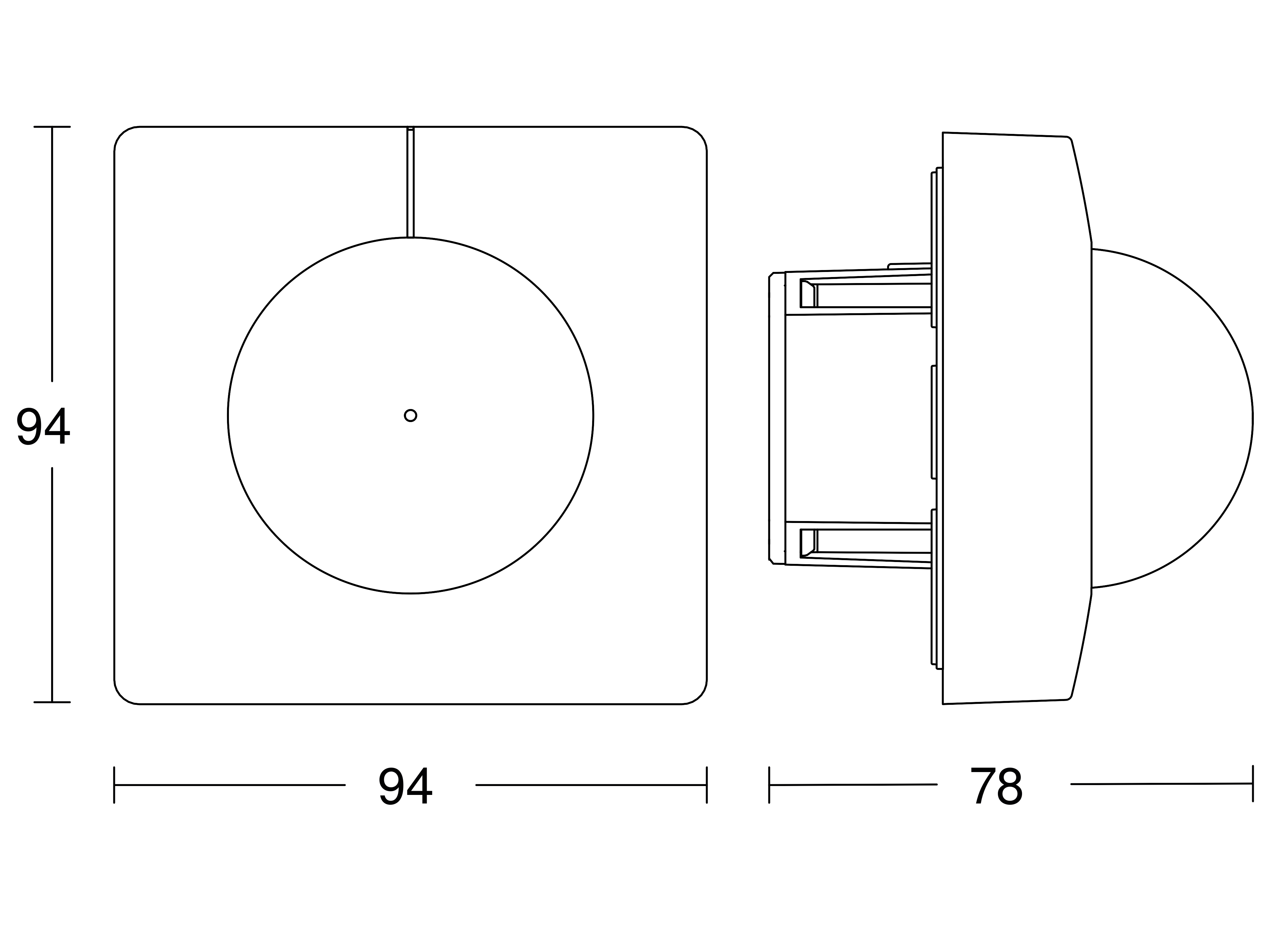

Dessin technique

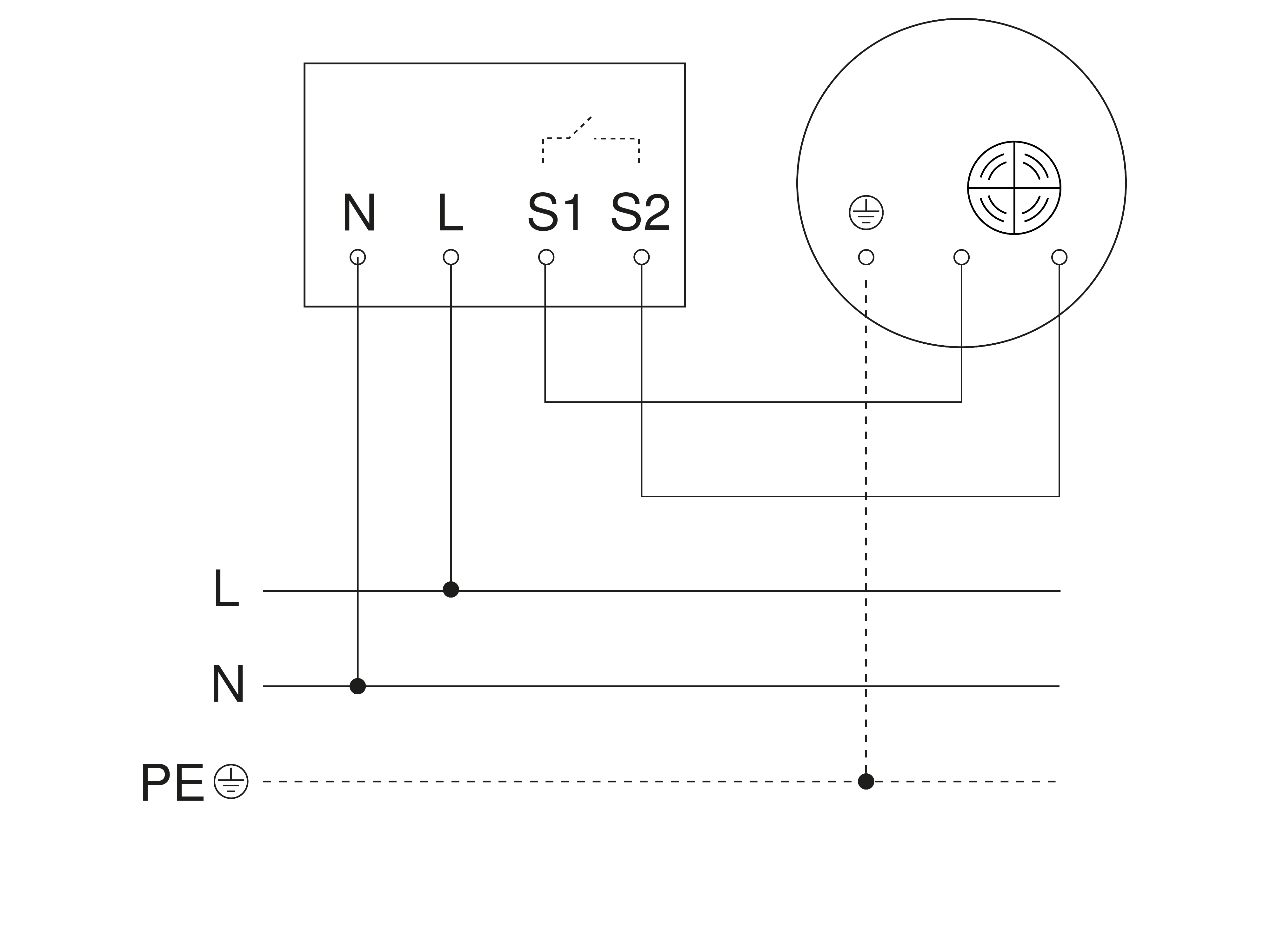

Schéma de câblage 1

Schéma du circuit principal
