Nevalux IS 3360 PF - quadrato, inc.

N. ELDAS® 535 945 067

EAN-N. 4007841 033491

Prezzo: Accedi per vedere i prezzi

Produttore

Steinel Nevalux

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Colore

Bianco Nero

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

Più in alto, più avanti, più veloce! Rilevatore di movimento a infrarosso IS 3360 per ambienti esterni e interni, ideale per la sorveglianza di locali alti e grandi superfici come parcheggi al coperto e garage sotterranei, altezza di montaggio fino a 4 m, angolo di rilevamento di 360°, raggio d'azione max. 20 m (tangenziale), potente relè per un'elevato potere d'interruzione. Disponibile in versione rotonda e rettangolare per installazione a vista o incassata.

Plastica resistente ai raggi ultravioletti
Telecomandi opzionali

Identificazione

Variante PF - quadrato, inc.

Versione Rilevatore di movimento e di presenza

Dimensioni

Dimensioni L × P × A 78 x 94 x 94 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Potenza 2000 W

Lampade fluorescenti reattore elettronico 1500 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 400 VA

Lampade fluorescenti compensate in parallelo 400 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Interfacce FIL_2_PRO PF (Attivazione di un relè a potenziale zero)

Tecnologia dei sensori

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 180 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale Ø 8 m (50 m²)

Portata tangenziale Ø 40 m (1257 m²)

Zone di commutazione 1416 zone di commutazione

Altezza di montaggio 2,50 – 4,00 m

Portata presenza Ø 3 m (7 m²)

Altezza di montaggio ottimale 2,8 m

Tecnologia sensore FIL_4_PRO Infrarossi passivi

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete master/master

Tecnica dell'illuminazione

Regolazione luce costante No

Impostazioni

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 5 sec – 15 min

Funzione luce di base No

Funzioni Modalità normale / modalità test, Manuale ON / ON-OFF

Impostazioni tramite Telecomando, Potenziometri, Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente -20 – 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Altro

Applicazione, luogo, ambiente aree di produzione, aree di soggiorno, spogliatoi, locale multiuso / di servizio, palestra, reception / hall, vano scala, WC / docce, parcheggi coperti / garage sotterranei, magazzino, Interni

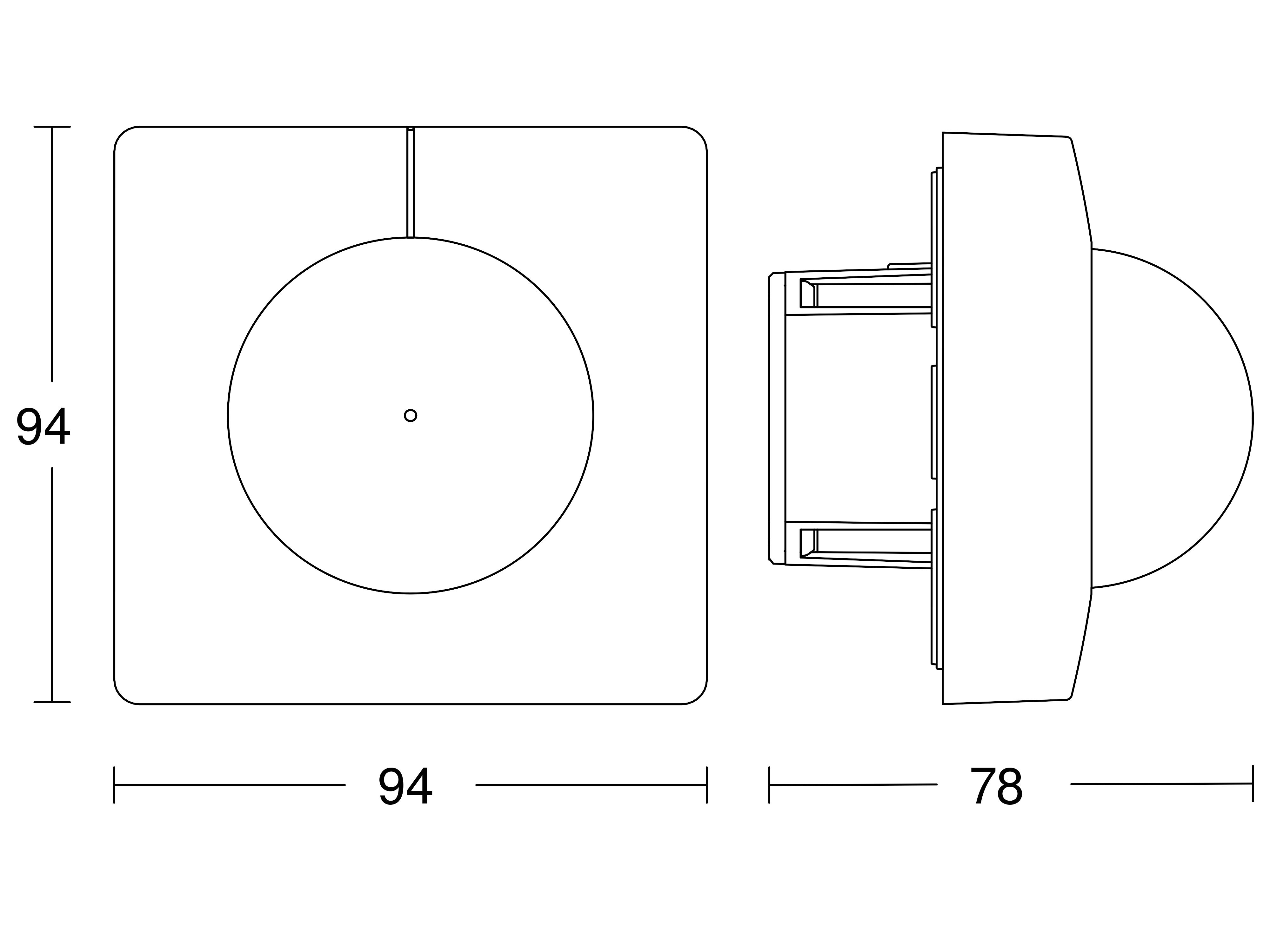

Disegno tecnico

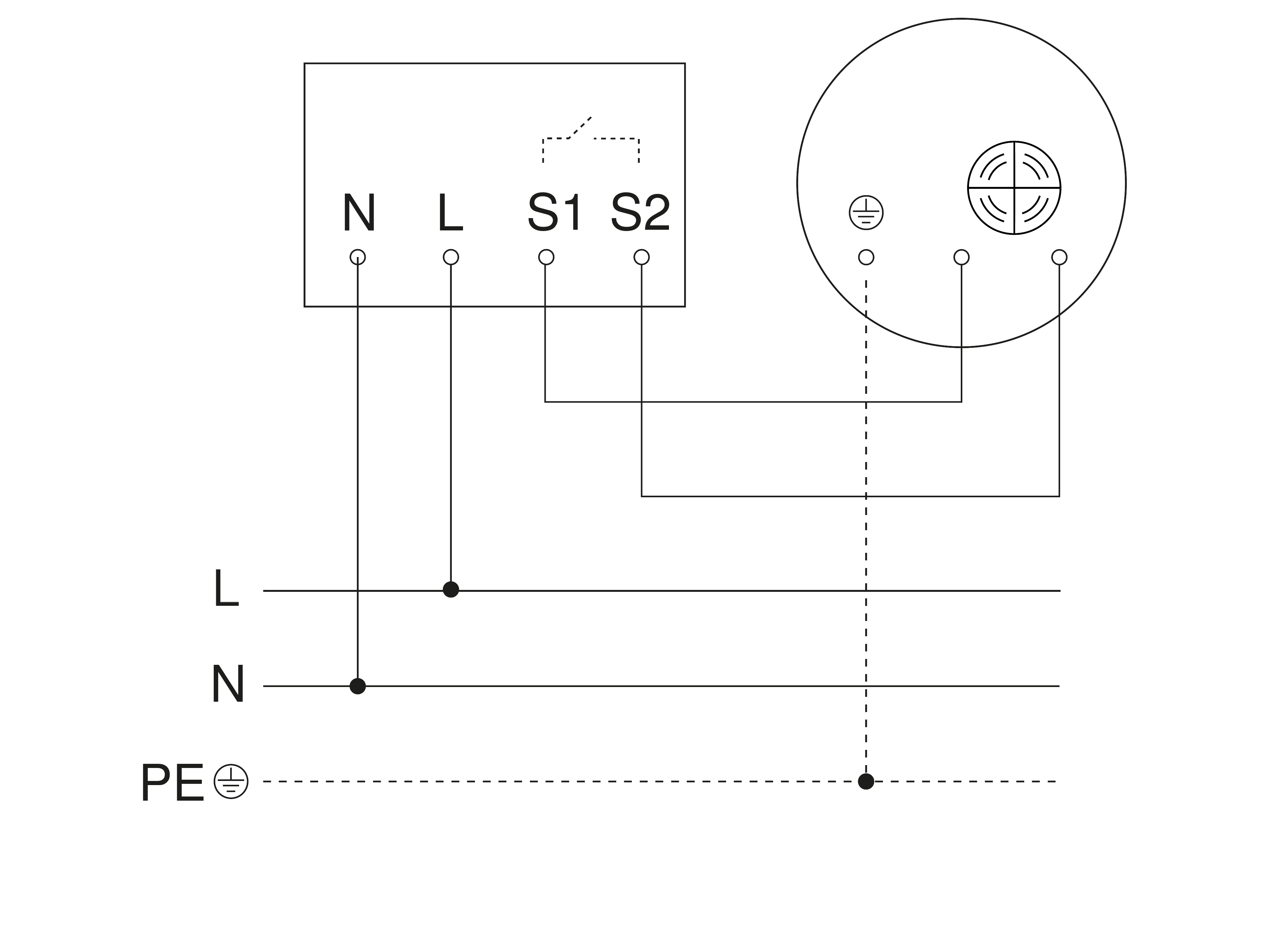

Schema elettrico 1

Schema elettrico Master
