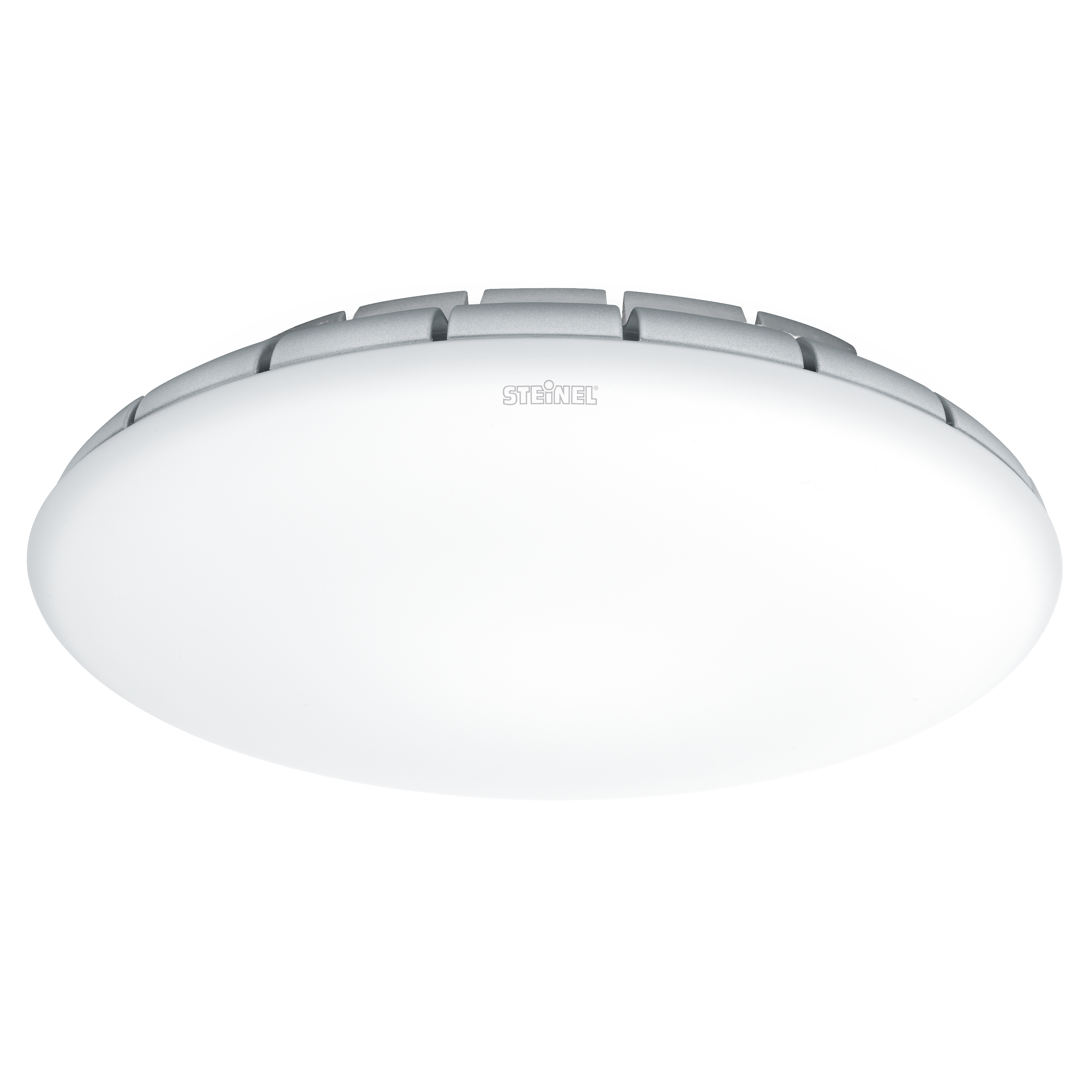

Nevalux RS PRO LED B1 Éclairage de secours bl. neutre

Nevalux RS PRO LED B1 Éclairage de secours bl. neutre

N° ELDAS® 941 003 439 · EAN-N° 4007841 065997

Données techniques Illustrations Schémas de câblage Téléchargements
Nevalux

Nevalux RS PRO LED B1 Éclairage de secours bl. neutre

N° ELDAS® 941 003 439

EAN-N° 4007841 065997

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · RS PRO R10 basic SC Singlepack - blanc neutre (067809)

Éclairage de secours conforme aux normes européennes. Hublot à détecteur hyper fréquence pour l'intérieur RS PRO LED B1 idéal lorsqu'il s'agit de répondre aux exigences d'un éclairage de secours décentralisé conforme aux normes, LED de 13,5 W/1166 lm, globe en PMMA, détection de 360°, portée comprise entre 1 et 8 m.

  • Système LED STEINEL inclus
  • Système de refroidissement des LED intelligent
  • Module d'éclairage de secours conforme à la norme EN 60598-2-22
  • Aluminium de qualité supérieure
  • Mise en réseau filaire possible

Dimensions

Dimensions Ø × H 300 x 67 mm

Électricité

Raccordement secteur 230 – 240 V / 50 Hz
Puissance 13,5 W

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Avec détecteur de mouvement Oui
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 160 °
Occultation par segments Oui
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Ø 8 m (50 m²)
Portée tangentielle Ø 8 m (50 m²)
Hauteur de montage 2,00 – 4,00 m
Hauteur de montage optimale 2,5 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître\nMaître/esclave
Mise en réseau via Câble

Technique d'éclairage

Flux lumineux mesuré 360° 1166 lm
Température de couleur 4000 K
Écart chromatique LED SDCM3
Avec ampoule Oui, système d'éclairage LED STEINEL
Ampoule LED non interchangeable
Culot sans
Système de refroidissement LED contrôle thermique actif
Démarrage progressif Non
Éclairage permanent commutable
Efficacité sans capot 86 lm/W
Flux lumineux éclairage de secours 21 lm

Durée de vie

Durée de vie LED max. °C 50000 h
Diminution du flux lumineux selon LM80 L70B10

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Non
Fonctions Lumiére de secours selon la norme EN 60598-2-22 durant 3 heurres
Réglages via Potentiomètres
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Résistance aux chocs IK07
Indice de protection IP20
Classe de protection II
Température ambiante 0 – 40 °C
Matériau du boîtier Aluminium
Matériau du cache PC opale
Lieu de montage mur plafond
Lieu d'application Intérieur
Type de montage En saillie
Application pièce couloir / allée\nvestiaires\nespace fonctionnel / local annexe\nkitchenette\ncage d\'escalier\nWC / salle d\'eau\nextérieur\nIntérieur
Couleur argenté

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Dessin technique

Zone de détection du capteur

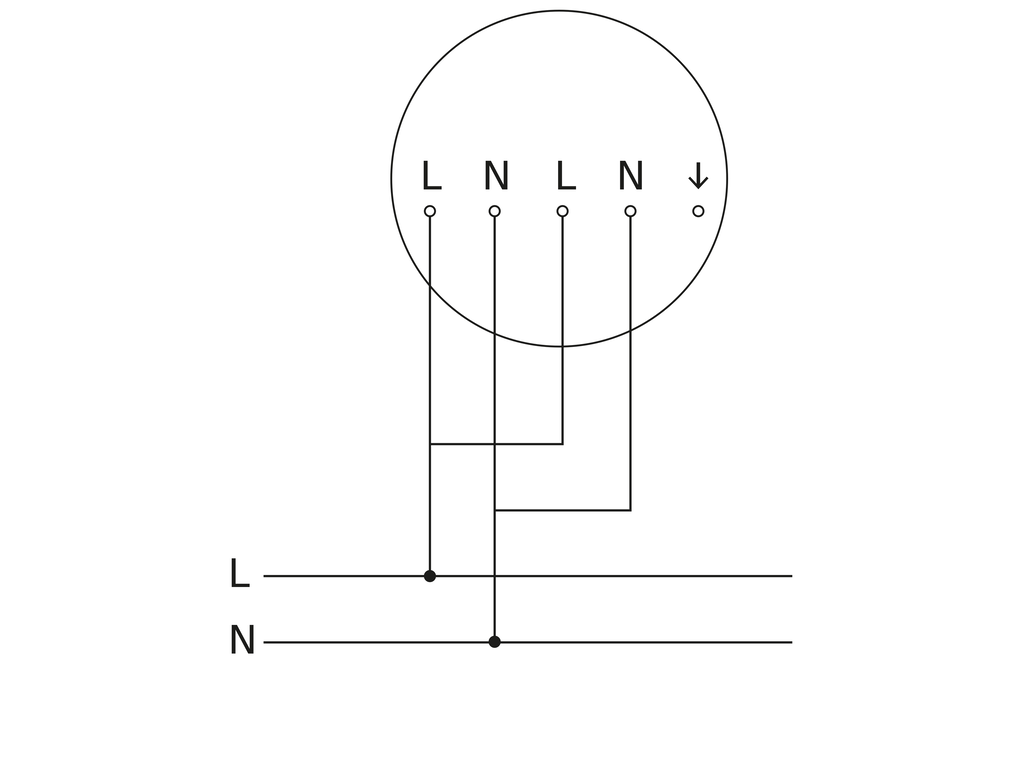

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/maître
