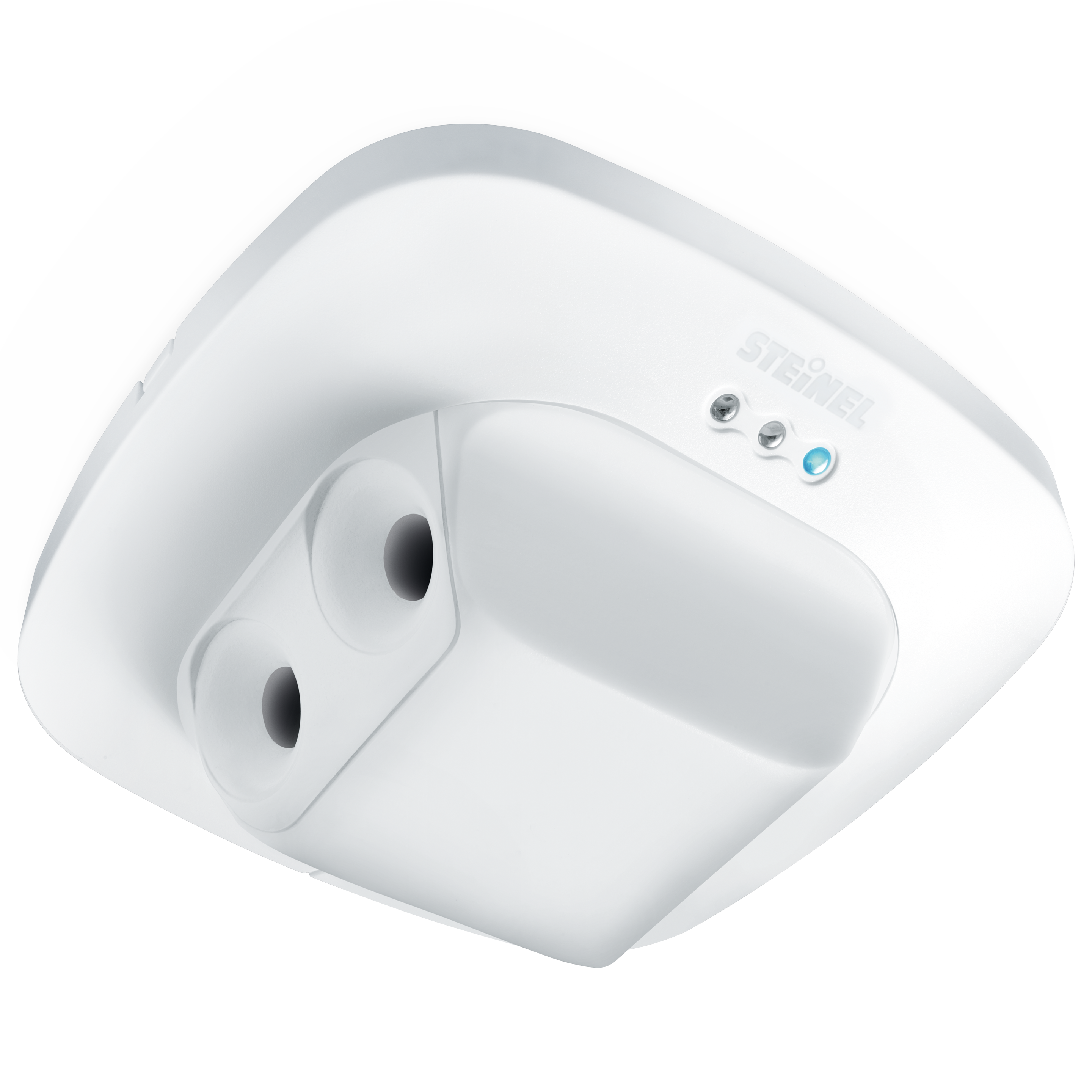

Nevalux Single US DALI-2 Input Device

Nevalux Single US DALI-2 Input Device

N° ELDAS® 535 933 100 · EAN-N° 4007841 057503

Données techniques Illustrations Schémas de câblage Téléchargements
Nevalux

Nevalux Single US DALI-2 Input Device

N° ELDAS® 535 933 100

EAN-N° 4007841 057503

Prix : Veuillez vous connecter pour voir les prix

Les tâches simples nécessitent des solutions simples. C'est ce que prouve notre détecteur à ultrasons de 180° Single US. Bien orienté, il détecte le moindre mouvement dans les entrées et les couloirs d'une longueur pouvant atteindre 10 mètres – même derrière des objets. Il ne détecte cependant pas les mouvements dans des pièces avoisinantes. C'est pourquoi le détecteur allume uniquement la lumière lorsque c'est vraiment nécessaire. DALI-2 Input Device permet aux détecteurs de transmettre les données de détection relevées aux systèmes de gestion de l'éclairage (p.e. LiveLink) de niveau supérieur.

  • Adaptateur en saillie en option
  • Corbeille de protection en option

Identification

Modèle Détecteur de présence

Dimensions

Dimensions L × l × H 71 x 120 x 120 mm

Électricité

Raccordement secteur 16 V
Détail tension d'alimentation Bus DALI
Sortie de commande DALI Adressable/Esclave

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Détecteur à ultrasons
Angle de détection 180 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale 10 x 3 m (30 m²)
Portée tangentielle 10 x 3 m (30 m²)
Hauteur de montage 2,50 – 3,50 m
Technologie US 40 kHz
Hauteur de montage optimale 2,5 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 10

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Température ambiante -25 – +55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce couloir / allée\ncage d\'escalier\nIntérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Dessin technique

Zone de détection du capteur

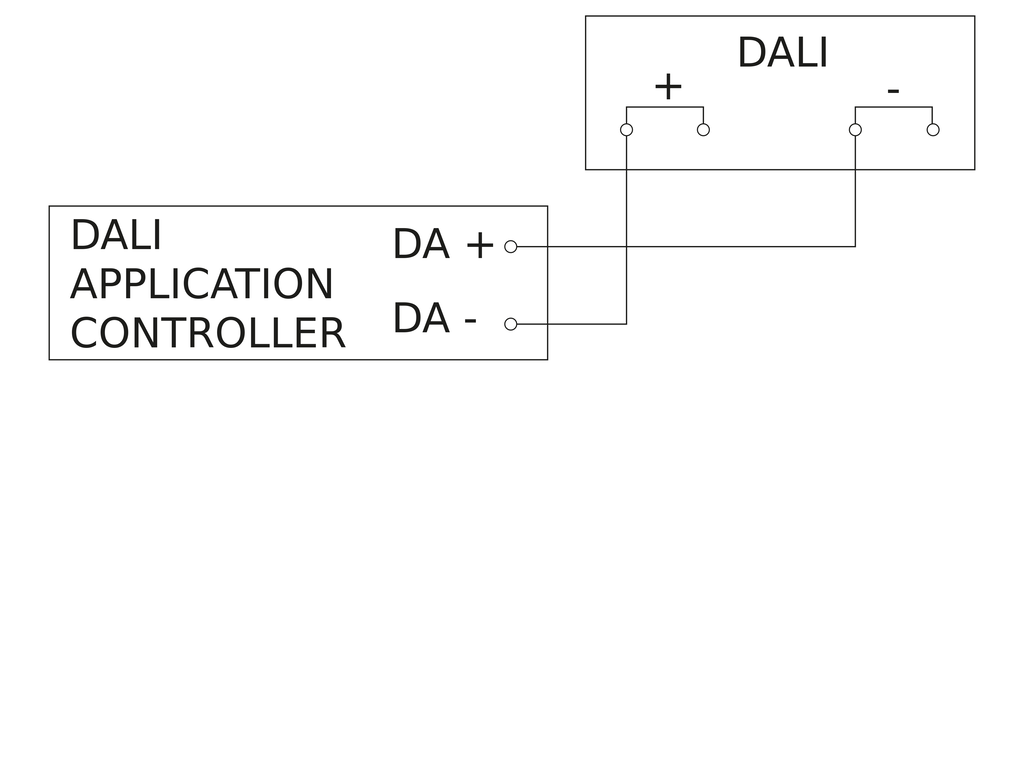

Schéma de câblage 1

Schéma du circuit
