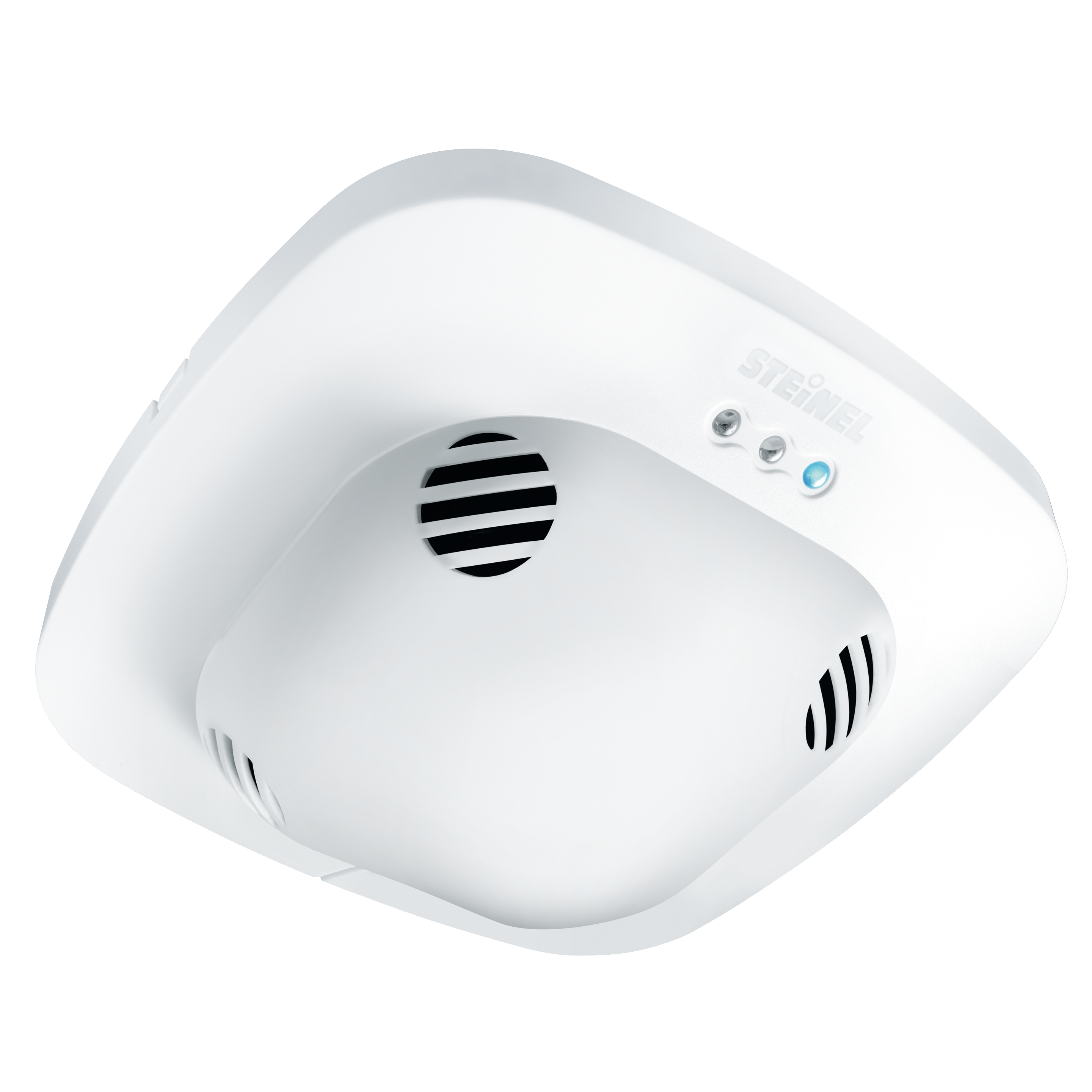

Nevalux US 360 DALI-2 Input Device

Nevalux US 360 DALI-2 Input Device

N° ELDAS® 535 933 300 · EAN-N° 4007841 057534

Données techniques Illustrations Schémas de câblage Téléchargements Accessoires
Nevalux

Nevalux US 360 DALI-2 Input Device

N° ELDAS® 535 933 300

EAN-N° 4007841 057534

Prix : Veuillez vous connecter pour voir les prix

Une détection sans obstacle. Détecteur de présence à ultrasons US 360 de 360°, idéal pour les bureaux, les salles de conférence, les entrepôts et les salles de classe. Zone de présence de 36 m², il ne connaît aucun obstacle, il entoure les objets mais ne les traverse pas, détection indépendante de la température, portée réglable électroniquement. DALI-2 Input Device permet aux détecteurs de transmettre les données de détection relevées aux systèmes de gestion de l'éclairage (p.e. LiveLink) de niveau supérieur.

  • Adaptateur en saillie en option
  • Corbeille de protection en option

Identification

Modèle Détecteur de présence

Dimensions

Dimensions L × l × H 67 x 120 x 120 mm

Électricité

Raccordement secteur 16 V
Détail tension d'alimentation Bus DALI
Sortie de commande DALI Adressable/Esclave

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Détecteur à ultrasons
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Ø 10 m (79 m²)
Portée tangentielle Ø 6 m (28 m²)
Hauteur de montage 2,50 – 3,5 m
Portée présence Ø 6 m (28 m²)
Technologie US 40 kHz
Hauteur de montage optimale 2,5 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 12
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu\'à 55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce salle de classe\nbureau individuel\nbureau grande surface\nsalle de conférences / salle de réunion\nsalle du personnel soignant\nsalle commune\nespace fonctionnel / local annexe\ncage d\'escalier\nWC / salle d\'eau\nIntérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Dessin technique

Zone de détection du capteur

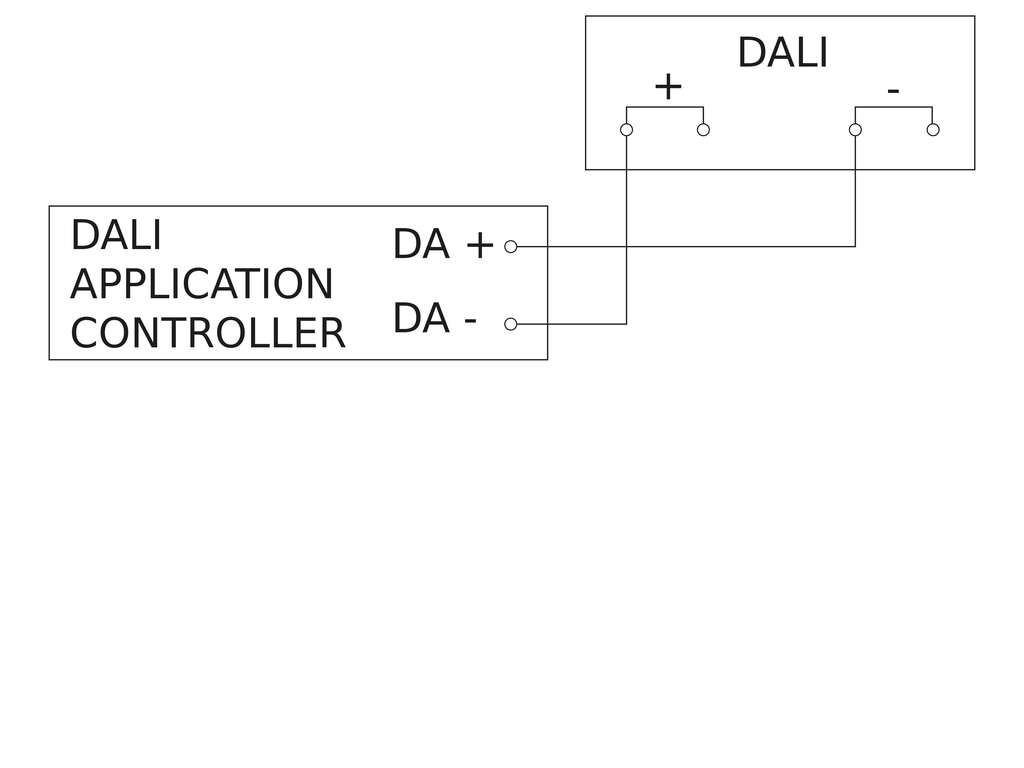

Schéma de câblage 1

Schéma du circuit
