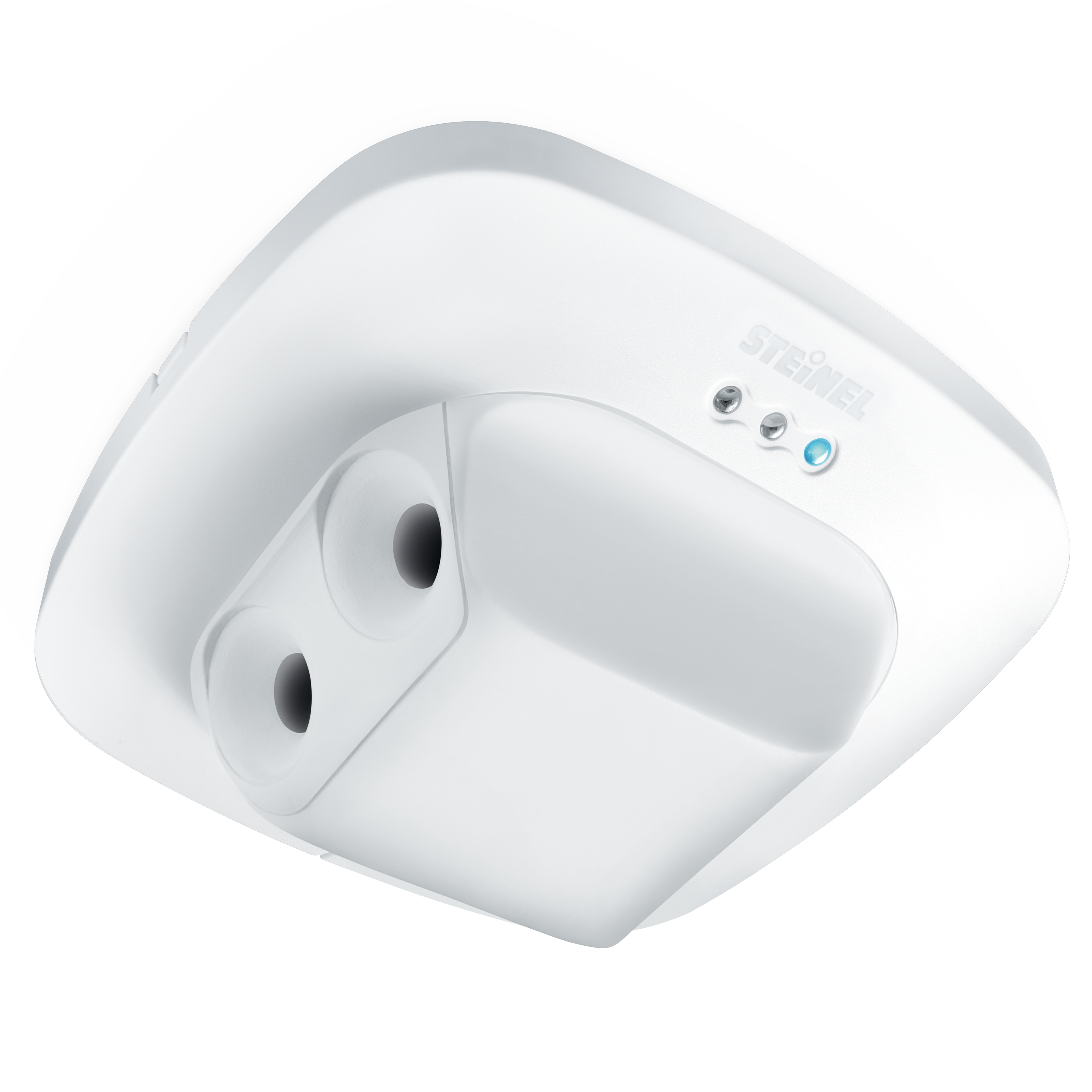

Steinel Dual US COM1 - encastré

Steinel Dual US COM1 - encastré

N° ELDAS® 535 932 210 · EAN-N° 4007841 007843

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Accessoires
Steinel

Steinel Dual US COM1 - encastré

N° ELDAS® 535 932 210

EAN-N° 4007841 007843

Prix : Veuillez vous connecter pour voir les prix

Il permet d'allumer la lumière avec une précision maximale dans les longs couloirs, dans les entrées et les corridors. Il permet, en effet, de reconnaître sans équivoque tous les objets. Cela ne pose aucun problème au détecteur Dual US grâce à la technologie à ultrasons. Monté à une hauteur comprise entre 2,5 et 3,5 mètres, le détecteur de présence réagit aux moindres mouvements indépendamment du sens de passage dans un angle de détection de 3 x 18 m. Mais seulement là : les personnes se trouvant dans des pièces avoisinantes ne sont, en effet, pas prises en compte. Cela en fait le détecteur de couloir idéal pour les bâtiments de bureaux et administratifs.

Identification

Modèle Détecteur de présence

Dimensions

Dimensions L × l × H 71 x 120 x 120 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 2000 W
Lampes fluorescentes ballast électronique 1500 W
Lampes fluorescentes non compensées 1000 VA
Lampes fluorescentes compensées en série 1000 VA
Lampes fluorescentes compensées en parallèle 1000 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 600 W
Charge capacitive en µF 176 µF

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Détecteur à ultrasons
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale 20 x 3 m (60 m²)
Portée tangentielle 20 x 3 m (60 m²)
Hauteur de montage 2,50 – 3,50 m
Technologie US 40 kHz
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître Maître/esclave
Mise en réseau via Câble
Nombre d'unités en réseau max. 10 capteurs

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Réglage du temps 30 s – 30 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Mode normal / mode test Semi-automatique / Automatique Mode bouton-poussoir / interrupteur Manuel ON / ON-OFF
Réglages via Télécommande Interrupteur DIP Potentiomètres Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu'à 55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce Intérieur couloir / allée
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Télécommandes en option

Adaptateur en saillie en option

Corbeille de protection en option

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/maître
