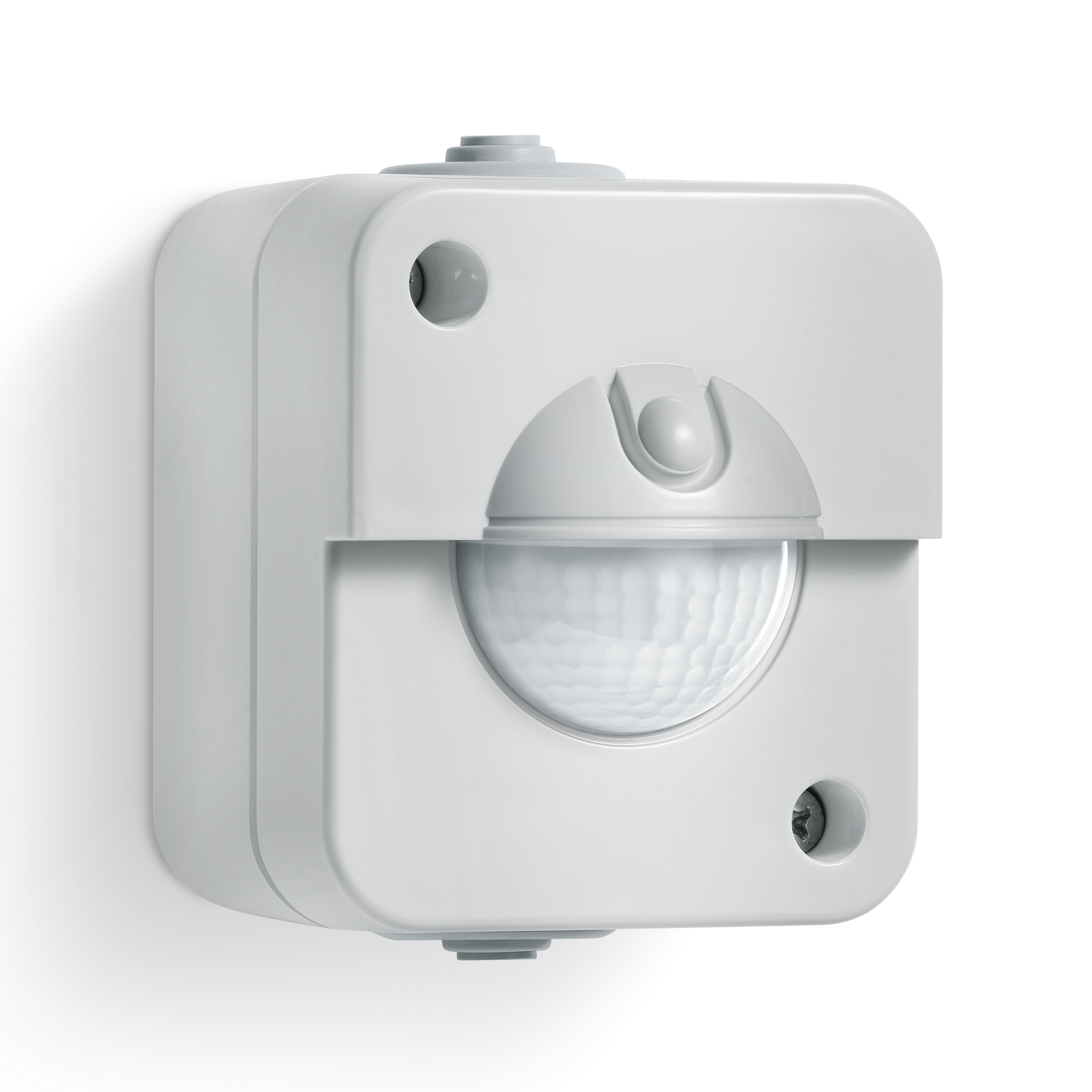

Steinel IR 180 AP easy En saillie

Steinel IR 180 AP easy En saillie

N° ELDAS® 535 942 210 · EAN-N° 4007841 066048

Données techniques Points forts Illustrations Schémas de câblage Téléchargements
Steinel

Steinel IR 180 AP easy En saillie

N° ELDAS® 535 942 210

EAN-N° 4007841 066048

Prix : Veuillez vous connecter pour voir les prix

Vous revenez des courses et déchargez des caisses de boissons de votre voiture. Chargé(e) comme un mulet, vous amenez vos achats dans le garde-manger. Le détecteur de mouvement encastré IR 180 AP easy allume et éteint automatiquement et sans contact la lumière dès que vous quittez la pièce. Cet interrupteur intelligent est particulièrement adapté aux entrées, aux cuisines, aux WC d'appoint et à d'autres pièces de passage. Son montage est d'ailleurs extrêmement intelligent. Il vous suffit de remplacer vos interrupteurs classiques. Il fonctionne toujours peu importe s'il s'agit d'installations bifilaires ou trifilaires. Allume toutes les sources lumineuses.

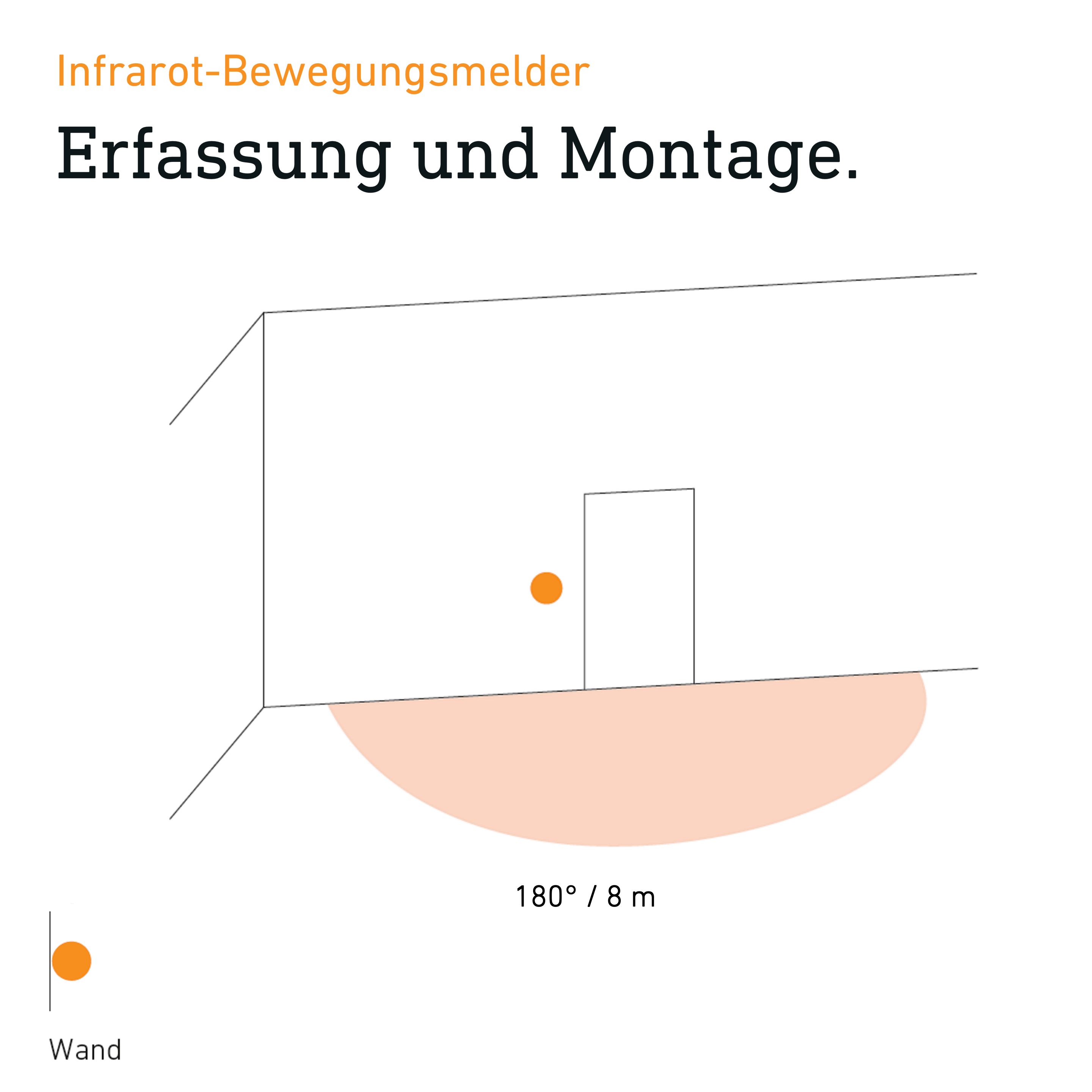

  • Détecteur de mouvement infrarouge avec angle de détection de 180° et portée de détection jusqu'à 8 m
  • Pour le montage mural en saillie à l'intérieur et à l'extérieur (IP 54), pour un équipement ultérieur simple en éclairage automatique dans les constructions neuves et existantes (Pour installation à 2 et 3 fils)
  • En plastique résistant aux UV pour une longue durée de vie
  • Réglage en continu de la durée (5 sec. - 30 min.) et de la luminosité d'allumage (2-1000 lux), fonction d'apprentissage, bouton-poussoir pour une utilisation comme interrupteur d'éclairage traditionnel
  • Commute de manière fiable n'importe quelle source lumineuse avec une charge de commutation totale de 200 W max. (sources lumineuses LED max. 160 W/50 pcs.)
  • Accessoires de montage inclus - emballage sans plastique

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions L × l × H 82 x 72 x 67 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 200 W
Sortie de commutation 1 ohmique 200 W
Lampes fluorescentes ballast électronique 150 W
Lampes fluorescentes non compensées 150 VA
Lampes fluorescentes compensées en série 150 VA
Lampes fluorescentes compensées en parallèle 150 VA
Sortie de commutation 1 lampes halogènes basse tension 200 VA
Lampes LED < 2 W 40 W
Lampes LED > 2 W < 8 W 100 W
Lampes LED > 8 W 160 W
Charge capacitive en µF 132 µF
Sortie de commutation 1 nombre de lampes LED/fluorescentes 4 pcs.

Technologie de détection

Hauteur de montage max. 2,20 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 180 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale r = 3 m (14 m²)
Portée tangentielle r = 8 m (101 m²)
Zones de commutation 96 zones de commutation
Hauteur de montage 0,90 – 2,20 m
Hauteur de montage optimale 1,1 m

Connectivité

Mise en réseau Oui

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 30 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Potentiomètres
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP54
Classe de protection II
Température ambiante de 0 jusqu'à 40 °C
Lieu de montage mur
Lieu d'application Extérieur Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce Intérieur WC / salle d'eau couloir / allée espace fonctionnel / local annexe extérieur
Couleur gris
Couleur RAL 7035

Contenu de la livraison et garantie

Garantie fabricant 3 ans
Support mural d'angle inclus Non

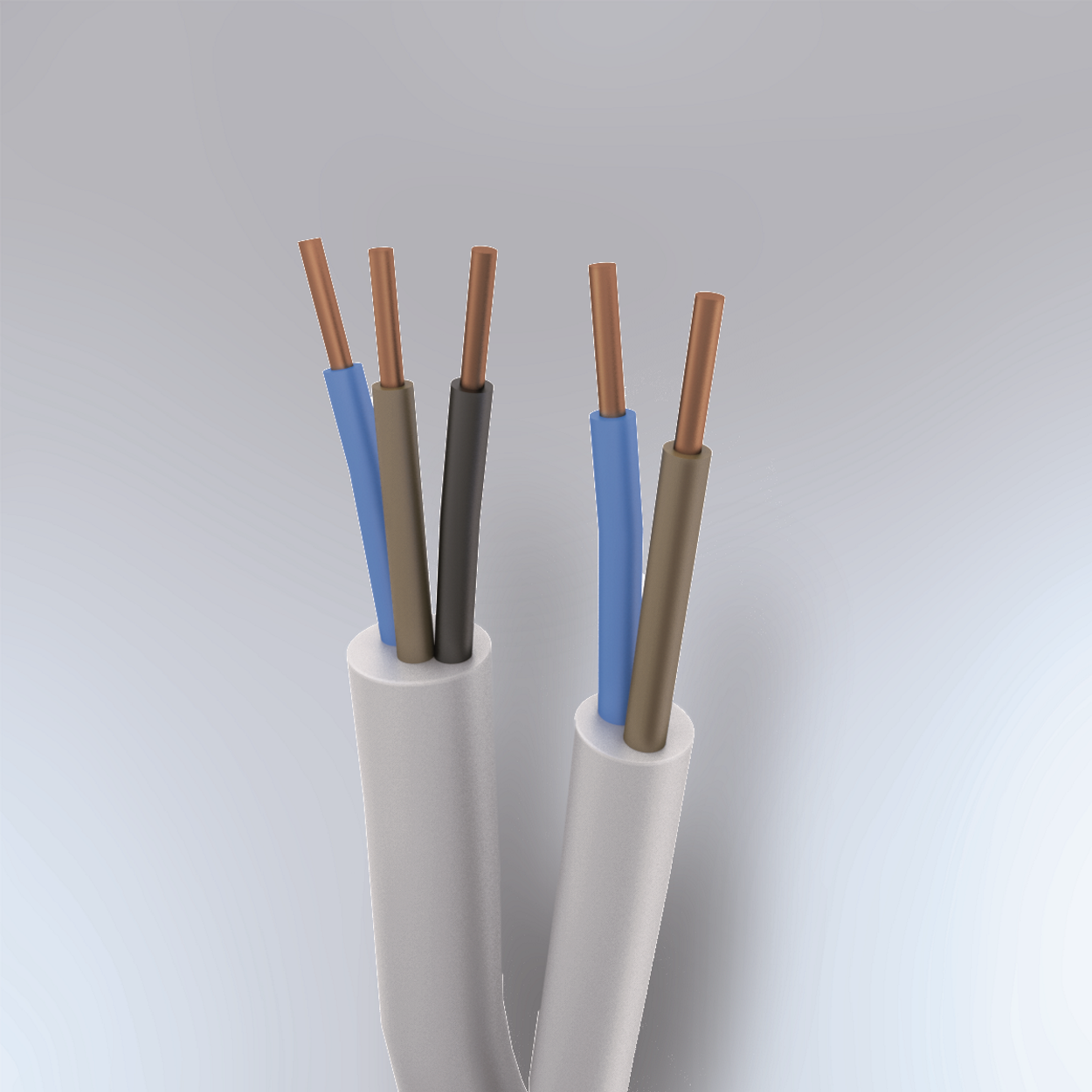

Installation bifilaire ou trifilaire

Dessin technique

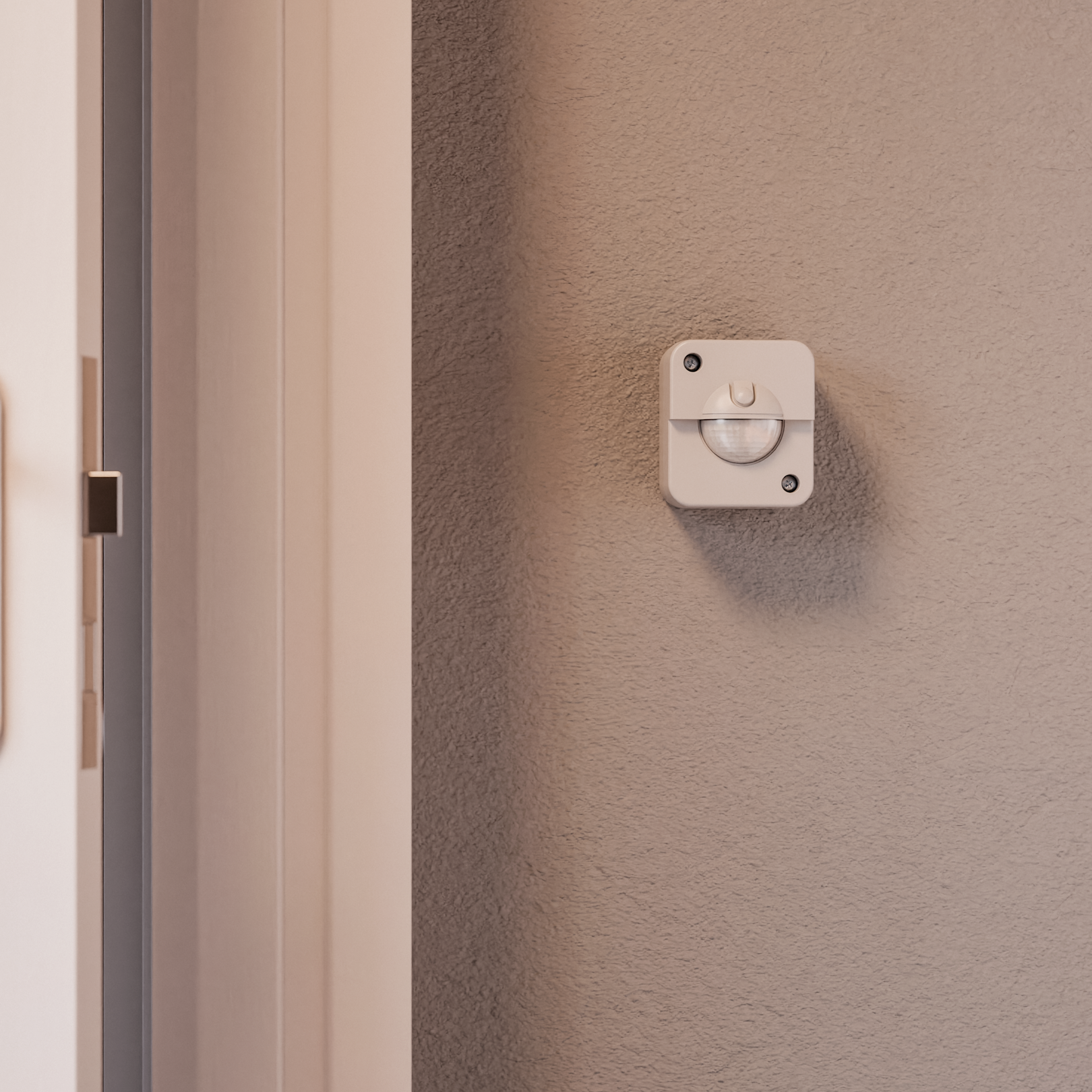

Zone de détection du capteur

Schéma de câblage 1

Schéma de raccordement pour câblage bifilaire

Schéma de câblage 2

Schéma de raccordement pour câblage trifilaire
