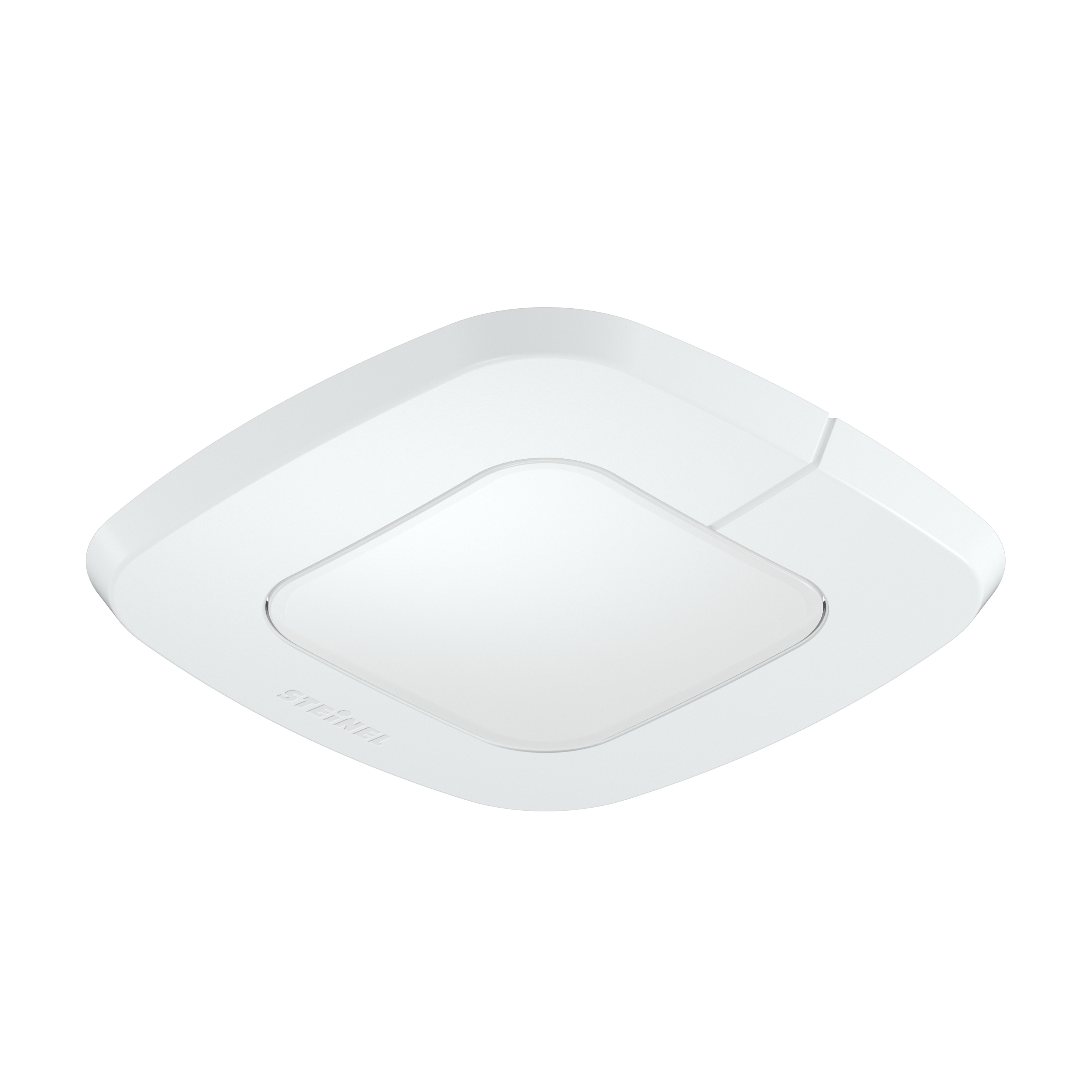

Steinel IR Quattro SLIM XS 4m KNX - carré blanc

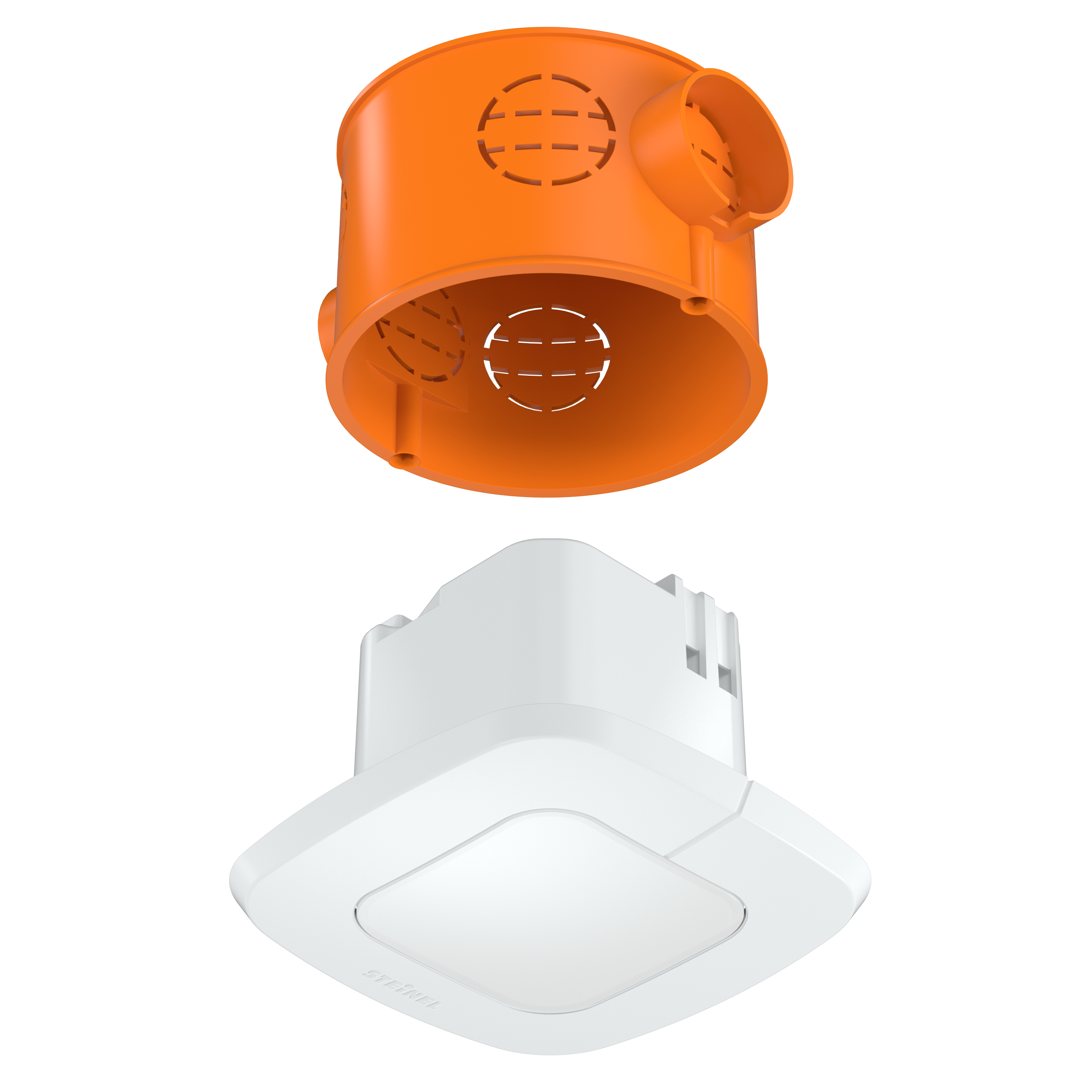

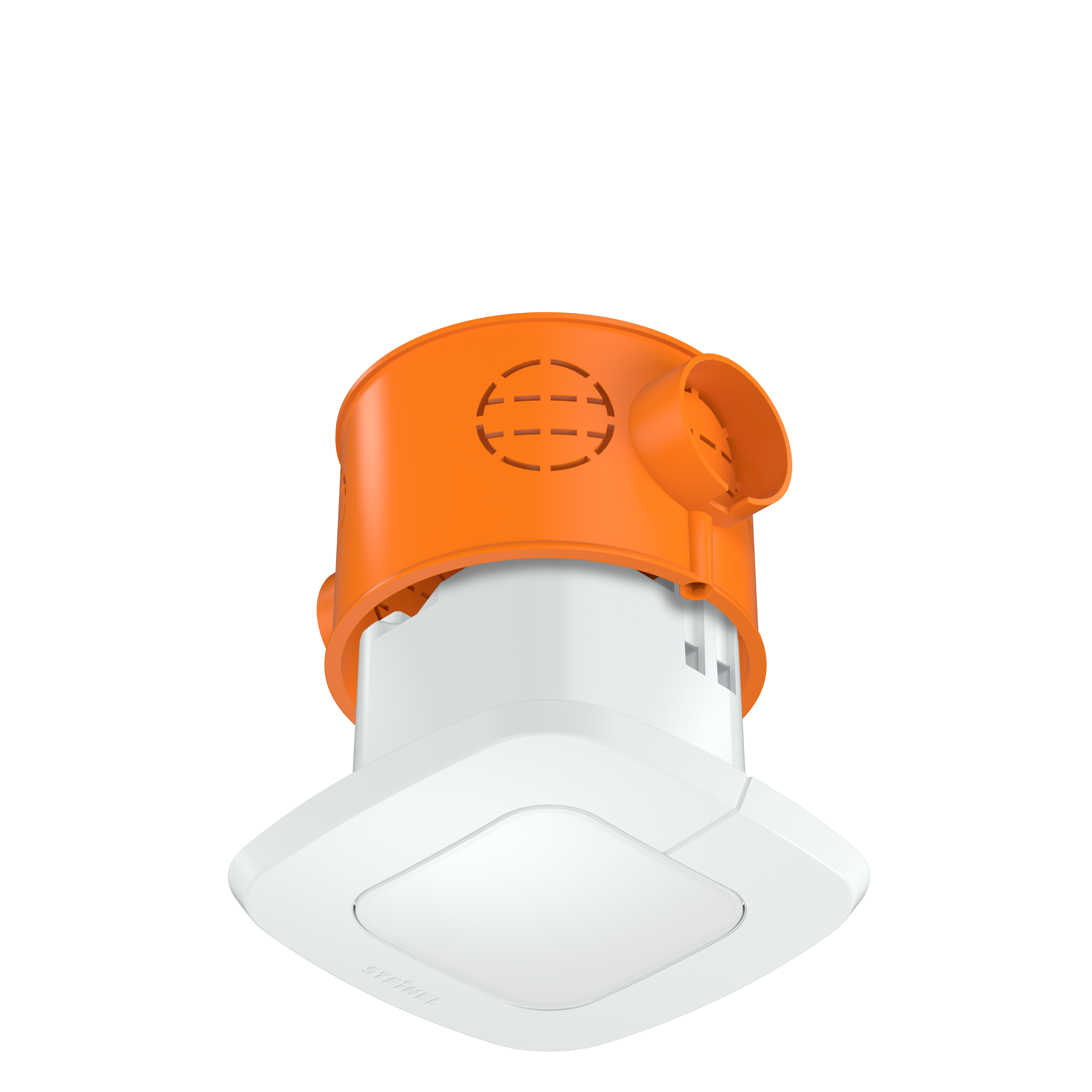

Détecteur de présence plat pour chambres d'hôtel, soins et WC. Se monte en boîte encastrée.

N° ELDAS® 535 935 808

EAN-N° 4007841 058500

Prix : Veuillez vous connecter pour voir les prix

Couleur

blanc noir

Variante

230V, 1 canal DALI-2 Input Device KNX

En réponse à de multiples demandes. Le détecteur de présence ultraplat IR Quattro SLIM XS invisible est encastré dans le mur ou le plafond. Le nouveau format pratique de la taille d'une boîte de branchement encastrée permet de réaliser une symbiose étonnamment discrète avec l'environnement et il peut être monté dans toutes les boîtes de branchement encastrées courantes. En bref, notre détecteur de présence le plus plat de tous nos détecteurs de présence passe inaperçu , mais est pourtant là lorsqu'il s'agit de détecter le moindre mouvement.

Identification

Modèle Détecteur de présence

Variantes

Version KNX
Couleur blanc

Dimensions

Dimensions L × l × H 49 x 80 x 80 mm

Électricité

Détail tension d'alimentation Bus KNX

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 71 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Détail de la portée Lentille rétinienne et une structure de Fresnel hexagonale
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 4 x 4 m (16 m²)
Zones de commutation 408 zones de commutation
Hauteur de montage 2,5 – 4,0 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Esclave, Maître/Maître
Fonctions KNX Interrupteur crépusculaire Fonction balisage Valeur de luminosité Sortie CVC Réglage de l'éclairage permanent Sortie de la lumière 4x Sortie présence Fonction diurne / nocturne Fonction logique
Avec coupleur de bus Oui
Mise en réseau via KNX

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Réglage du temps 60 s – 255 min
Fonction lumière de base Oui
Durée fonction lumière de base Marche forcée-ACTIVÉE, 1-255 min, toute la nuit
Lumière principale réglable 0 - 100 %
Réglages via Logiciel ETS, Télécommande, Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 50 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Indice de protection IP20
Température ambiante 0...+40 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Plastique
Application pièce Intérieur, WC / salle d'eau, bureau individuel, chambre d’hôtel, chambre médicalisée, espace fonctionnel / local annexe
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

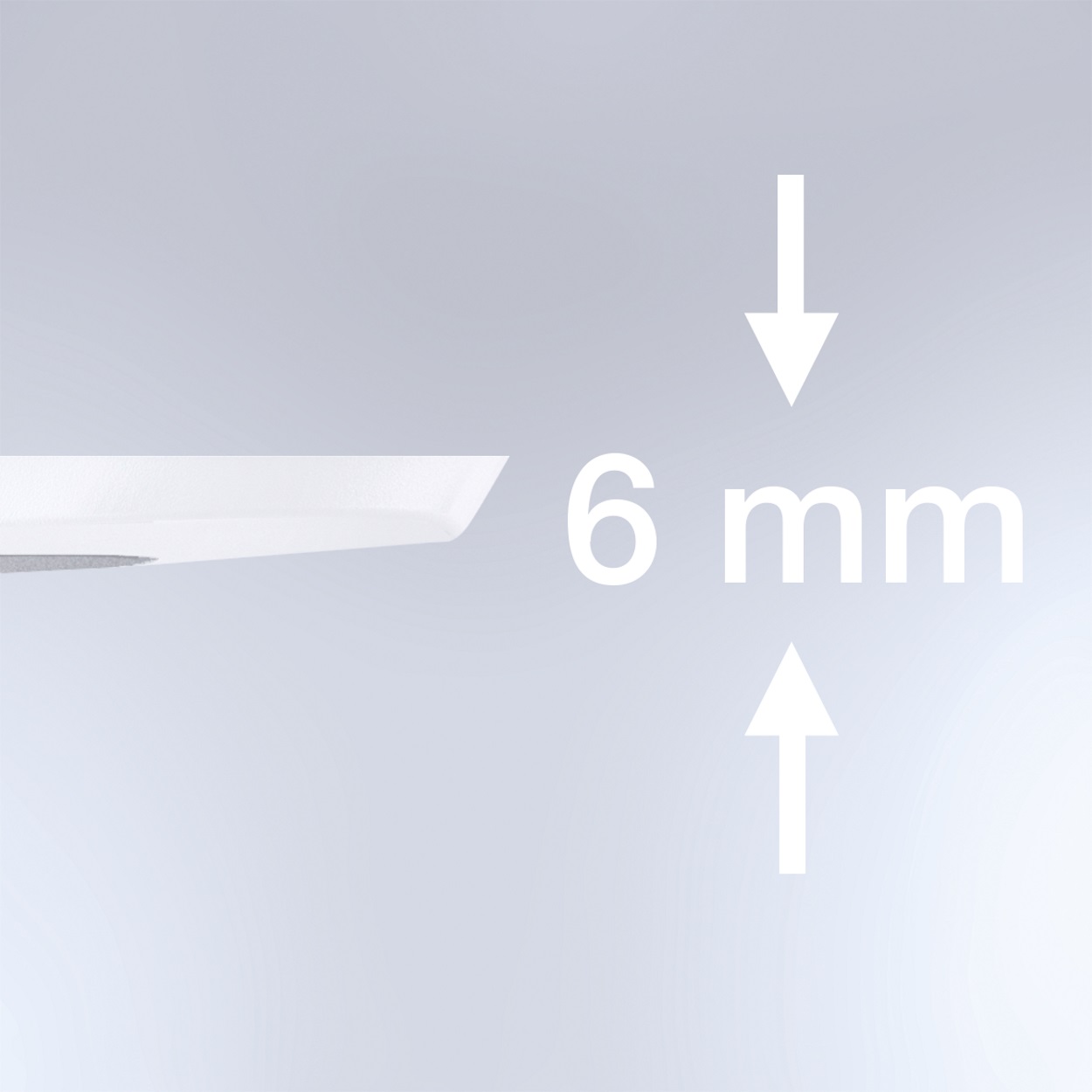

Partie visible après montage extrêmement petite

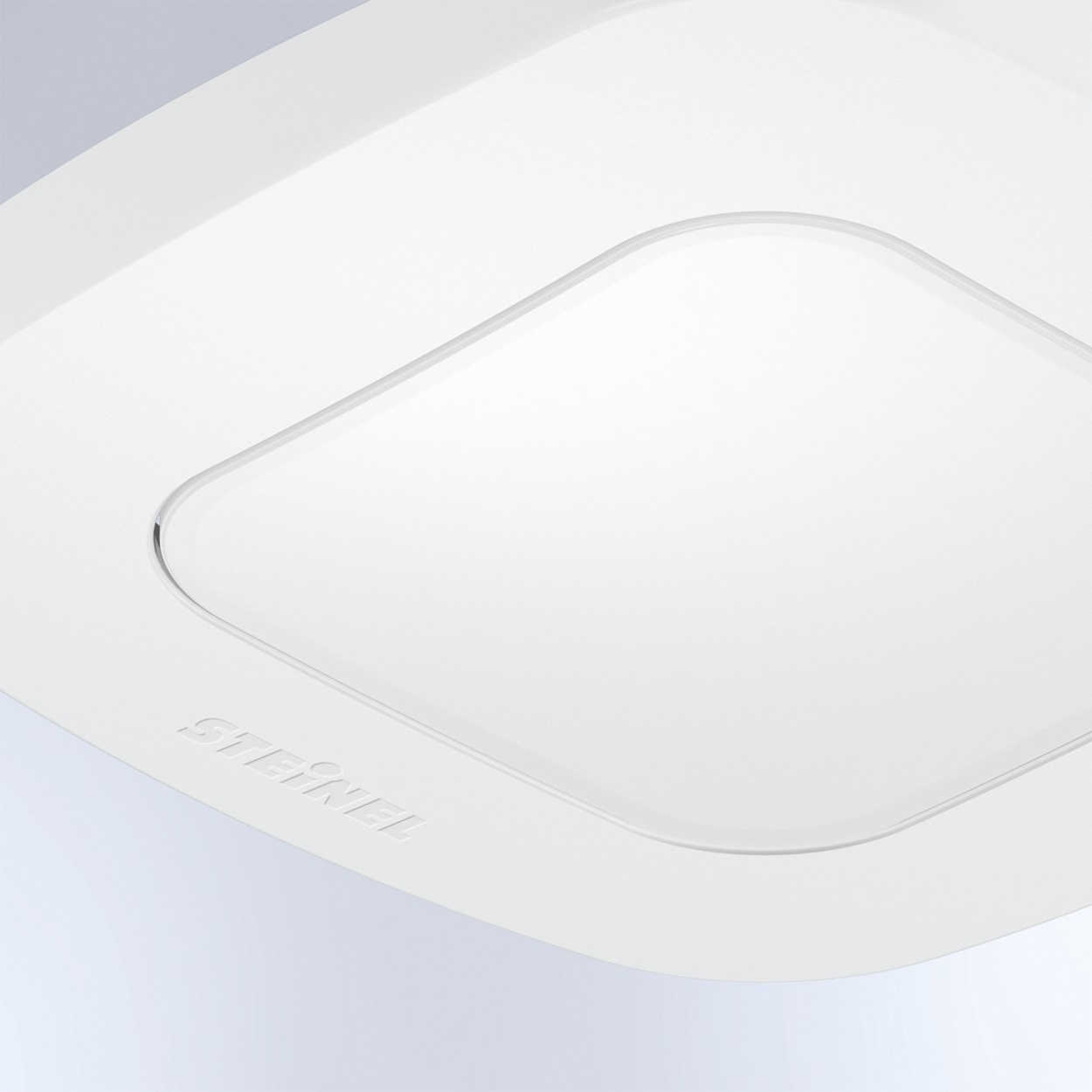

Lentille rétinienne de qualité supérieure

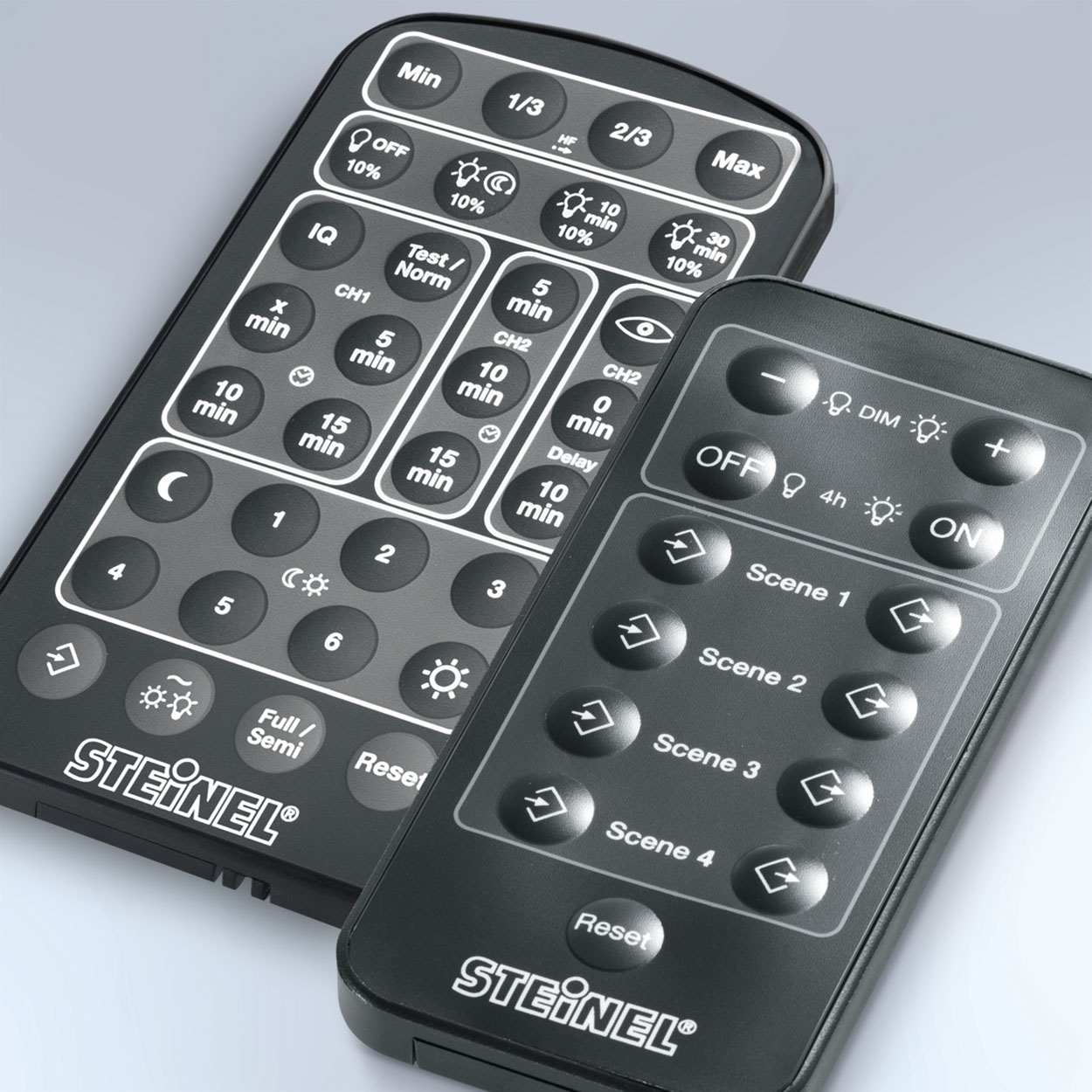

Uniquement réglable avec télécommandes disponibles en option

Télécommande Smart Remote en option

Dessin technique

Zone de détection du capteur
