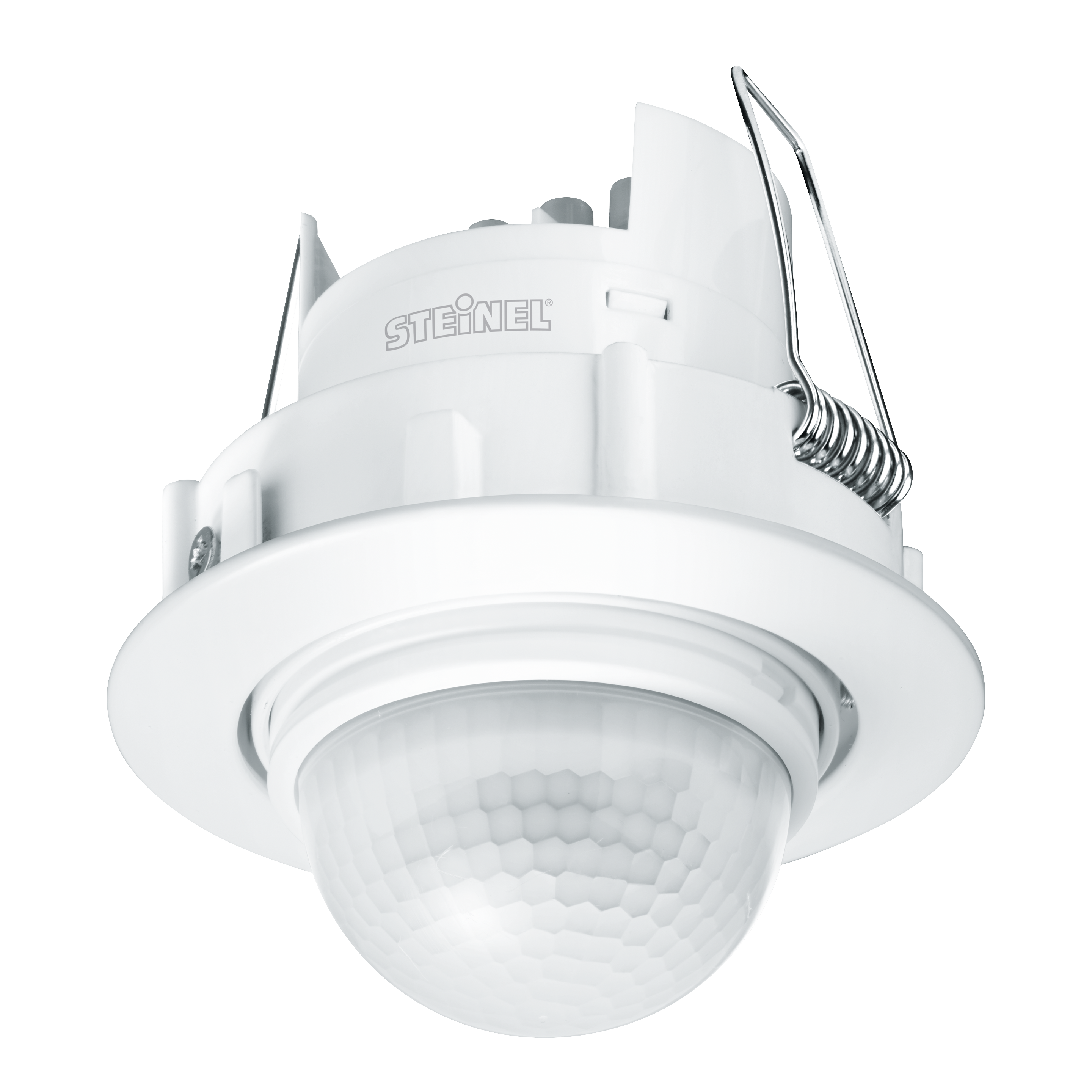

Steinel IS D360 blanc

Steinel IS D360 blanc

N° ELDAS® 535 997 300 · EAN-N° 4007841 601317

Données techniques Points forts Illustrations Schémas de câblage Téléchargements
Steinel

Steinel IS D360 blanc

N° ELDAS® 535 997 300

EAN-N° 4007841 601317

Fin de série

Ce produit est en fin de série et disponible jusqu'à épuisement du stock. Aucun produit successeur n'a été annoncé à ce jour.

Prix : Veuillez vous connecter pour voir les prix

Découvrez le pilotage presque invisible des spots intégrés aux plafonds surbaissés. Le modèle IS D360 peut être intégré dans tous les cadres de spots courants. C'est pourquoi, il ressemble au premier coup d'œil à une source lumineuse (par ex. GU10). Ce n'est qu'en regardant de plus près que l'on voit la lentille multiple. C'est la technologie des détecteurs intelligemment intégrée de STEINEL.

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions Ø × H 83 x 82 mm

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Puissance 1000 W
Sortie de commutation 1 ohmique 1000 W
Lampes fluorescentes ballast électronique 750 W
Lampes fluorescentes non compensées 500 VA
Lampes fluorescentes compensées en série 900 VA
Sortie de commutation 1 lampes halogènes basse tension 1000 VA
Lampes LED < 2 W 16 W
Lampes LED > 2 W < 8 W 64 W
Lampes LED > 8 W 64 W
Charge capacitive en µF 88 µF

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale Ø 8 m (50 m²)
Portée tangentielle Ø 16 m (201 m²)
Niveaux de détection 10
Zones de commutation 720 zones de commutation
Hauteur de montage 2,5 – 4,0 m
Hauteur de montage optimale 2,5 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Maître
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 5 s – 20 min
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Potentiomètres
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante -20...+50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Encastré plafond
Matériau Plastique
Application pièce Intérieur, WC / salle d'eau, couloir / allée, espace fonctionnel / local annexe
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

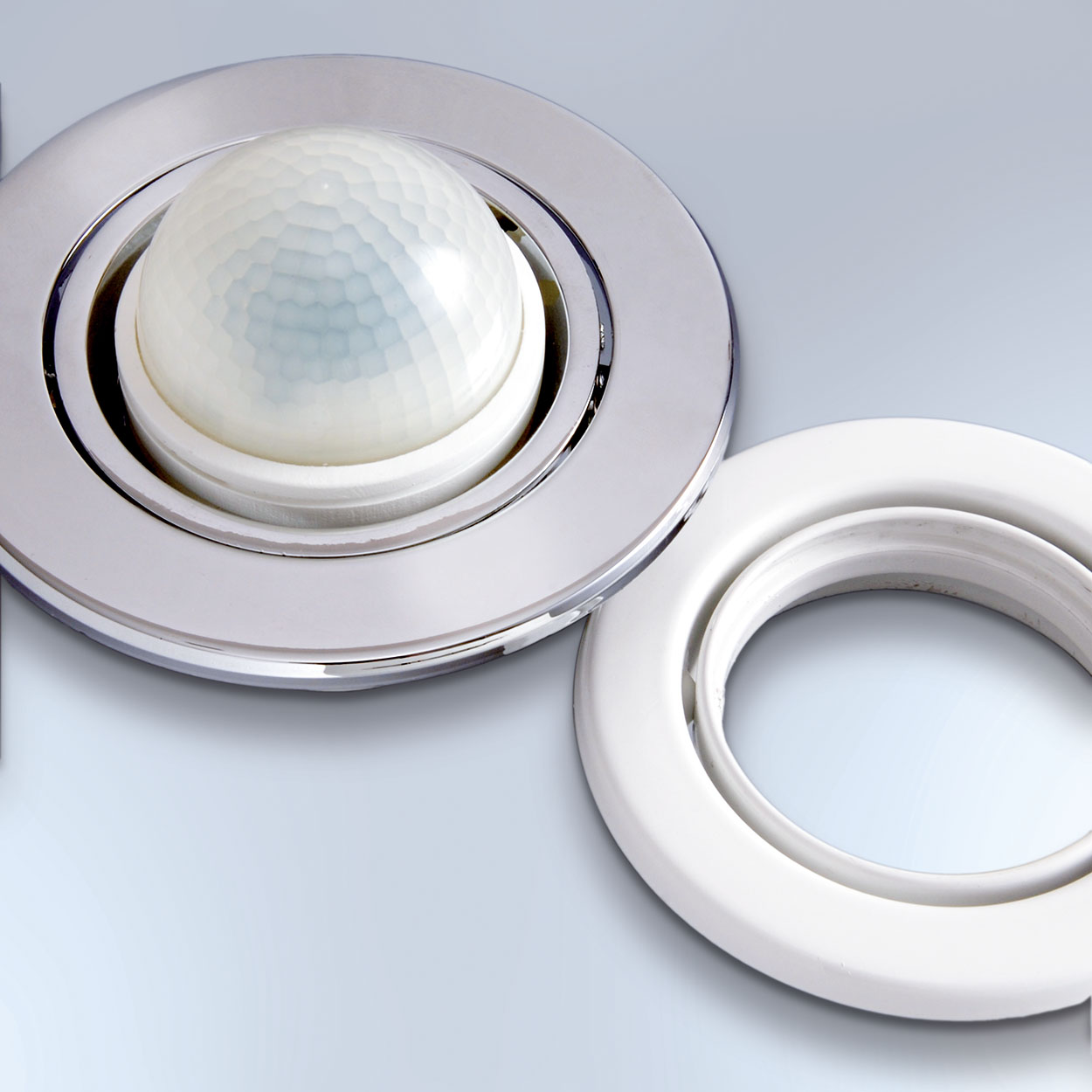

Vous pouvez utiliser le cadre de votre choix. Cotes de montage : DA = Ø 73 mm, ET = 53 mm

Dessin technique

Zones de détection du capteur

Schéma de câblage 1

Schéma du circuit principal 230V

Schéma de câblage 2

Schéma du circuit principal PF
