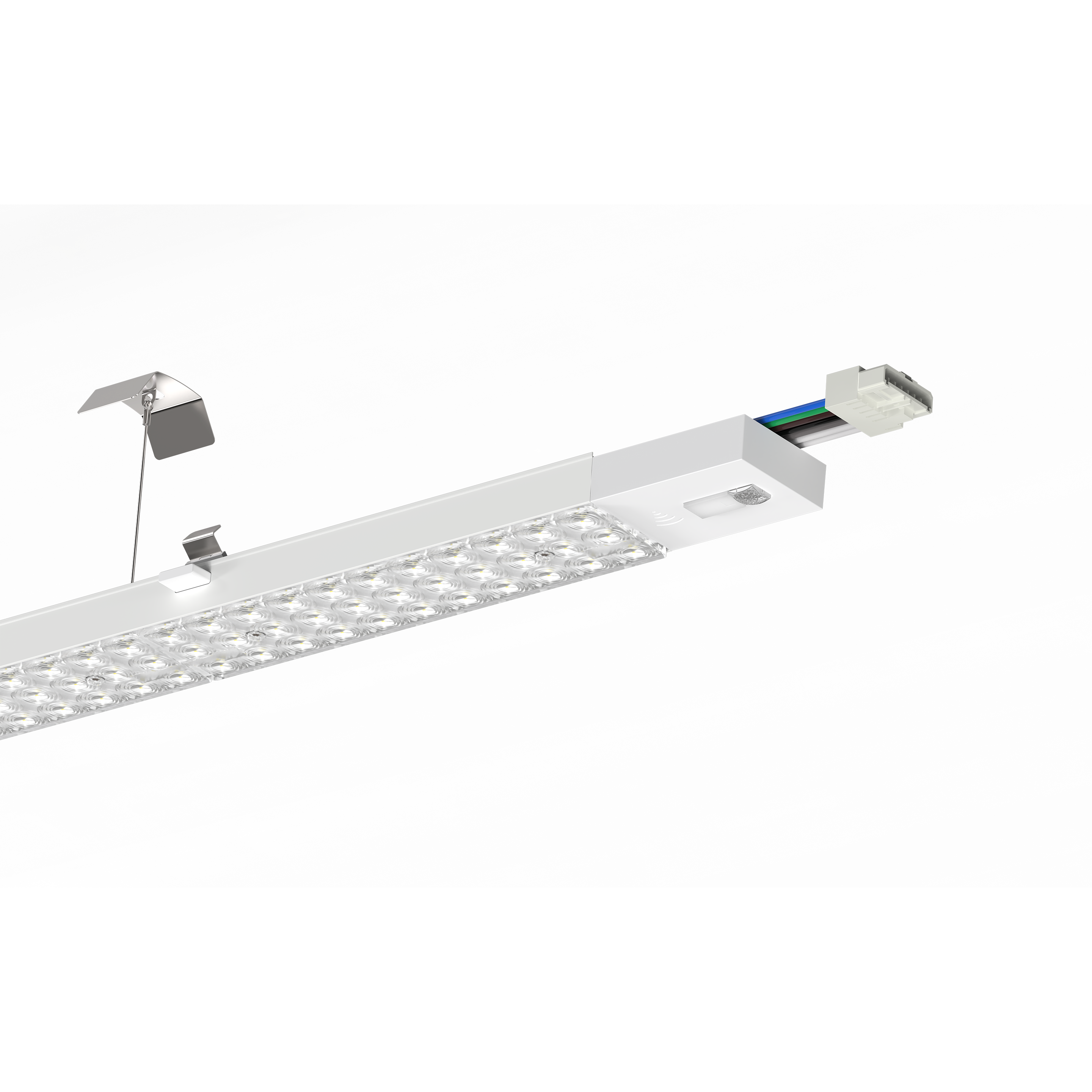

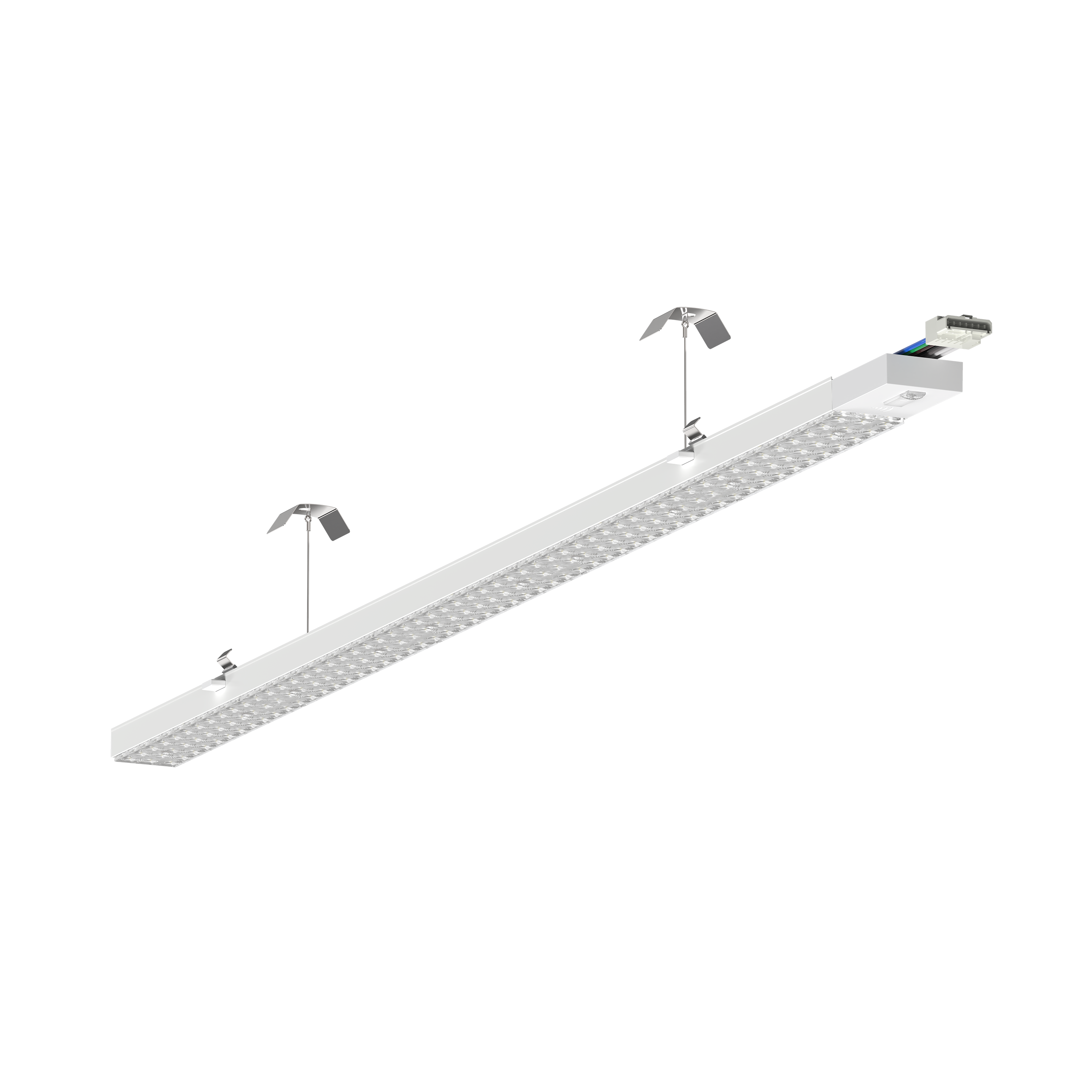

Nevalux asali connect B1500 4K 120

Codice prodotto 221580

Intelligenza

DALI senza intelligenza Connect incl. controllo luce

Ottica

120 gradi 90 gradi UGR 19

L'inserto universale asali di nevalux è progettato per la ristrutturazione professionale di file continue esistenti con tubi fluorescenti T5 o T8. L'apparecchio utilizza l'installazione esistente del canale. I vecchi moduli luminosi possono essere sostituiti con moduli nuovi in modo semplice, rapido e senza attrezzi. L'inserto si adatta alla maggior parte delle file continue disponibili sul mercato. Le varianti intelligenti dell'inserto asali Connect sono dotate di sensori di presenza e luminosità integrati in combinazione con il collegamento in rete Bluetooth. Il risultato è un potente sistema di controllo della luce e una flessibilità illimitata nella formazione dei gruppi di illuminazione. I risparmi ottenuti con la tecnologia LED sono considerevoli e consentono di richiedere sovvenzioni.

Apparecchio universale per la ristrutturazione professionale di file continue con tubi fluorescenti T5 o T8
Compatibile con la maggior parte dei sistemi a file continue disponibili sul mercato
A scelta, come versione intelligente Connect o come apparecchio DALI convenzionale
Fino al 95% di risparmio energetico con gli apparecchi Connect grazie alla regolazione costante della luce e al rilevamento di presenza
Efficienza dell'apparecchio molto elevata, con circa 160 lumen per watt
Disponibile anche in versione office con UGR <19

Varianti

Flusso luminoso 10880 lm

Dimensioni

Dimensioni L × P × A 1528 x 64.7 x 30 mm

Elettrico

Allacciamento alla rete 200...240 V / 50 – 60 Hz

Potenza 68 W

Alimentatore sostituibile Sì

Tipo di cablaggio con cablaggio passante

Corrente nominale LED 310 mA

Numero massimo di apparecchi per interruttore automatico C10: 12x, C13: 15x, C16: 19x, C20: 24x, B10: 7x , B13: 9x, B16: 11x, B20: 14x

Tecnologia dei sensori

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 360 °

Portata radiale 4 x 4 m (16 m²)

Portata tangenziale 6 x 6 m (36 m²)

Altezza di montaggio < 10 m

Portata presenza 4 x 4 m (16 m²)

Con sensore di luce Sì

Connettività

Con controllo di rete radio Sì

Tecnica dell'illuminazione

Temperatura di colore 4000 K

Deviazione cromatica LED SDCM3

Indice di resa cromatica 80-89

Lampadina LED

Flusso luminoso 10880 lm

Angolo del fascio 120°

Efficienza luminosa dell'apparecchio 160 lm/W

Valore di abbagliamento UGR < 26

Durata

Durata LED (25 °C) 50000 h

Impostazioni

Dimmerazione DALI Sì

Con luce di emergenza No

Adatto per configurazione a linea continua Sì

Con controllo luce a programma Si

Alloggiamento e materiale

Grado di protezione IP40

Classe di protezione I

Temperatura ambiente -20...45 °C

Materiale dell'alloggiamento Alluminio

Materiale della copertura Lente trasparente

Tipo di montaggio Utilizzo in fila continua

Colore bianco

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Certificati ed EPREL

Classe di efficienza energetica EPREL C

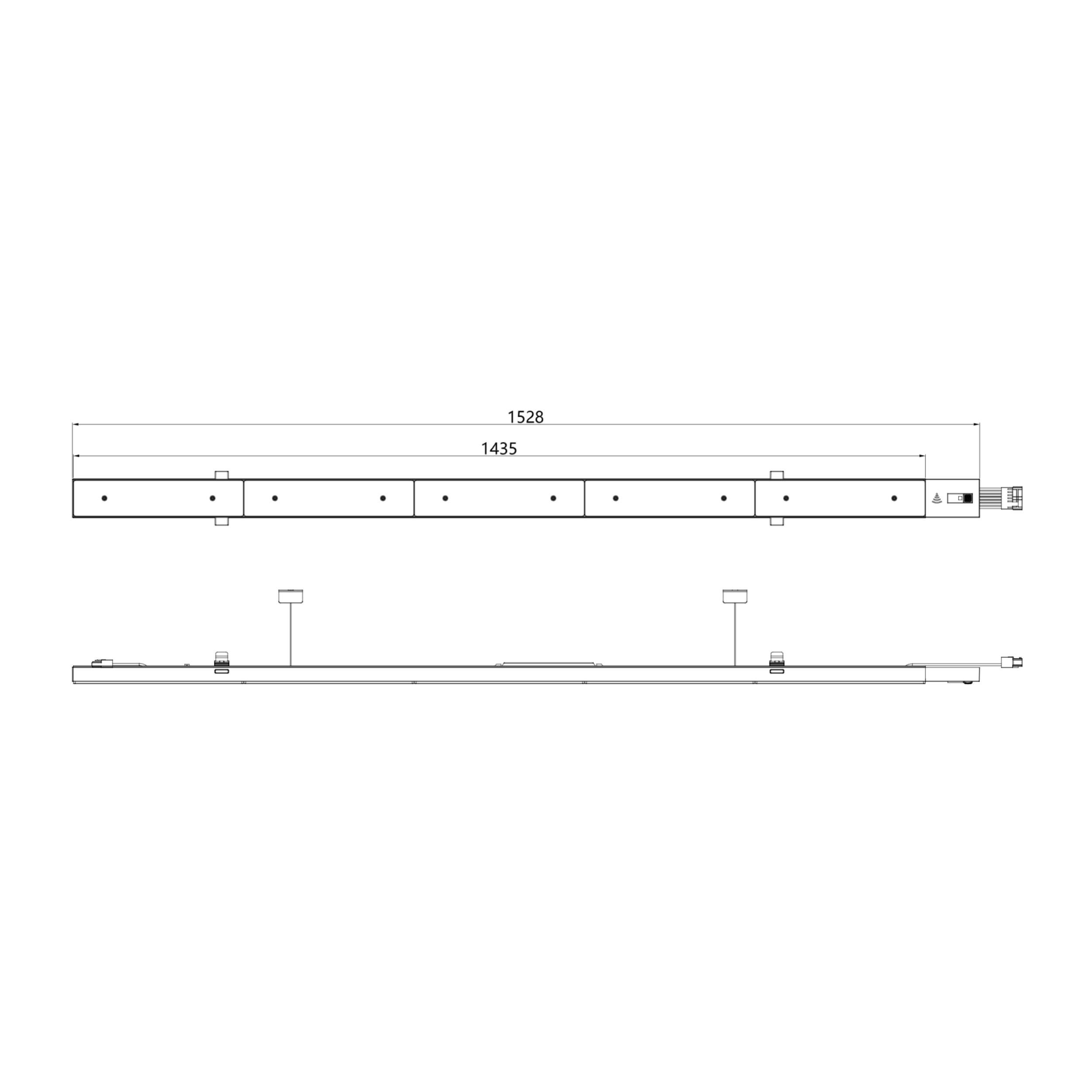

Disegno tecnico

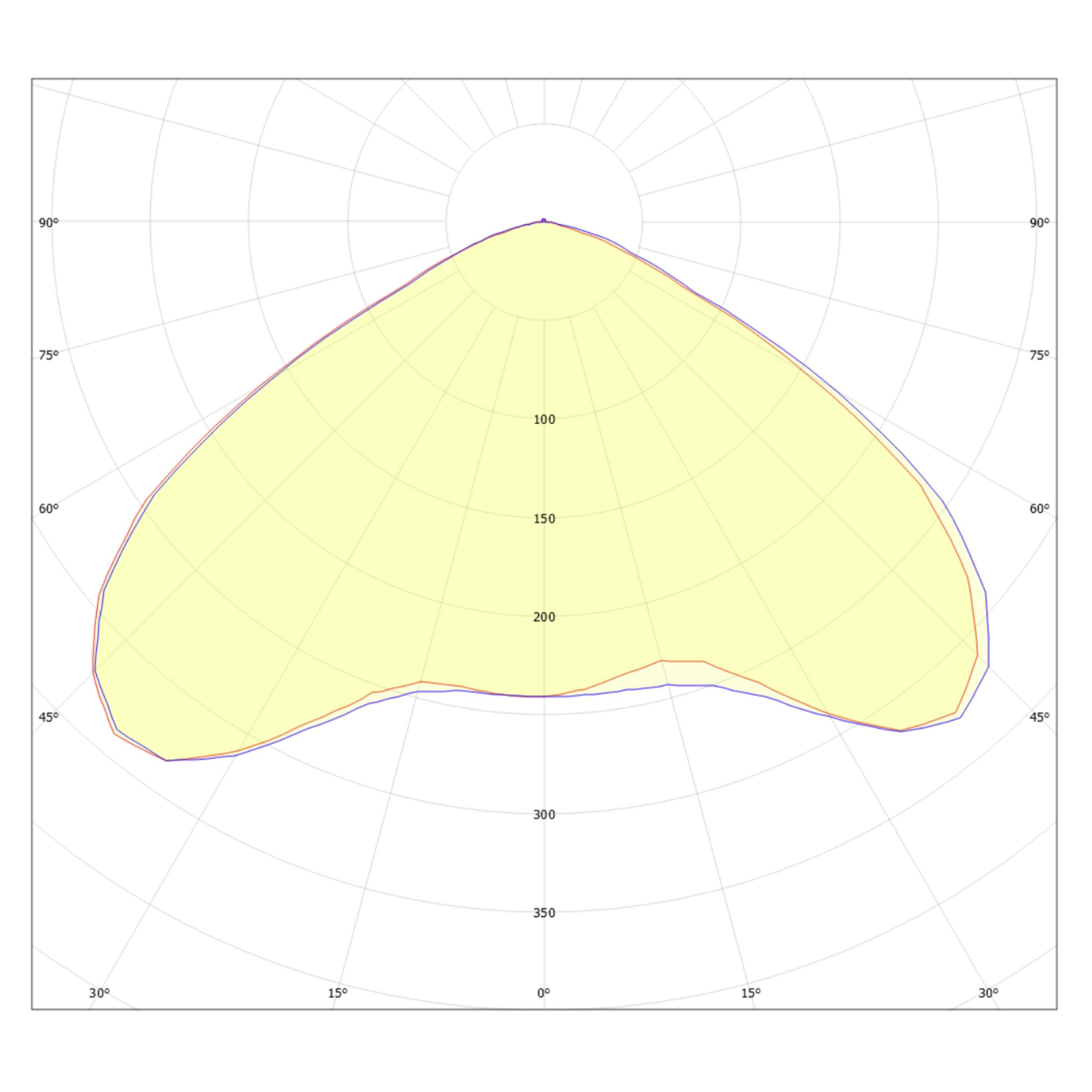

Lichtverteilungskurve

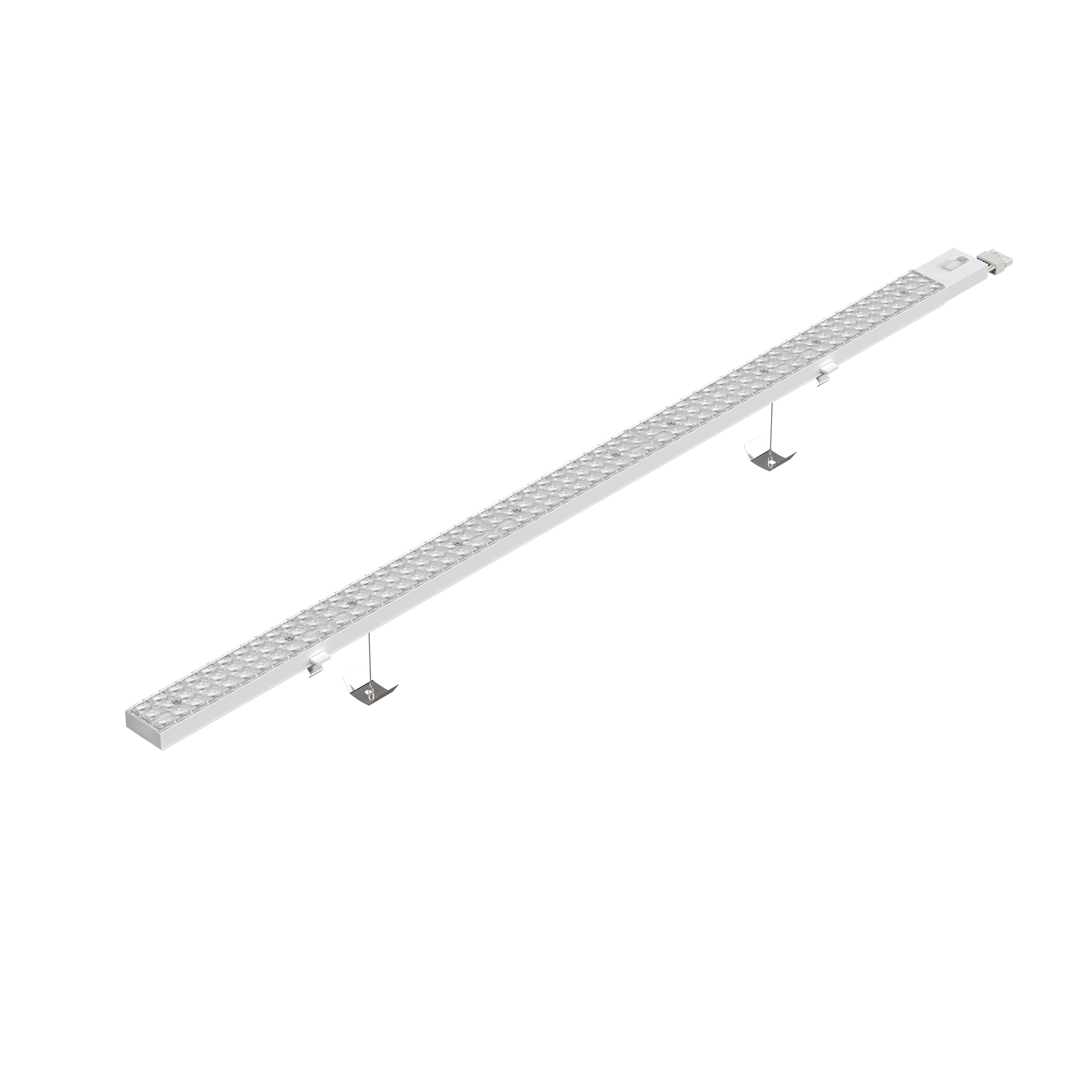

Area di rilevamento del sensore

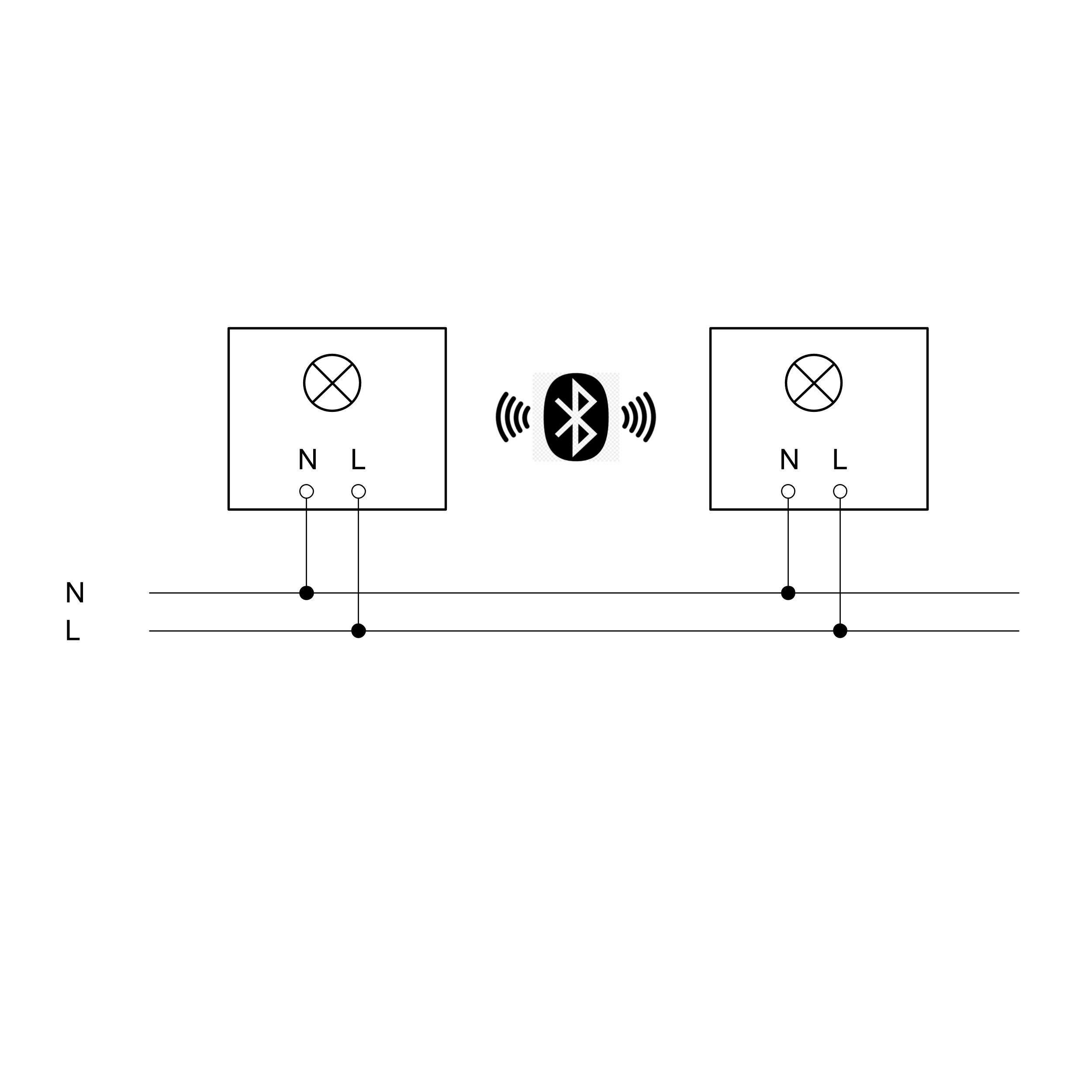

Schema elettrico 1

Schema elettrico di rete senza fili

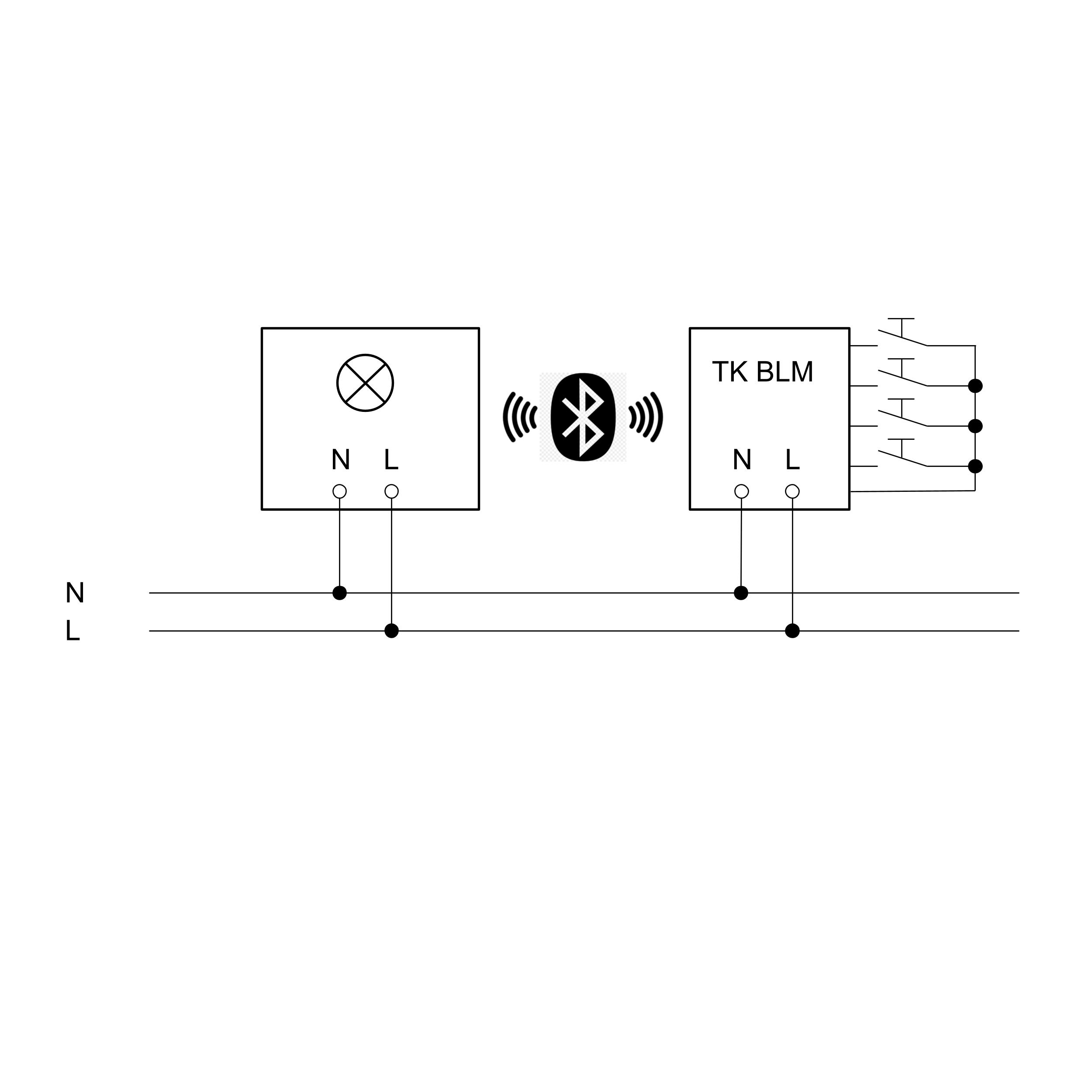

Schema elettrico 2

Schema elettrico dell'accoppiatore di pulsanti

Scheda tecnica Manuale d'uso File LDT (distribuzione luminosa)
