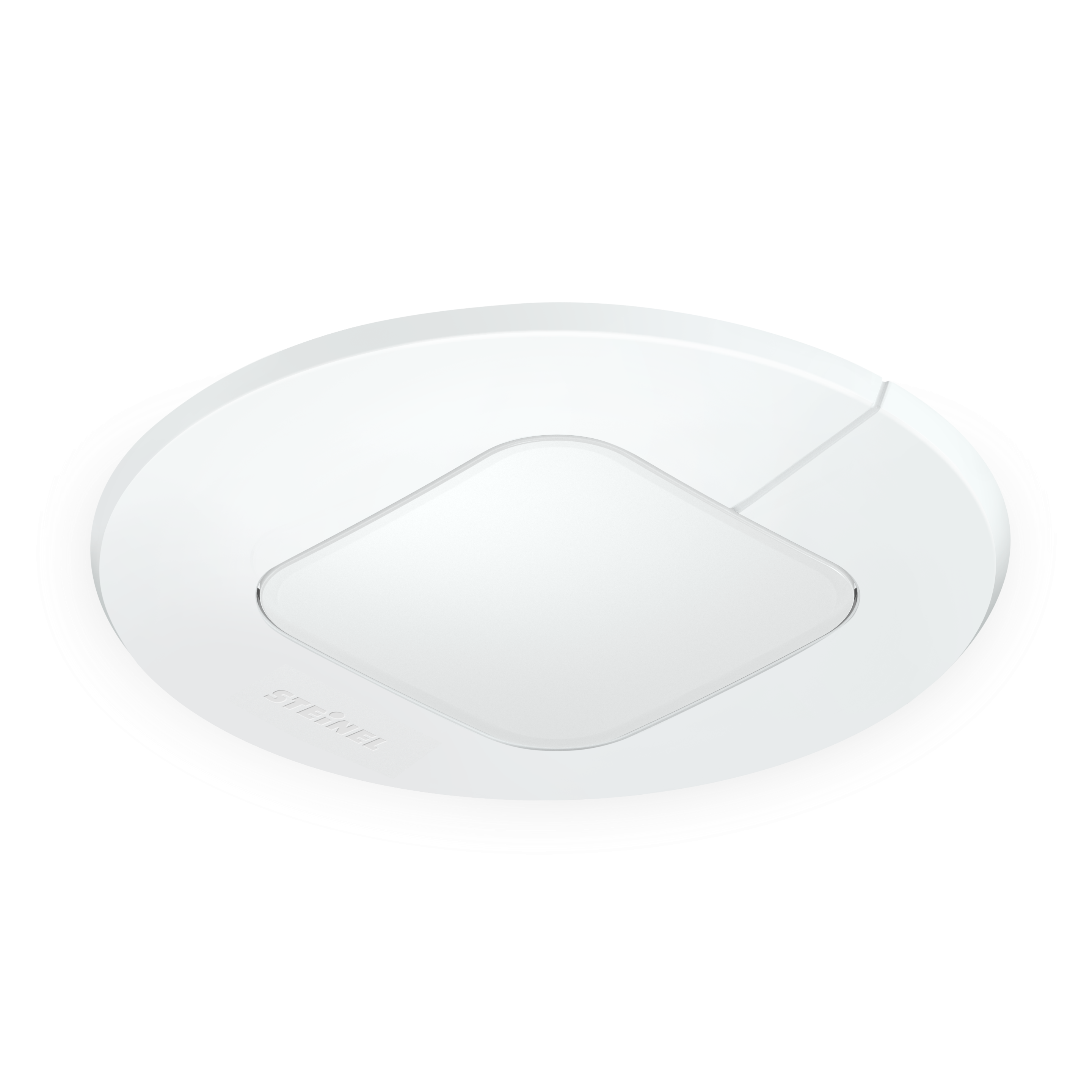

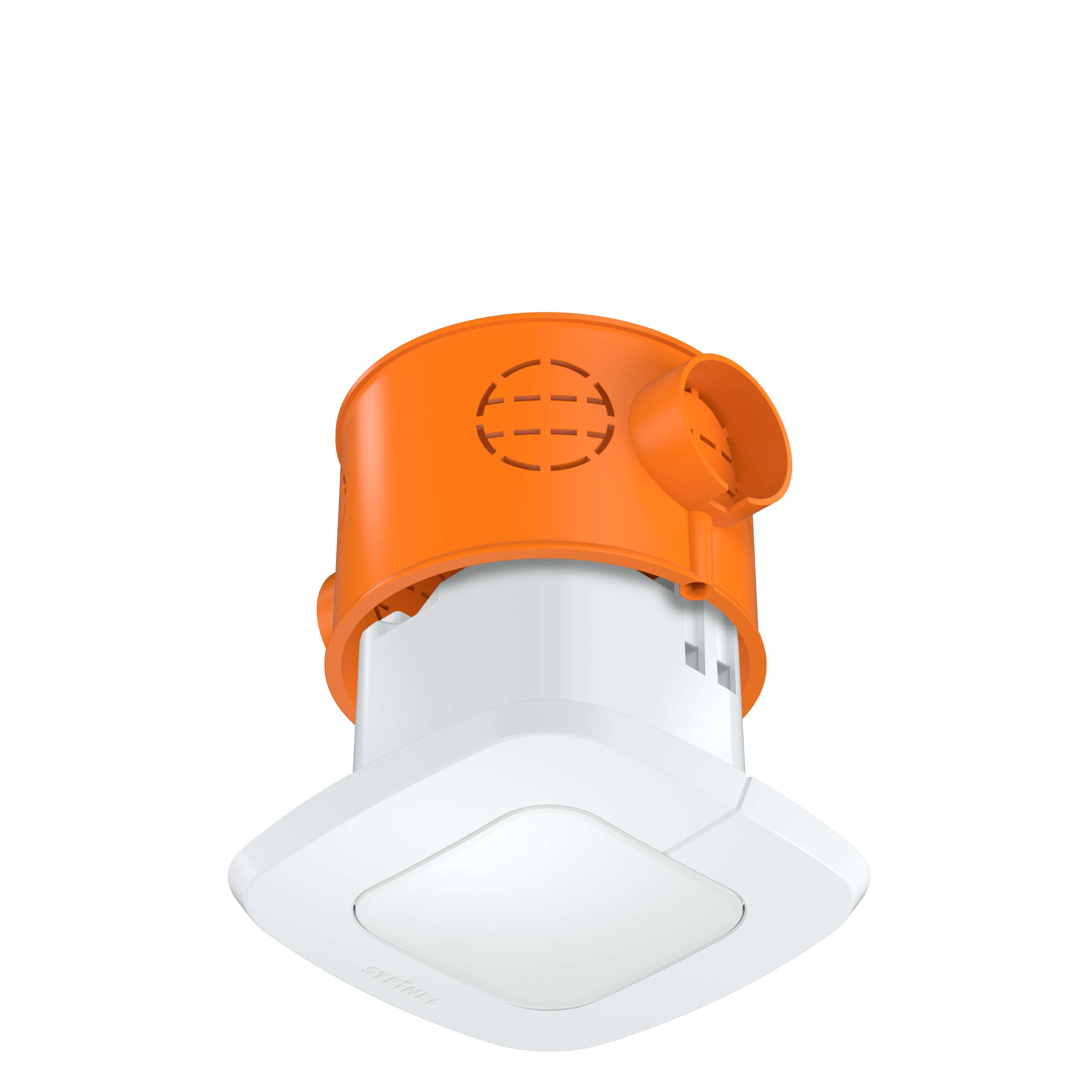

Nevalux IR Quattro SLIM XS COM1 - tondo

N. ELDAS® 535 930 700

EAN-N. 4007841 035211

Questo prodotto è sostituito da un prodotto successore.

Vai al prodotto successore · IR Quattro SLIM XS 4m COM1 - quadrato (032951)

Sorprendente. Non dà nell'occhio Sorprendente senza dare nell'occhio. Il rilevatore di presenza ultrapiatto IR Quattro SLIM XS nel formato presa da incasso. Adatto a tutte le comuni prese da incasso.Il rilevatore di presenza IR Quattro SLIM XS nel suo nuovo formato si adatta perfettamente a tutte le prese da incasso Altezza di montaggio di soli 6 mm. Sensore a raggi infrarossi ad alta precisione da 360°, con lente a retina unica al mondo e campo di rilevamento della presenza quadrato di 16 m2 (4 x 4 m). Regolazione con telecomando o Smart Remote.

Altezza di montaggio estremamente ridotta
Lente a retina di alta qualità
Impostabile solo con telecomandi optional

Identificazione

Variante COM1 - tondo

Versione Rilevatore di presenza

Dimensioni

Dimensioni Ø × A 94 x 55 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Carico capacitivo in µF 176 µF

Uscita di commutazione 1 numero lampade LED/fluorescenti 8 pz

Interfacce FIL_2_PRO COM1 (Accensione luce)

Tecnologia dei sensori

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 71 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica No

Scalabilità meccanica No

Dettaglio della portata Lente a retina e struttura Fresnel esagonale

Portata radiale 4 x 4 m (16 m²)

Portata tangenziale 4 x 4 m (16 m²)

Zone di commutazione 408 zone di commutazione

Altezza di montaggio 2,50 – 4,00 m

Portata presenza 4 x 4 m (16 m²)

Altezza di montaggio ottimale 2,8 m

Tecnologia sensore FIL_4_PRO Infrarossi passivi

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete master/master, Master/Slave

Tecnica dell'illuminazione

Regolazione luce costante No

Impostazioni

Regolazione crepuscolare 10 – 1000 lx

Impostazione del tempo 30 sec – 30 min

Funzione luce di base No

Funzioni Modalità normale / modalità test, Modo semiautomatico/automatico, Manuale ON / ON-OFF

Impostazioni tramite Telecomando, Smart Remote

Con telecomando Sì

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente 0 – 40 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Altro

Applicazione, luogo, ambiente ufficio singolo, camere di hotel, camere assistite, locale multiuso / di servizio, WC / docce, Interni

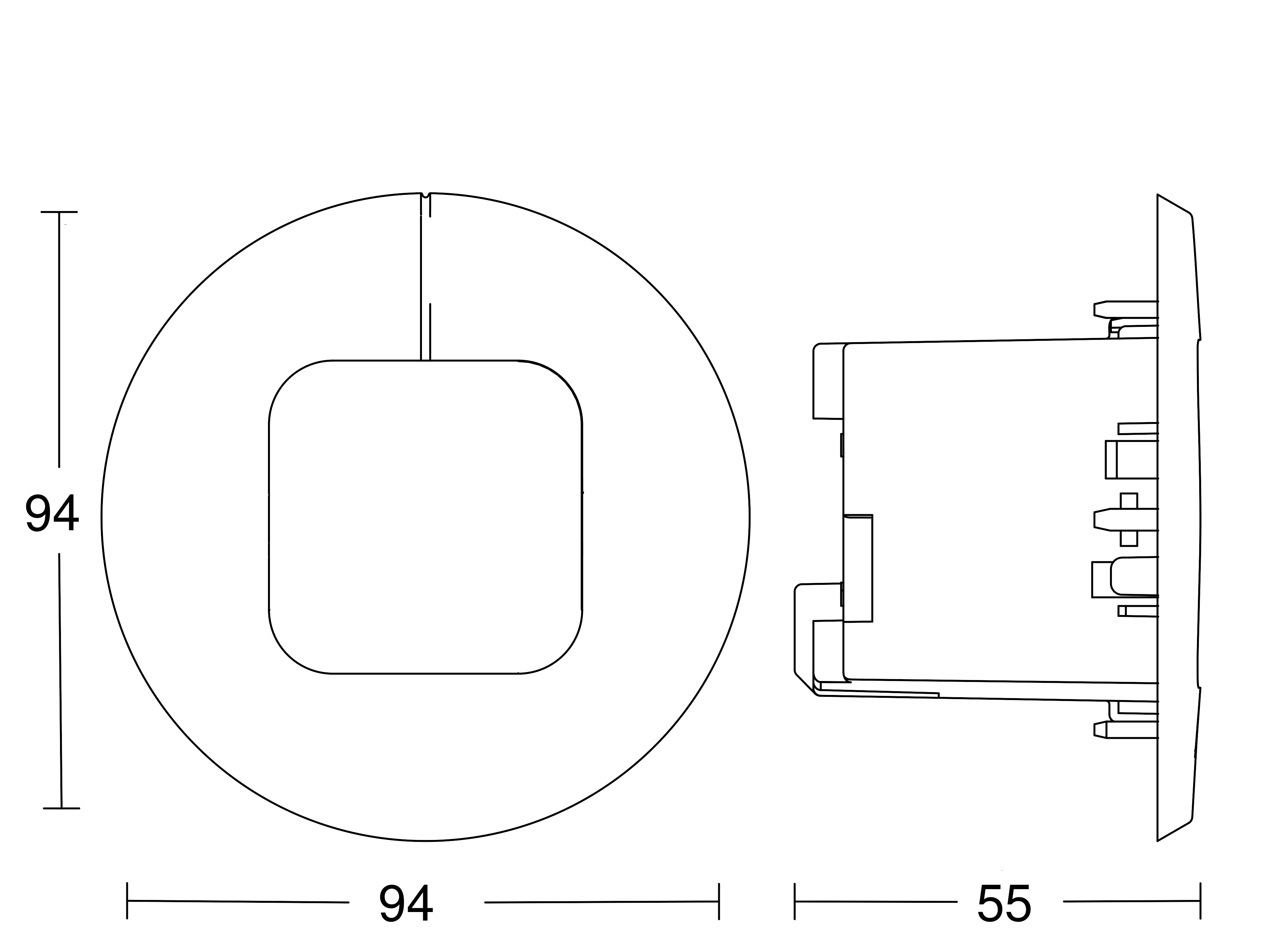

Disegno tecnico

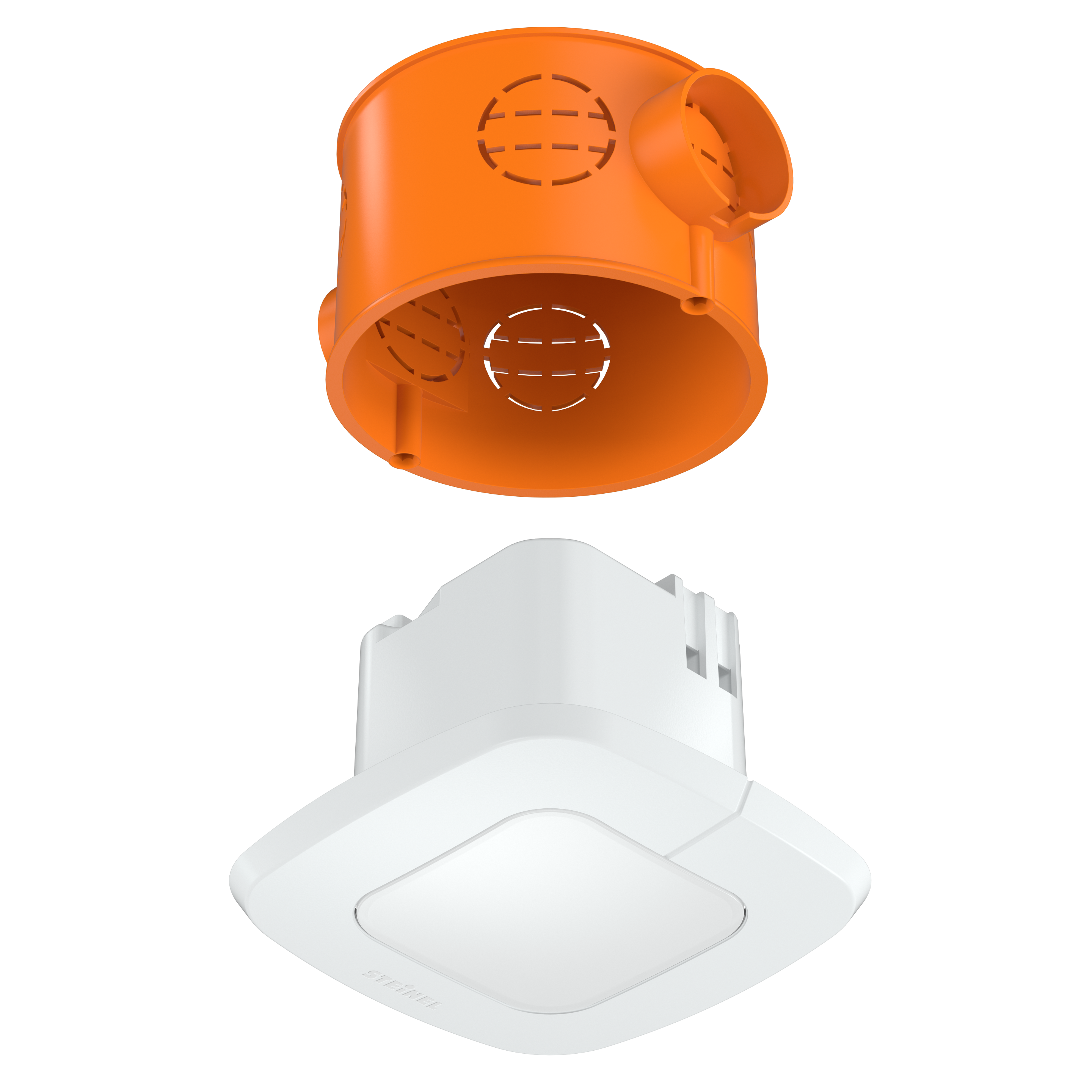

Area di rilevamento del sensore

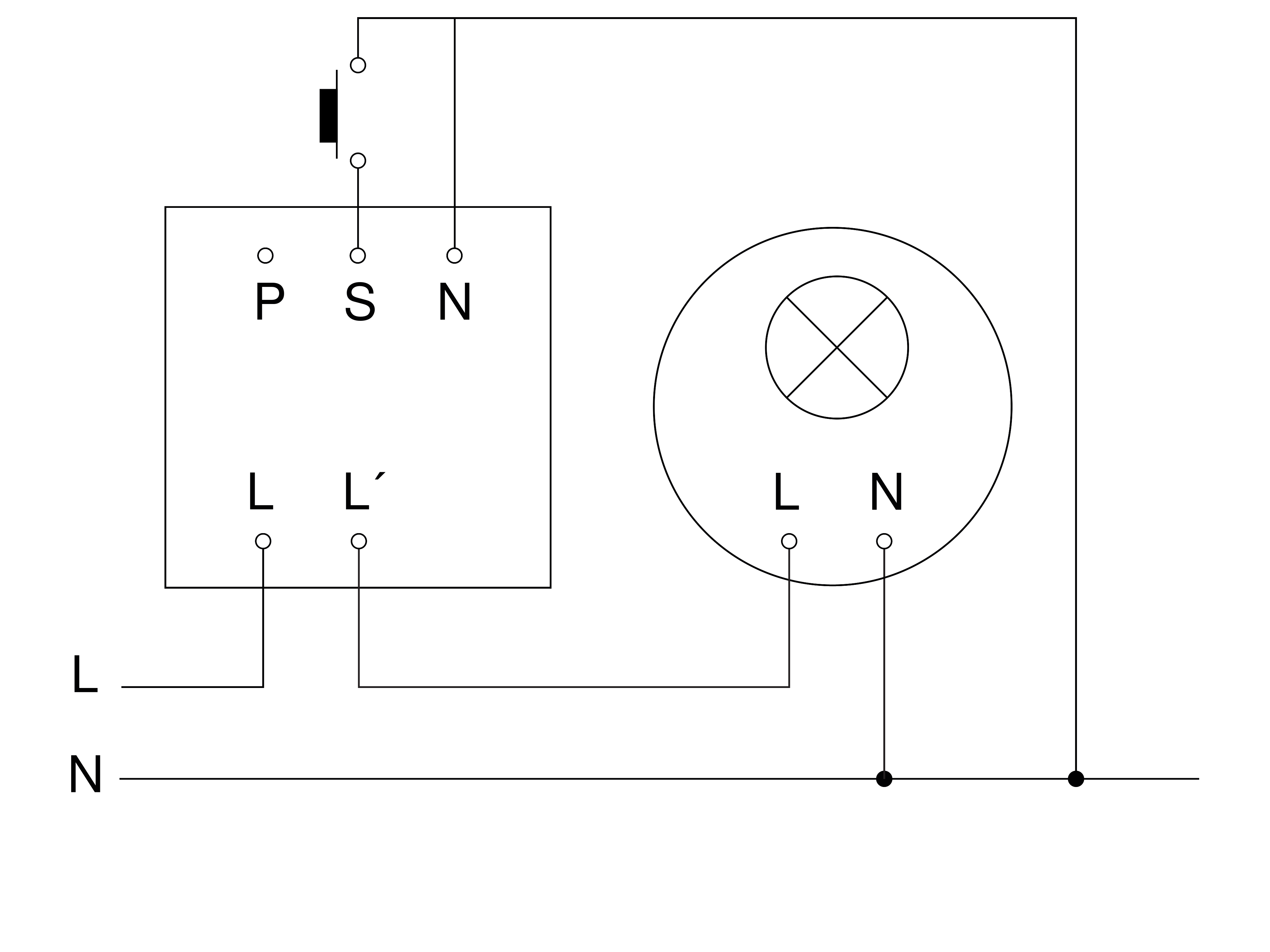

Schema elettrico 1

Schema elettrico Master

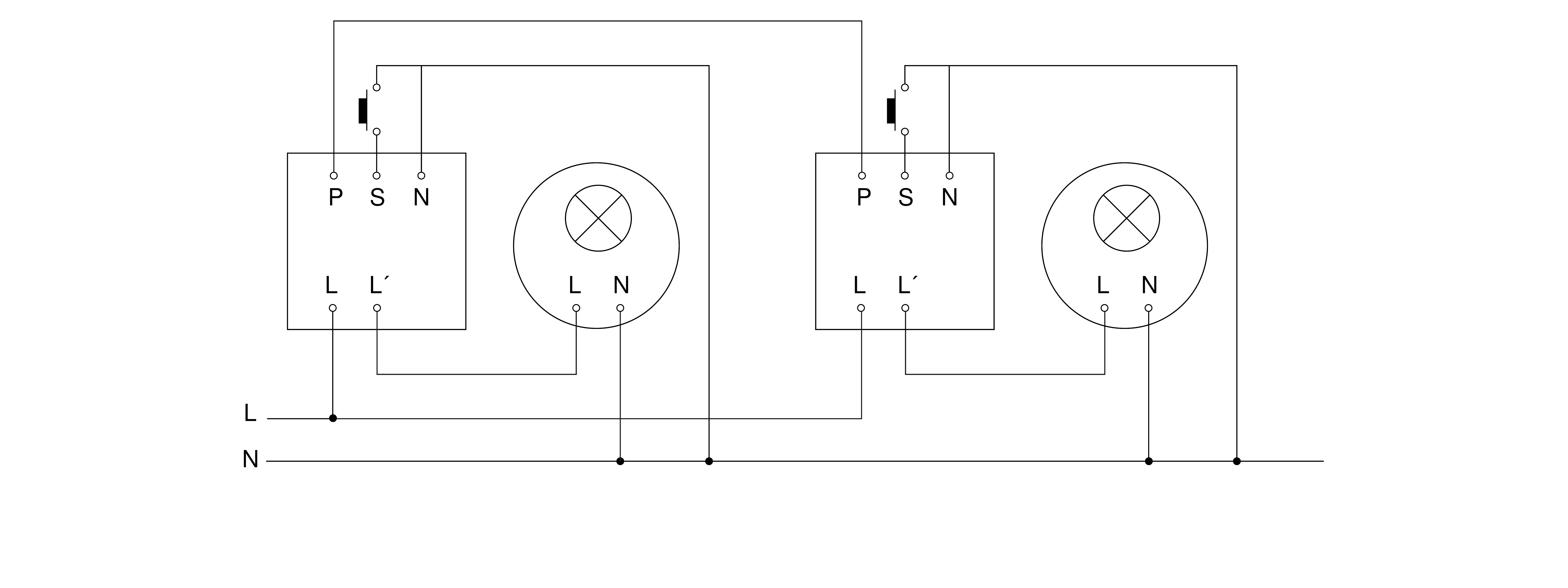

Schema elettrico 2

Schema elettrico Master-Master collegamento in rete
