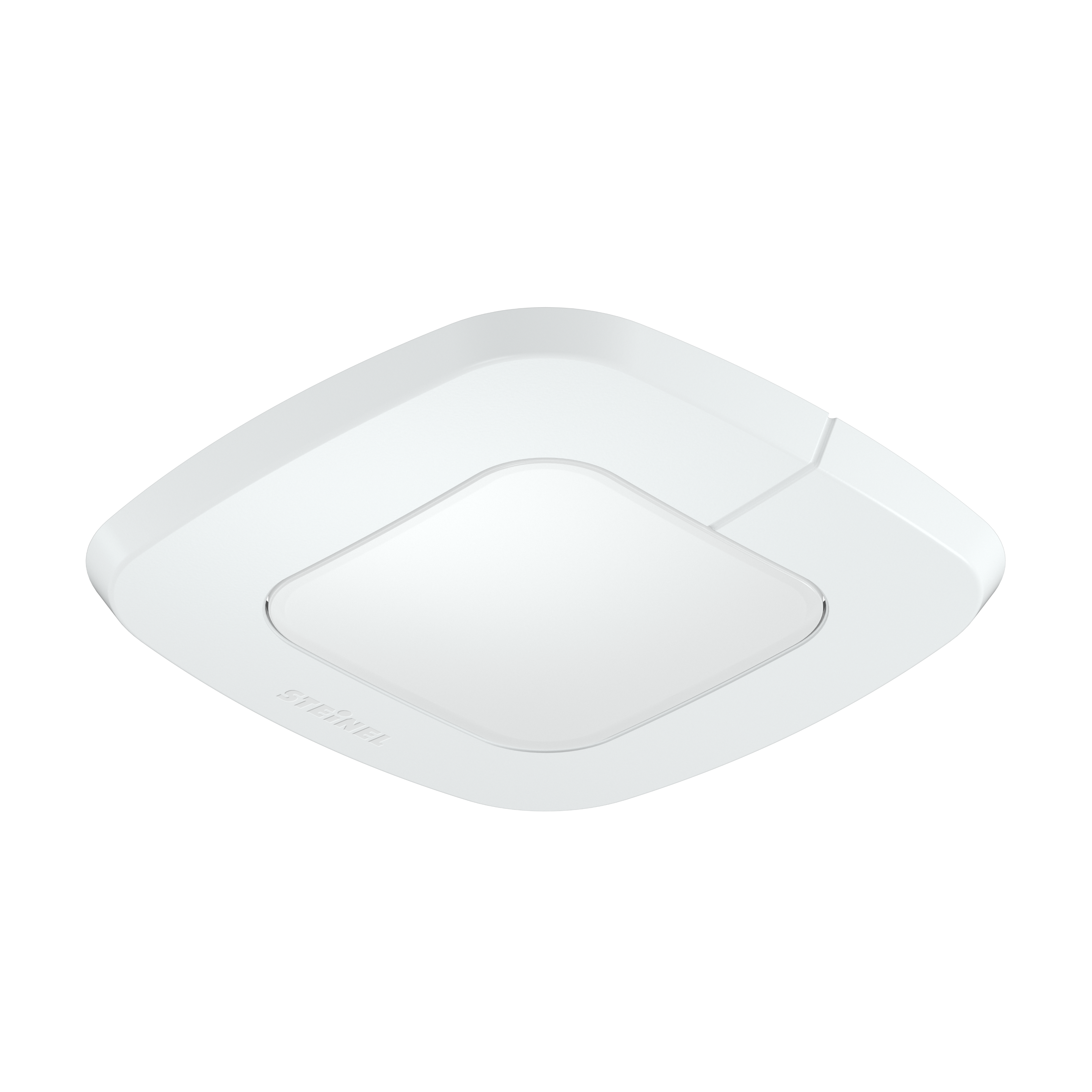

Steinel IR Quattro SLIM XS 4m COM1 - quadrato

N. ELDAS® 535 930 800

EAN-N. 4007841 032951

Versione

KNX 230V 1 canale DALI-2

Colore

Bianco Nero

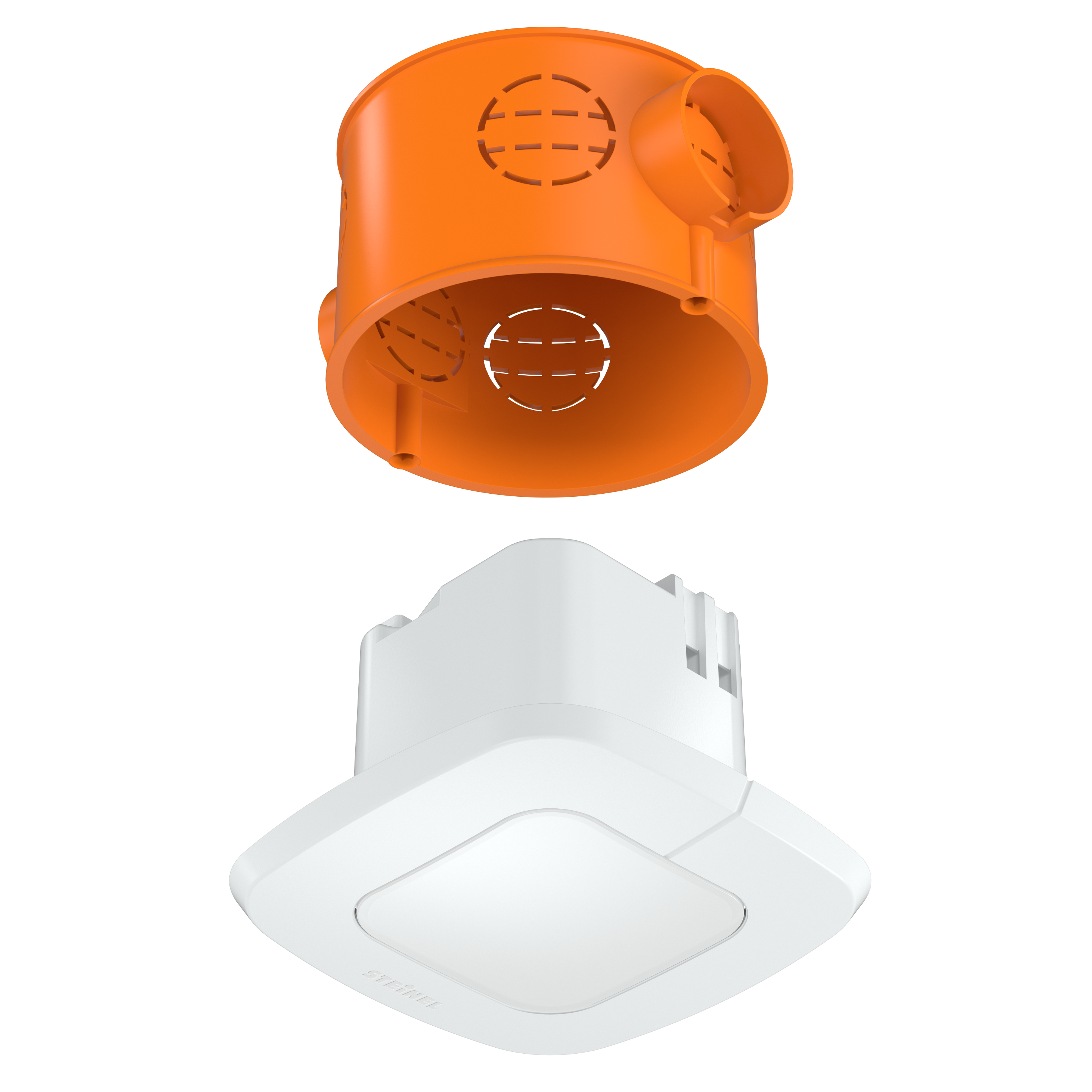

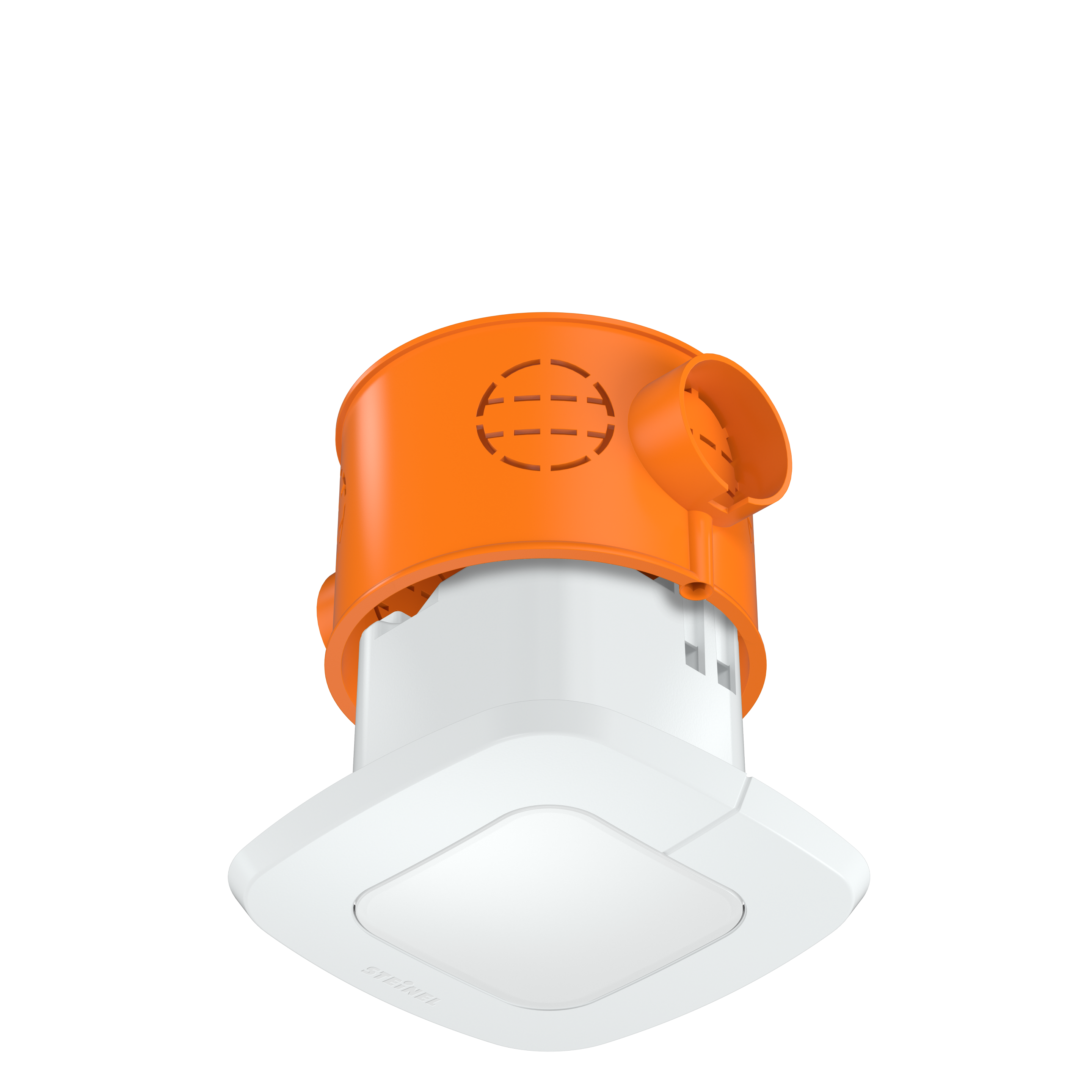

A grande richiesta. Il rilevatore di presenza ultrapiatto IR Quattro SLIM XS scompare nella parete o nel soffitto. Grazie al nuovo pratico formato per presa da incasso, si integra perfettamente con l'ambiente e può venire ora installato in qualsiasi comune presa da incasso. In pratica: è come se il nostro rilevatore di presenza più piatto non ci fosse - e invece è assolutamente presente al momento giusto. Per poter soddisfare qualsiasi esigenza, offriamo lo SLIM XS anche in formato rotondo.

Identificazione

Versione Rilevatore di presenza

Dimensioni

Dimensioni L × P × A 55 x 80 x 80 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Potenza 1000 W

Uscita di commutazione 1 ohmica 1000 W

Lampade fluorescenti reattore elettronico 400 W

Lampade fluorescenti non compensate 500 VA

Lampade fluorescenti compensate in serie 500 VA

Lampade fluorescenti compensate in parallelo 500 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 500 VA

Lampade LED < 2 W 16 W

Lampade LED > 2 W < 8 W 64 W

Lampade LED > 8 W 64 W

Carico capacitivo in µF 176 µF

Uscita di commutazione 1 numero lampade LED/fluorescenti 8 pz

Tecnologia dei sensori

Altezza di montaggio max. 4,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 71 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica No

Scalabilità meccanica No

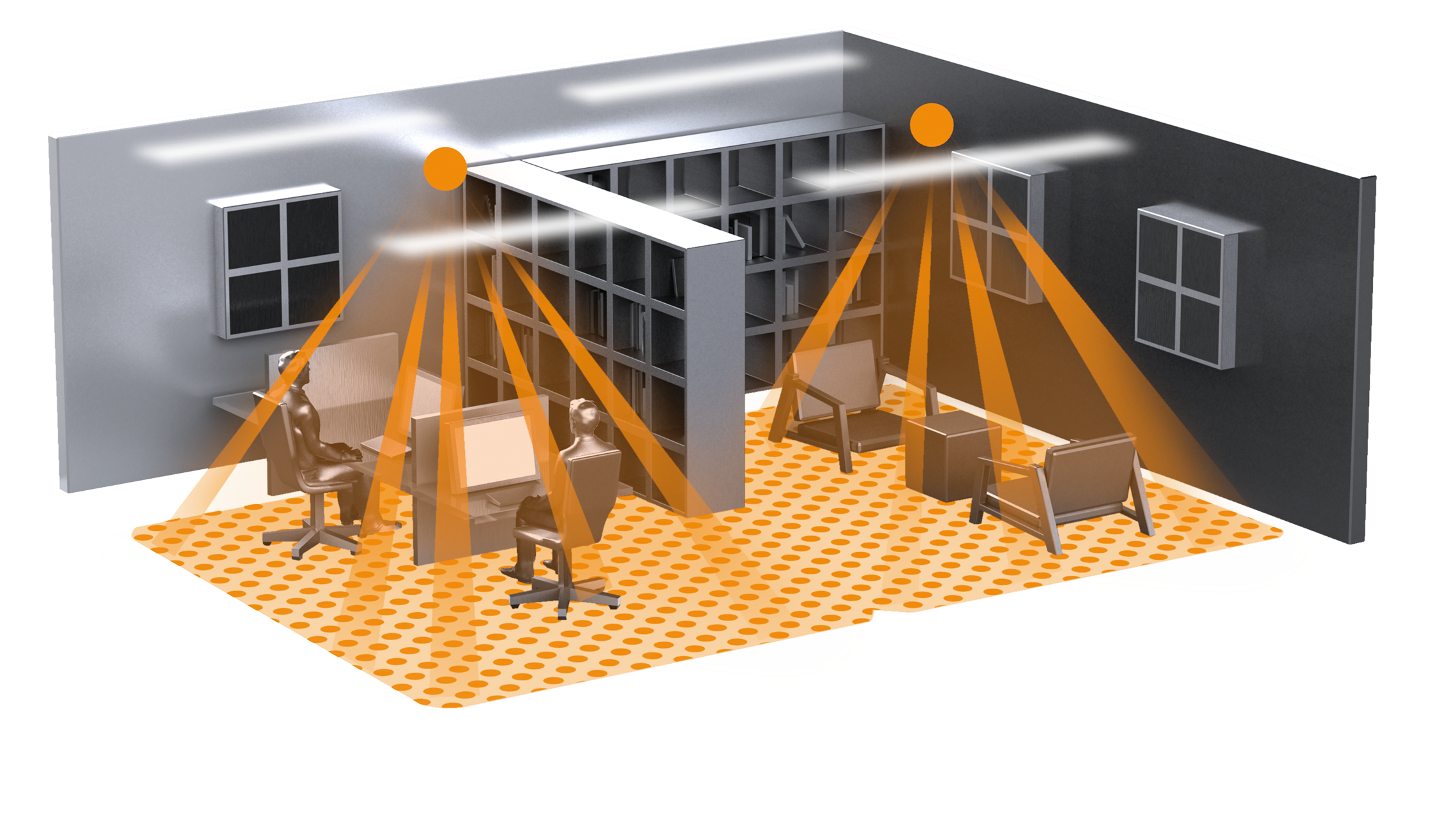

Dettaglio della portata Lente a retina e struttura Fresnel esagonale

Portata radiale 4 x 4 m (16 m²)

Portata tangenziale 4 x 4 m (16 m²)

Zone di commutazione 408 zone di commutazione

Altezza di montaggio 2,50 – 4,00 m

Portata presenza 4 x 4 m (16 m²)

Altezza di montaggio ottimale 2,8 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete master/master Master/Slave

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 10 – 1000 lx

Impostazione del tempo 60 s – 30 Min.

Funzione luce di base No

Luce principale regolabile No

Funzioni Modalità normale / modalità test Modo semiautomatico/automatico Manuale ON / ON-OFF

Impostazioni tramite Telecomando Smart Remote

Con telecomando Sì

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da 0 fino a 40 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente Interni WC / docce camere assistite camere di hotel locale multiuso / di servizio ufficio singolo

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

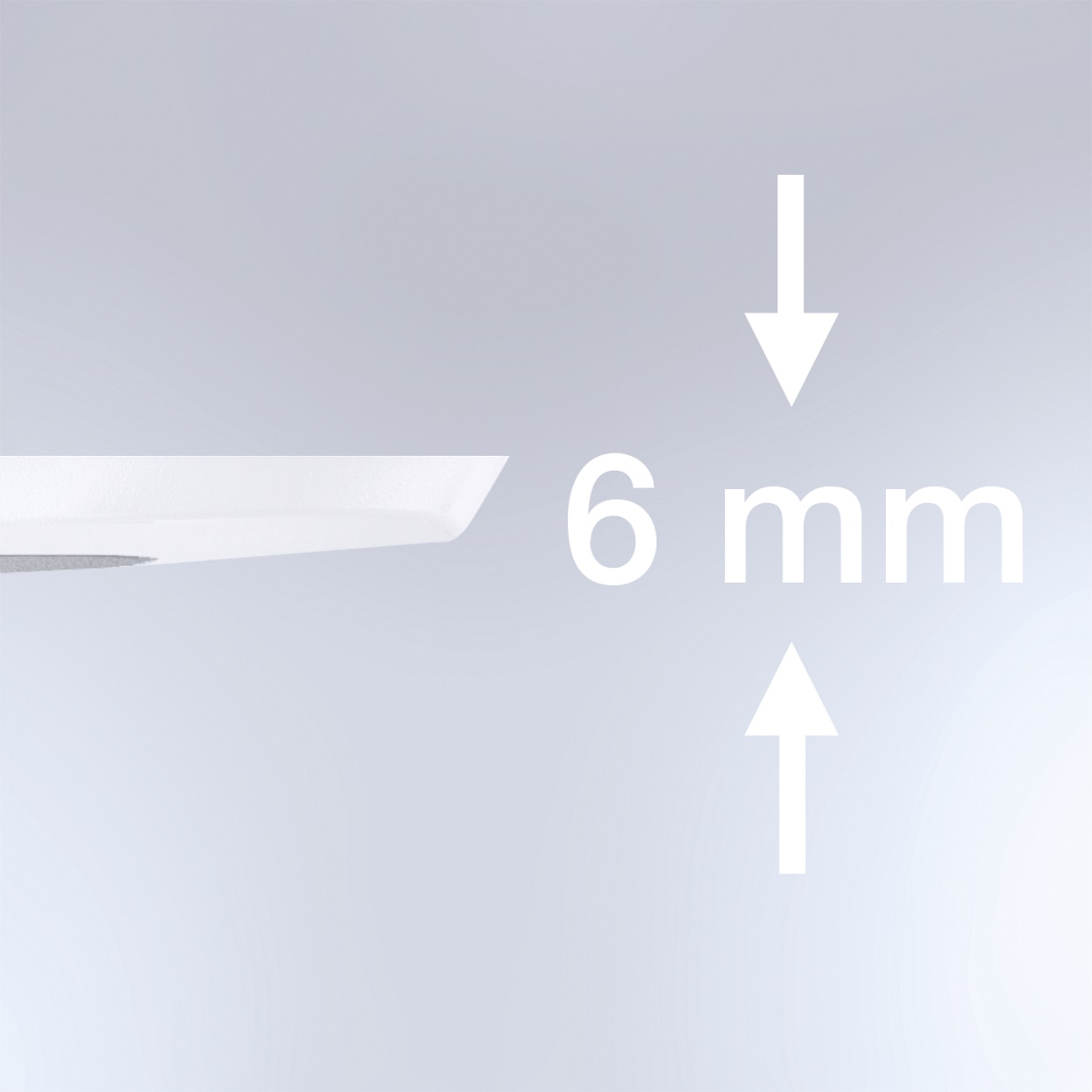

Altezza di montaggio estremamente ridotta

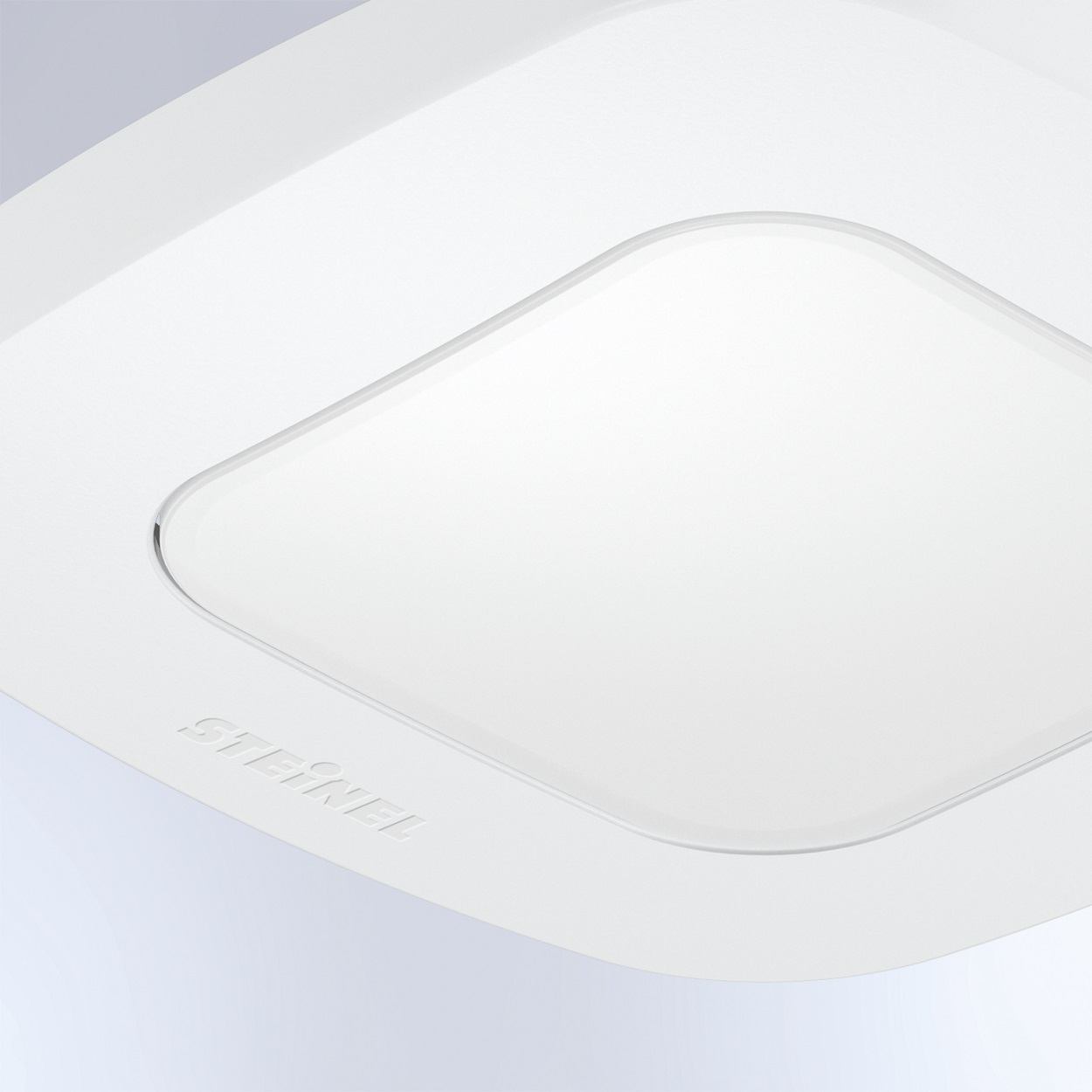

Lente a retina di alta qualità

Impostabile solo con telecomandi optional

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Master collegamento in rete

Scheda tecnica Manuale d'uso Dichiarazione di conformità

Telecomando Smart Remote

N. art. 009151

Telecomando di servizio RC8

N. art. 559410
