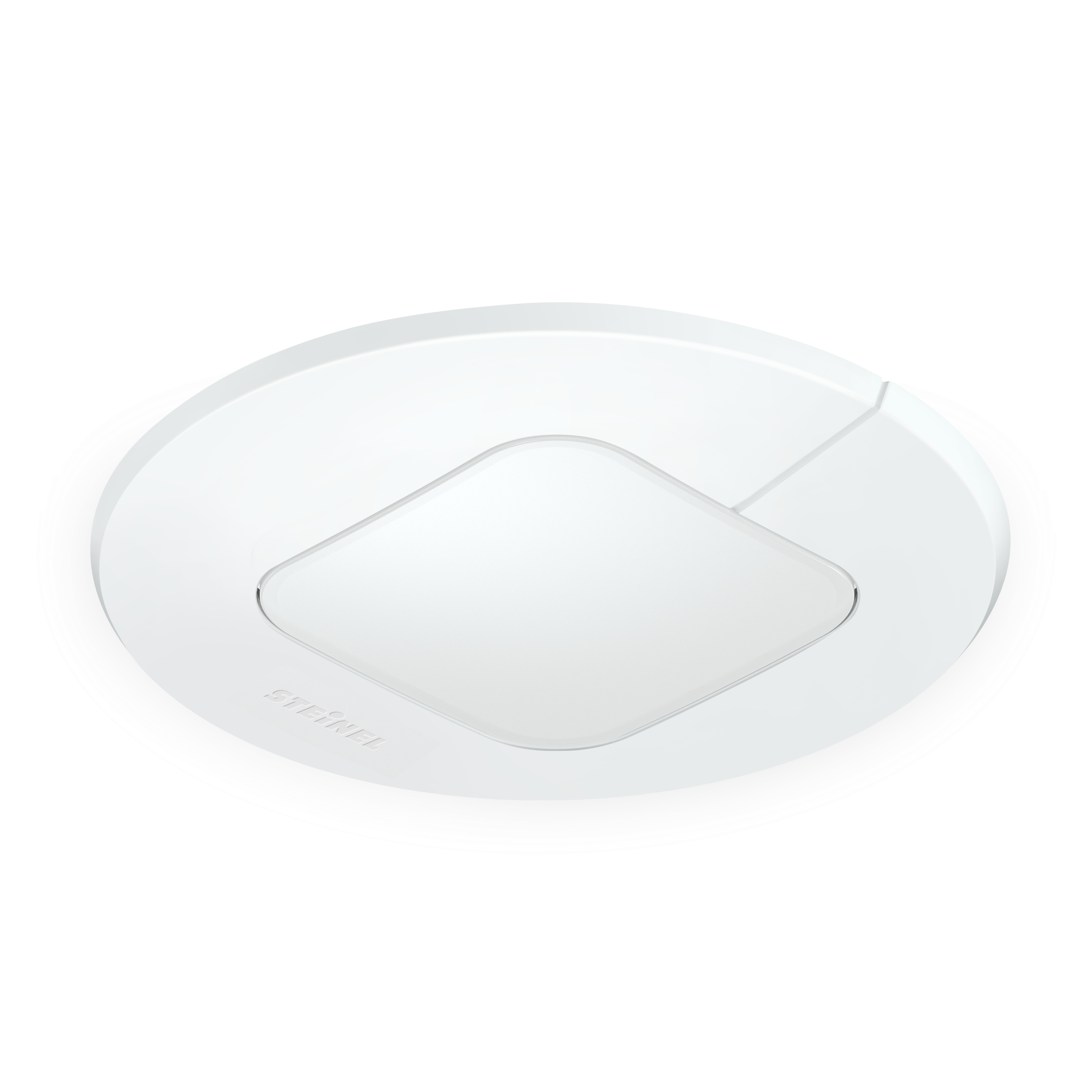

Nevalux IR Quattro SLIM XS DALI-2 IPD - tondo

N. ELDAS® 535 932 500

EAN-N. 4007841 057527

Questo prodotto è sostituito da un prodotto successore.

Vai al prodotto successore · IR Quattro SLIM XS 4m DALI-2 IPD - quadrato (057510)

Sorprendente. Non dà nell'occhio Sorprendente senza dare nell'occhio. Il rilevatore di presenza ultrapiatto IR Quattro SLIM XS nel formato presa da incasso. Adatto a tutte le comuni prese da incasso.Il rilevatore di presenza IR Quattro SLIM XS nel suo nuovo formato si adatta perfettamente a tutte le prese da incasso Altezza di montaggio di soli 6 mm. Sensore a raggi infrarossi ad alta precisione da 360°, con lente a retina unica al mondo e campo di rilevamento della presenza quadrato di 16 m2 (4 x 4 m). DALI-2 Input Device consente ai sensori di trasmettere i dati sensore rilevati a sistemi di gestione dell'illuminazione supervisori.

Altezza di montaggio estremamente ridotta
Lente a retina di alta qualità

Identificazione

Variante DALI-2 IPD - tondo

Versione Rilevatore di presenza

Dimensioni

Dimensioni Ø × A 94 x 50 mm

Elettrico

Allacciamento alla rete 16 V

Uscita di commutazione 2 a potenziale zero No

Uscita di controllo DALI Adressable/Slave

Interfacce FIL_2_PRO DALI-2 Input Device

Tecnologia dei sensori

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 71 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica No

Scalabilità meccanica No

Dettaglio della portata Lente a retina e struttura Fresnel esagonale

Portata radiale 4 x 4 m (16 m²)

Portata tangenziale 4 x 4 m (16 m²)

Zone di commutazione 408 zone di commutazione

Altezza di montaggio 2,50 – 4,00 m

Portata presenza 4 x 4 m (16 m²)

Altezza di montaggio ottimale 2,8 m

Tecnologia sensore FIL_4_PRO Infrarossi passivi

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Tecnica dell'illuminazione

Regolazione luce costante Sì

Impostazioni

Regolazione crepuscolare 10 – 1000 lx

Impostazione del tempo 30 sec – 30 min

Funzione luce di base No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente 0 – 40 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Altro

Applicazione, luogo, ambiente ufficio singolo, camere di hotel, camere assistite, locale multiuso / di servizio, WC / docce, Interni

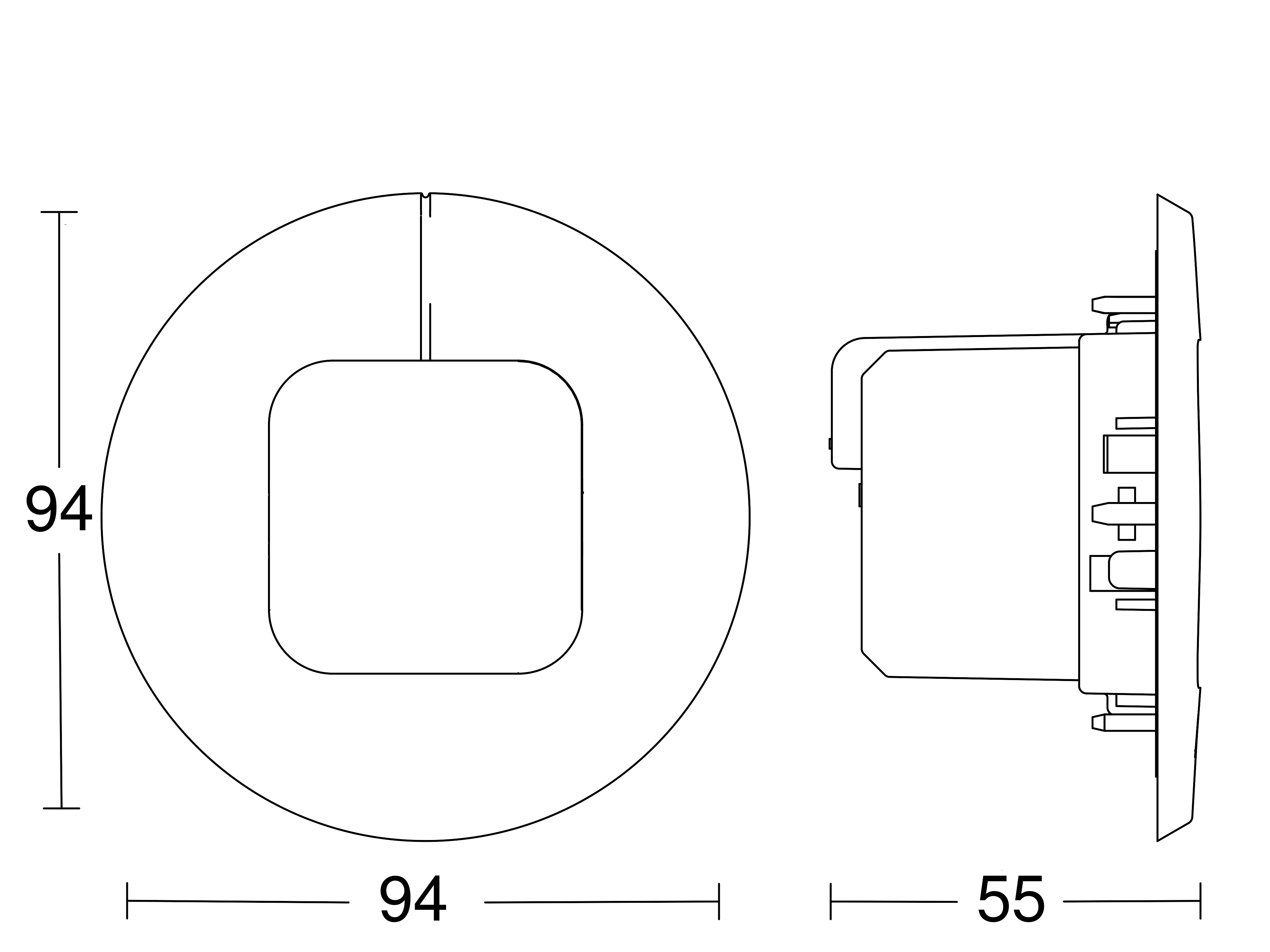

Disegno tecnico

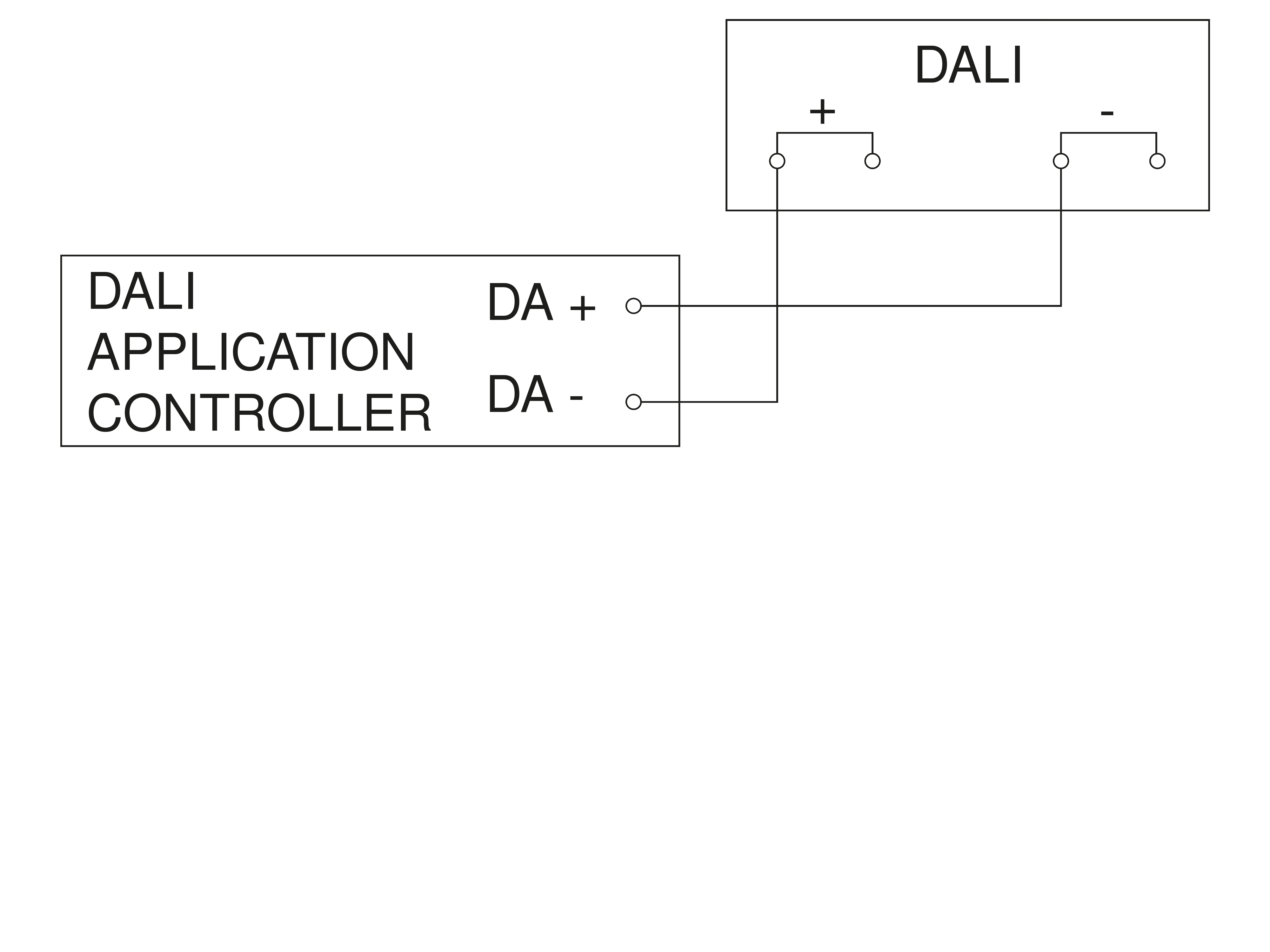

Schema elettrico 1

Schema elettrico

Scheda tecnica Manuale d'uso
