Nevalux IR Quattro SLIM XS DALI-2 IPD - rond

N° ELDAS® 535 932 500

EAN-N° 4007841 057527

Ce produit est remplacé par un produit successeur.

Voir le produit successeur · IR Quattro SLIM XS 4m DALI-2 IPD - carré (057510)

Remarquablement discret. IR Quattro SLIM XS, détecteur de présence ultraplat avec boîtier encastrable. Il est compatible avec tous les types de boîtiers encastrés disponibles dans le commerce. Encombrement après montage de 6 mm uniquement. Détecteur infrarouge de 360° ultraprécis avec lentille rétinienne unique au monde et zone de présence carrée de 16 m2 (4 x 4 m). DALI-2 Input Device permet aux détecteurs de transmettre les données de détection relevées aux systèmes de gestion de l'éclairage de niveau supérieur.

  • Partie visible après montage extrêmement petite
  • Lentille rétinienne de qualité supérieure

Identification

Variante DALI-2 IPD - rond
Modèle Détecteur de présence

Dimensions

Dimensions Ø × H 94 x 50 mm

Électricité

Raccordement secteur 16 V
Sortie de commutation 2 sans potentiel Non
Sortie de commande DALI Adressable/Esclave
Interfaces FIL_2_PRO DALI-2 Input Device

Technologie de détection

Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 71 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Détail de la portée Lentille rétinienne et une structure de Fresnel hexagonale
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 4 x 4 m (16 m²)
Zones de commutation 408 zones de commutation
Hauteur de montage 2,50 – 4,00 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m
Technologie de capteur FIL_4_PRO Infrarouge passif

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave

Technique d'éclairage

Régulation de l'éclairage constant Oui

Réglages

Réglage crépusculaire 10 – 1000 lx
Réglage du temps 30 s – 30 min
Fonction lumière de base Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante 0 – 40 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans

Divers

Application, lieu, pièce bureau individuel, chambre d’hôtel, chambre médicalisée, espace fonctionnel / local annexe, WC / salle d'eau, Intérieur

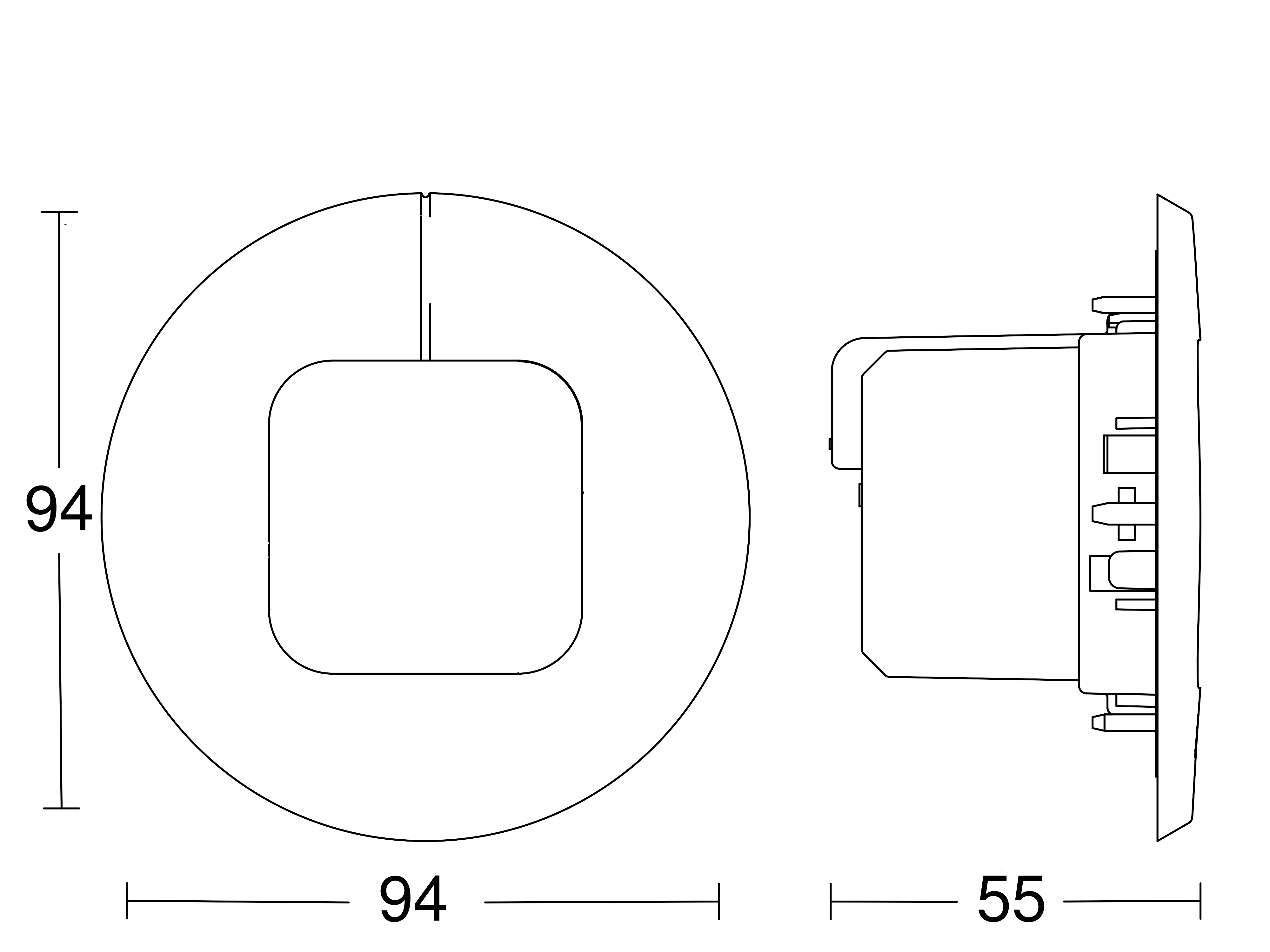

Dessin technique

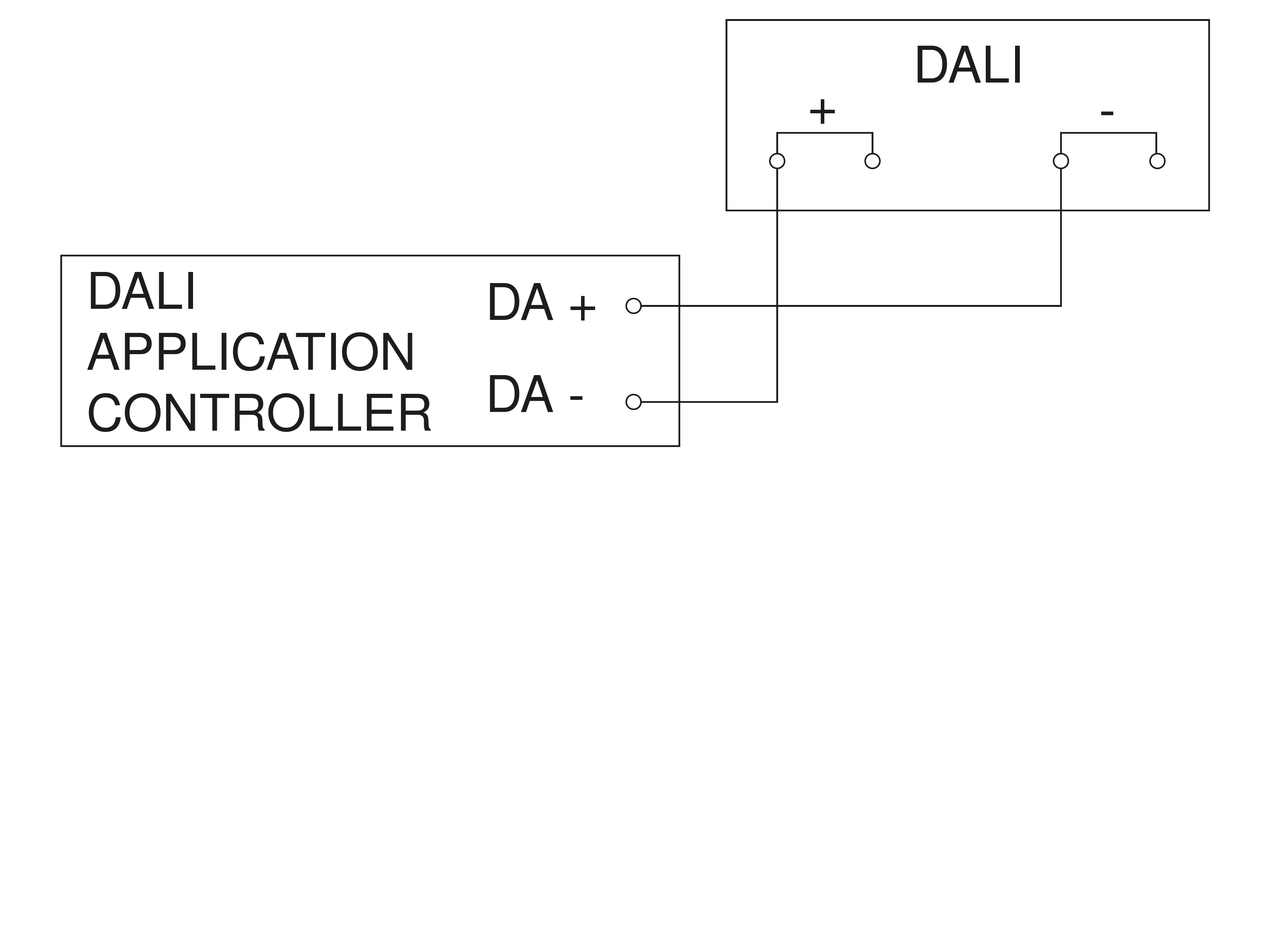

Schéma de câblage 1

Schéma du circuit
