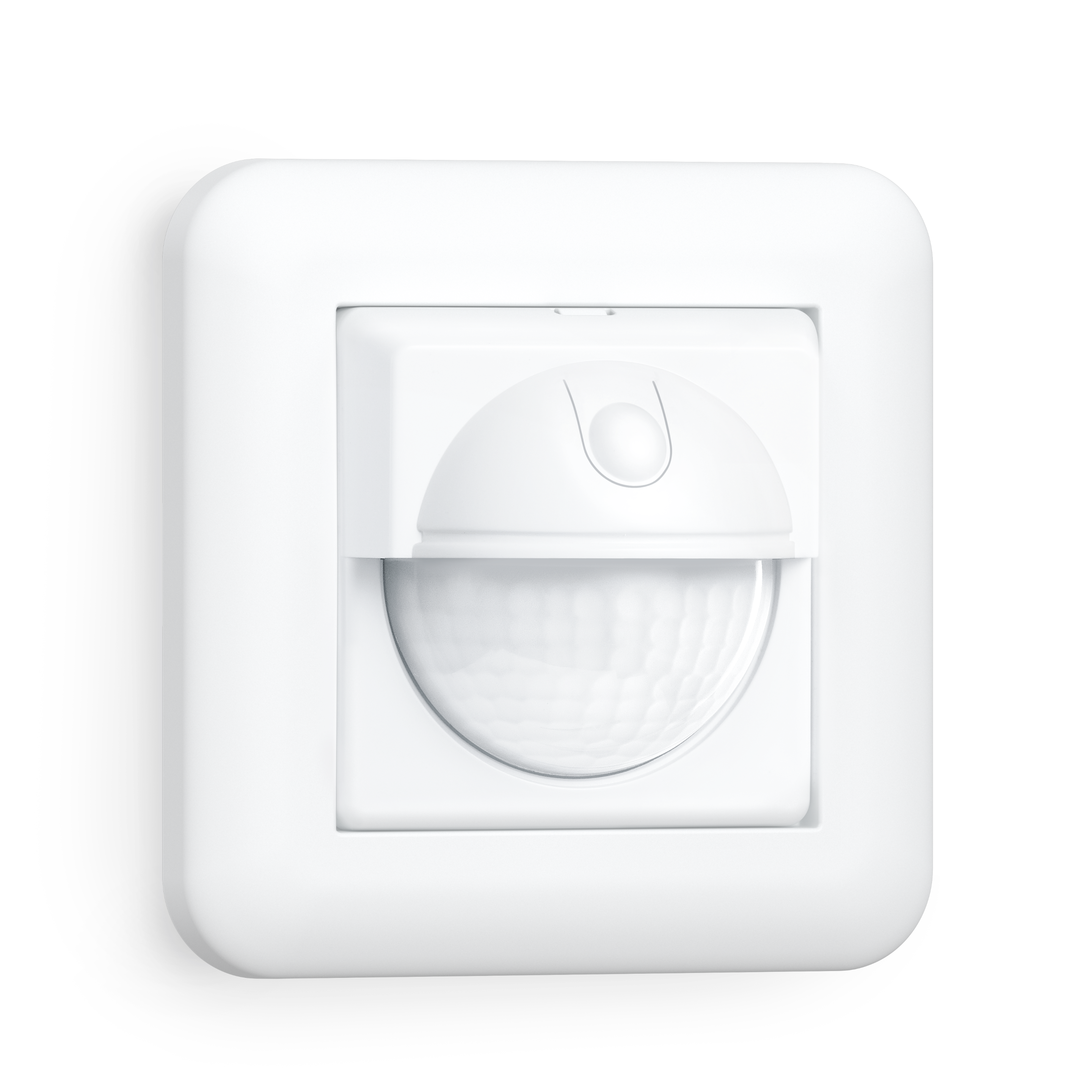

Steinel IR 180 UP easy Incassato

N. ELDAS® 535 930 900

EAN-N. 4007841 055790

È bello quando le cose funzionano semplicemente senza dare troppo lavoro. Come l'IR 180 UP easy, con il quale è possibile automatizzare in un batter d'occhio la luce nel corridoio, nel vano scala o nel WC. Basta sostituire il vecchio interruttore incassato. Funziona sempre – indipendentemente se si tratti di installazioni a 2 o 3 fili. Accende qualsiasi lampadina. Il sensore a infrarossi da 180° incorporato ha un raggio d'azione fino a 8 m. Grazie al pulsante integrato è anche possibile in ogni momento un'accensione manuale.

Rilevatore di movimento a infrarossi con angolo di rilevamento di 180° e raggio di rilevamento fino a 8 m
Per l'installazione ad incasso a parete in ambienti interni (IP 20), per un facile retrofit alla luce automatica in edifici nuovi ed esistenti (per installazione a 2 e 3 fili)
Realizzato in plastica resistente ai raggi UV per una lunga durata di vita
Regolazione continua del tempo (5 sec. - 30 min.) e della luminosità di accensione (2-1000 lux), funzione di autoapprendimento, pulsante per l'utilizzo come interruttore della luce convenzionale
Commuta in modo affidabile qualsiasi sorgente luminosa con un carico di commutazione totale di max. 200 W (sorgenti luminose a LED max. 160 W/50 pz.)
Accessori di montaggio inclusi - Confezione senza plastica

Identificazione

Versione Rilevatori di movimento

Dimensioni

Dimensioni L × P × A 57 x 81 x 81 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Potenza 200 W

Uscita di commutazione 1 ohmica 200 W

Lampade fluorescenti reattore elettronico 150 W

Lampade fluorescenti non compensate 150 VA

Lampade fluorescenti compensate in serie 150 VA

Lampade fluorescenti compensate in parallelo 150 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 200 VA

Lampade LED < 2 W 40 W

Lampade LED > 2 W < 8 W 100 W

Lampade LED > 8 W 160 W

Carico capacitivo in µF 132 µF

Uscita di commutazione 1 numero lampade LED/fluorescenti 4 pz

Tecnologia dei sensori

Altezza di montaggio max. 2,20 m

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 180 °

Angolo di apertura 90 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale r = 2 m (6 m²)

Portata tangenziale r = 8 m (101 m²)

Zone di commutazione 96 zone di commutazione

Altezza di montaggio 1,10 – 2,20 m

Altezza di montaggio ottimale 1,1 m

Connettività

Collegamento in rete No

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 5 s – 30 Min.

Funzione luce di base No

Luce principale regolabile No

Impostazioni tramite Potenziometri

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da 0 fino a 40 °C

Materiale dell'alloggiamento Plastica

Materiale della copertura Plastica strutturata

Luogo di montaggio Parete

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente Interni WC / docce corridoio / pianerottolo cucinette locale multiuso / di servizio vano scala

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 3 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati VDE

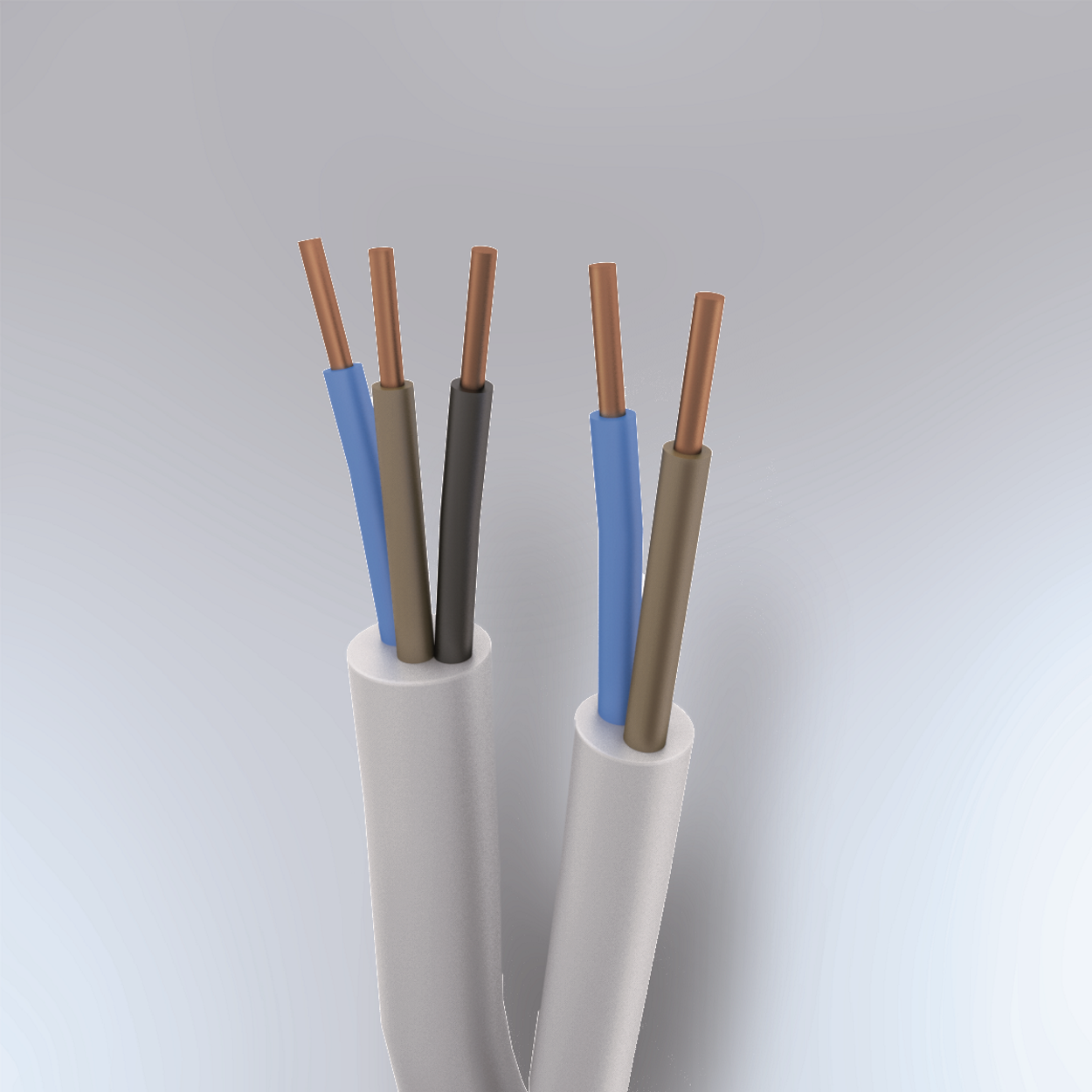

Installazione a 2 o 3 fili

Disegno tecnico

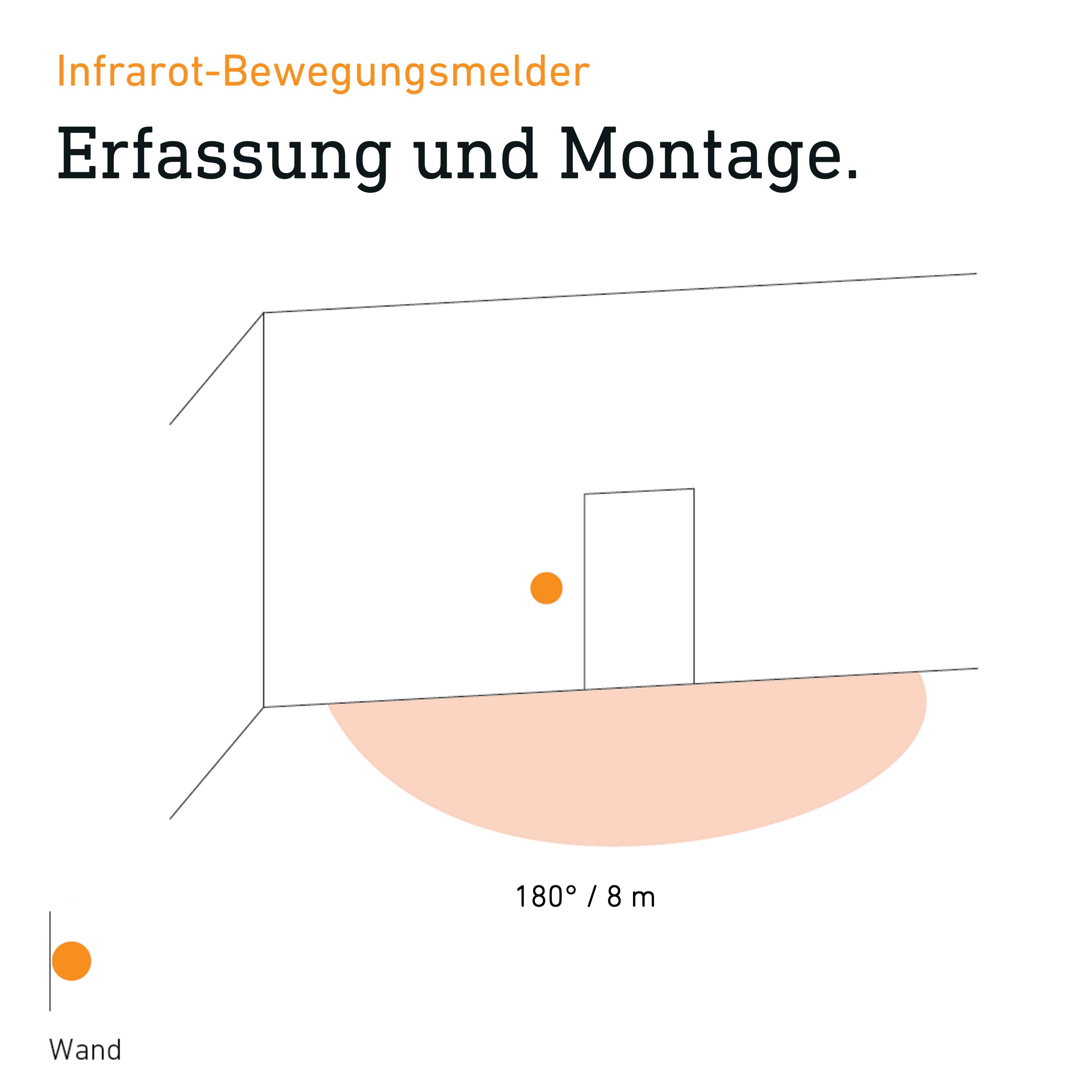

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico cablaggio a 2 fili

Schema elettrico 2

Schema elettrico cablaggio a 3 fili
