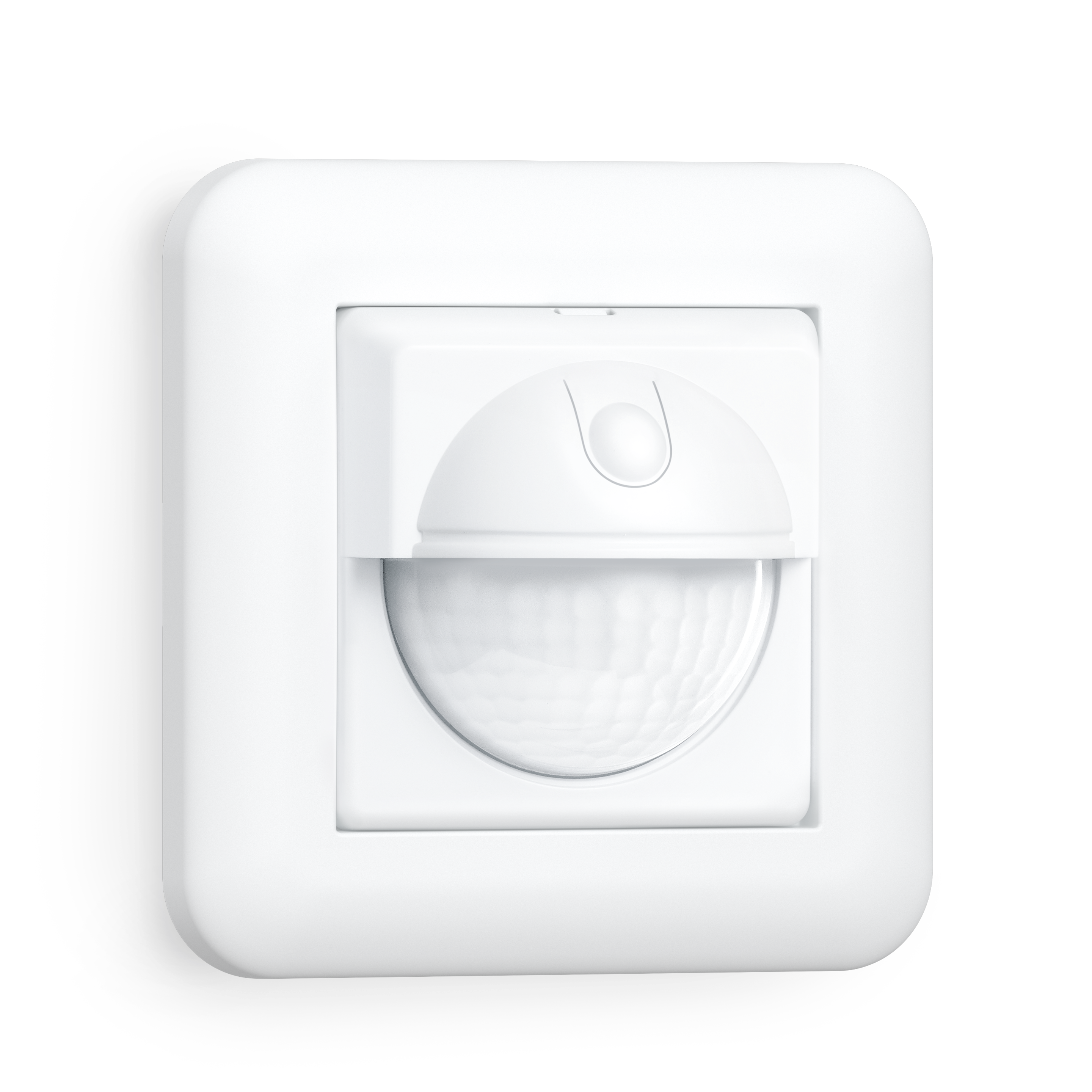

Steinel IR 180 UP easy Encastré

N° ELDAS® 535 930 900

EAN-N° 4007841 055790

Prix : Veuillez vous connecter pour voir les prix

Rien de plus agréable lorsque quelque chose fonctionne facilement. C'est le cas du détecteur de mouvement IR 180 UP easy qui permet d'allumer et d'éteindre automatiquement et en un tournemain la lumière dans les circulations, la cage d'escalier ou les WC. Il suffit de remplacer tout simplement l'ancien interrupteur encastré. Il fonctionne toujours peu importe s'il s'agit d'installations bifilaires ou trifilaires. Allume toutes les sources lumineuses. Le détecteur infrarouge de 180° intégré convainc par une portée de jusqu'à 8 m. Un pilotage manuel de l'éclairage est toujours possible grâce au bouton-poussoir intégré.

  • Détecteur de mouvement infrarouge avec angle de détection de 180° et portée de détection jusqu'à 8 m
  • Pour le montage mural encastré à l'intérieur (IP 20), pour un équipement ultérieur simple en éclairage automatique dans les constructions neuves et existantes (Pour installation à 2 et 3 fils)
  • En plastique résistant aux UV pour une longue durée de vie
  • Réglage en continu de la durée (5 sec. - 30 min.) et de la luminosité d'allumage (2-1000 lux), fonction d'apprentissage, bouton-poussoir pour une utilisation comme interrupteur d'éclairage traditionnel
  • Commute de manière fiable n'importe quelle source lumineuse avec une charge de commutation totale de 200 W max. (sources lumineuses LED max. 160 W/50 pcs.)
  • Accessoires de montage inclus - emballage sans plastique

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions L × l × H 57 x 81 x 81 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 200 W
Sortie de commutation 1 ohmique 200 W
Lampes fluorescentes ballast électronique 150 W
Lampes fluorescentes non compensées 150 VA
Lampes fluorescentes compensées en série 150 VA
Lampes fluorescentes compensées en parallèle 150 VA
Sortie de commutation 1 lampes halogènes basse tension 200 VA
Lampes LED < 2 W 40 W
Lampes LED > 2 W < 8 W 100 W
Lampes LED > 8 W 160 W
Charge capacitive en µF 132 µF
Sortie de commutation 1 nombre de lampes LED/fluorescentes 4 pcs.

Technologie de détection

Hauteur de montage max. 2,20 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 180 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale r = 2 m (6 m²)
Portée tangentielle r = 8 m (101 m²)
Zones de commutation 96 zones de commutation
Hauteur de montage 1,10 – 2,20 m
Hauteur de montage optimale 1,1 m

Connectivité

Mise en réseau Non

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 30 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Potentiomètres
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante de 0 jusqu'à 40 °C
Matériau du boîtier Matière plastique
Matériau du cache Matière plastique structurée
Lieu de montage mur
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce Intérieur WC / salle d'eau cage d'escalier couloir / allée espace fonctionnel / local annexe kitchenette
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 3 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats VDE

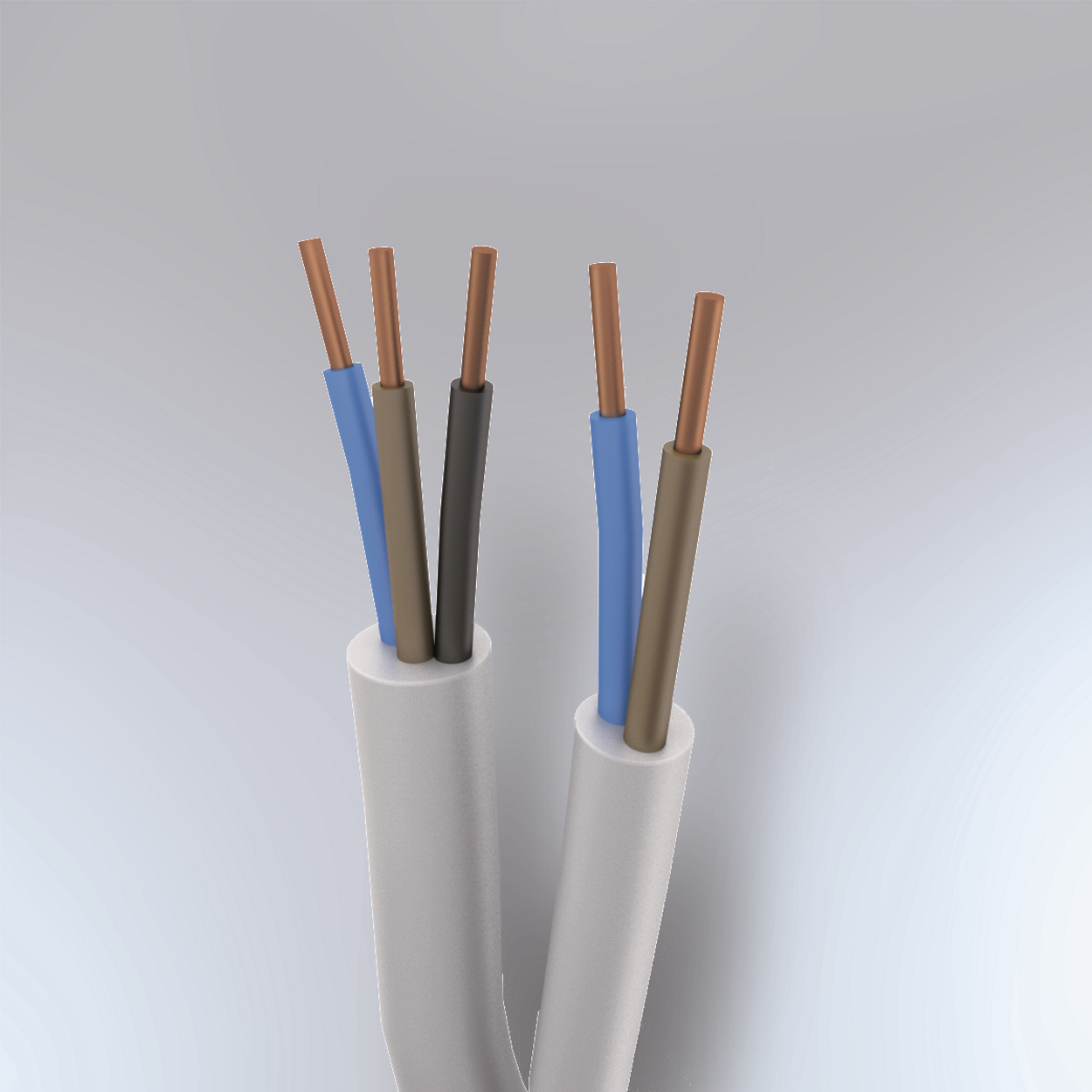

Installation bifilaire ou trifilaire

Dessin technique

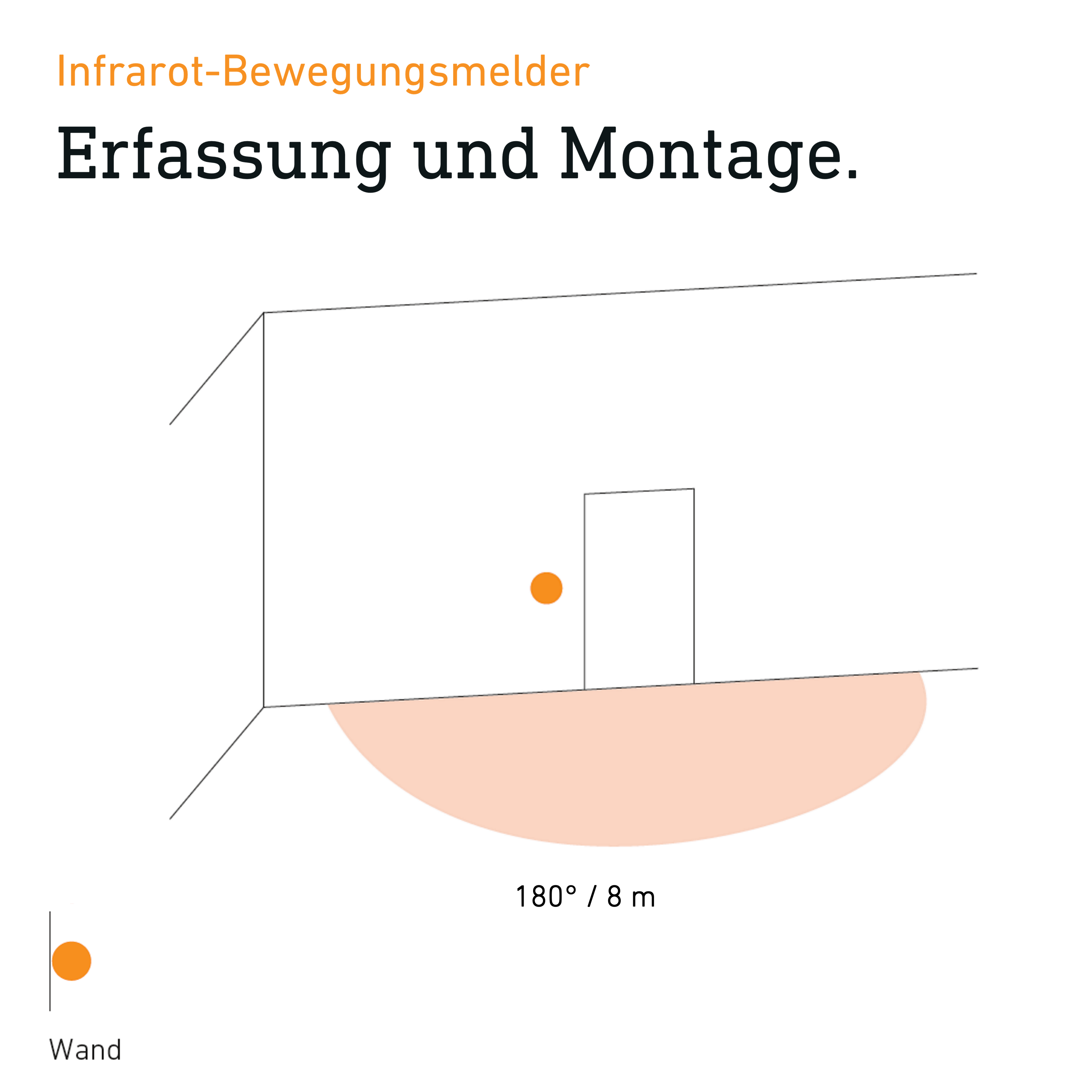

Zone de détection du capteur

Schéma de câblage 1

Schéma de raccordement pour câblage bifilaire

Schéma de câblage 2

Schéma de raccordement pour câblage trifilaire
