Steinel IR 180 UP easy Unterputz

Steinel IR 180 UP easy Unterputz

ELDAS®-Nr 535 930 900 · EAN-Nr. 4007841 055790

Technische Daten Highlights Illustrationen Schaltbilder Downloads Videos
Steinel

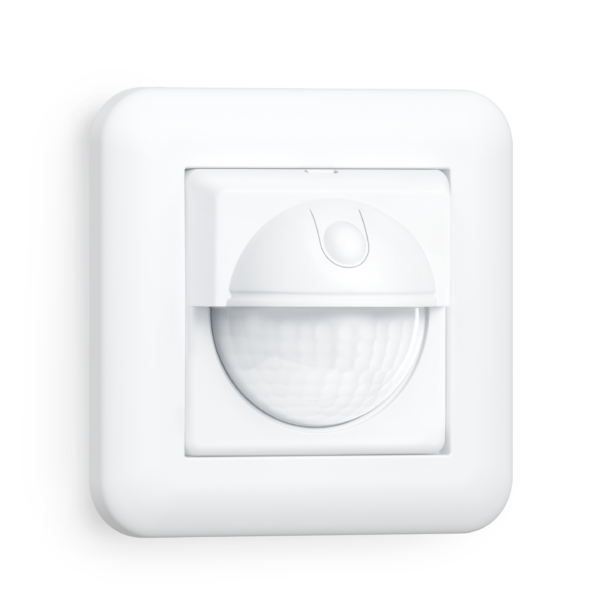

Steinel IR 180 UP easy Unterputz

ELDAS®-Nr 535 930 900

EAN-Nr. 4007841 055790

Preis: Bitte einloggen, um Preise zu sehen

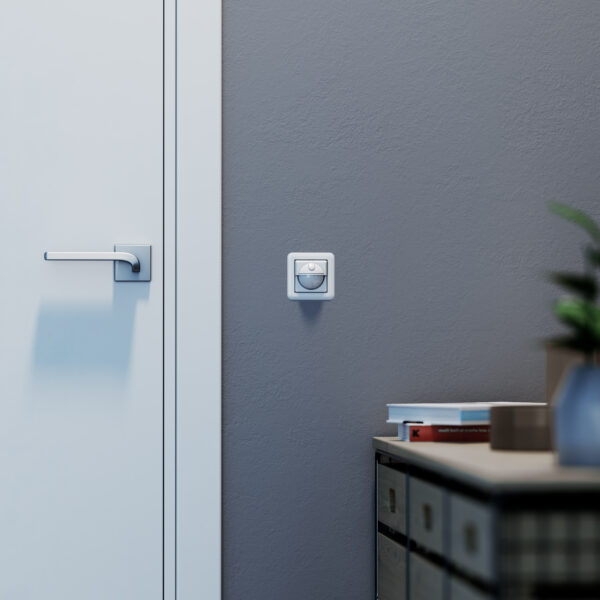

Schön, wenn Dinge ohne grossen Aufwand einfach funktionieren. So wie der IR 180 UP easy, mit dem sich Licht im Flur, Treppenhaus oder WC im Handumdrehen automatisieren lässt. Einfach gegen die vorhandenen Unterputzschalter tauschen. Funktioniert immer – unabhängig, ob es sich um 2- oder 3-Draht-Installationen handelt. Schaltet alle Leuchtmittel. Der eingebaute 180° Infrarot-Sensor überzeugt mit einer Reichweite von bis zu 8 m. Und dank des integrierten Tasters ist auch manuelles Schalten jederzeit möglich.

  • Infrarot-Bewegungsmelder zur Unterputz-Wandmontage, 180° Erfassungswinkel und bis zu 8 m Erfassungsreichweite
  • Für den Innenbereich (IP 20), zum einfachen Nachrüsten auf automatisches Licht in Neu- und Bestandsbauten (Für 2- und 3-Draht Installation)
  • Aus UV-beständigem Kunststoff für eine lange Lebensdauer
  • Stufenlose Einstellung der Zeit (5 Sek. - 30 Min.) und Einschalthelligkeit (2-1000 Lux), Teach-Funktion, Taster für die Nutzung als herkömmlichen Lichtschalter
  • Schaltet zuverlässig jedes Leuchtmittel mit insgesamt max. 200 W Schaltlast (LED-Leuchtmittel max. 160 W/50 Stk.)
  • Inkl. Montagezubehör - plastikfrei verpackt

Identifikation

Ausführung Bewegungsmelder

Abmessungen

Abmessungen L × B × H 57 x 81 x 81 mm

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz
Leistung 200 W
Schaltausgang 1 ohmsch 200 W
Leuchtstofflampen EVG 150 W
Leuchtstofflampen unkompensiert 150 VA
Leuchtstofflampen reihenkompensiert 150 VA
Leuchtstofflampen parallelkompensiert 150 VA
Schaltausgang 1 Niedervolt-Halogenlampen 200 VA
LED-Lampen < 2 W 40 W
LED-Lampen > 2 W < 8 W 100 W
LED-Lampen > 8 W 160 W
Kapazitive Belastung in µF 132 µF
Schaltausgang 1 Anzahl LED/Leuchtstofflampen 4 stk.

Sensorik

Montagehöhe max. 2,20 m
Sensortechnologie Passiv Infrarot
Mit Bewegungsmelder Ja
Erfassungswinkel 180 °
Öffnungswinkel 90 °
Unterkriechschutz Ja
Segmentweise Ausblendung Nein
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Nein
Reichweite radial r = 2 m (6 m²)
Reichweite tangential r = 8 m (101 m²)
Schaltzonen 96 Schaltzonen
Montagehöhe 1,10 – 2,20 m
Optimale Montagehöhe 1,1 m

Vernetzung

Vernetzung Nein

Lichttechnik

Softlichtstart Nein
Dauerlicht schaltbar
Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 2 – 1000 lx
Zeiteinstellung 5 s – 30 Min.
Grundlichtfunktion Nein
Hauptlicht einstellbar Nein
Einstellungen via Potis
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP20
Umgebungstemperatur von 0 bis 40 °C
Werkstoff des Gehäuses Kunststoff
Werkstoff der Abdeckung Kunststoff strukturiert
Montageort Wand
Anwendung Ort Innenbereich
Montageart Unterputz
Werkstoff Kunststoff
Anwendung Raum Flur / Gang Funktionsraum / Nebenraum Innenbereich Teeküche Treppenhaus WC / Waschraum
Farbe Weiss
Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 3 Jahre
Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate VDE

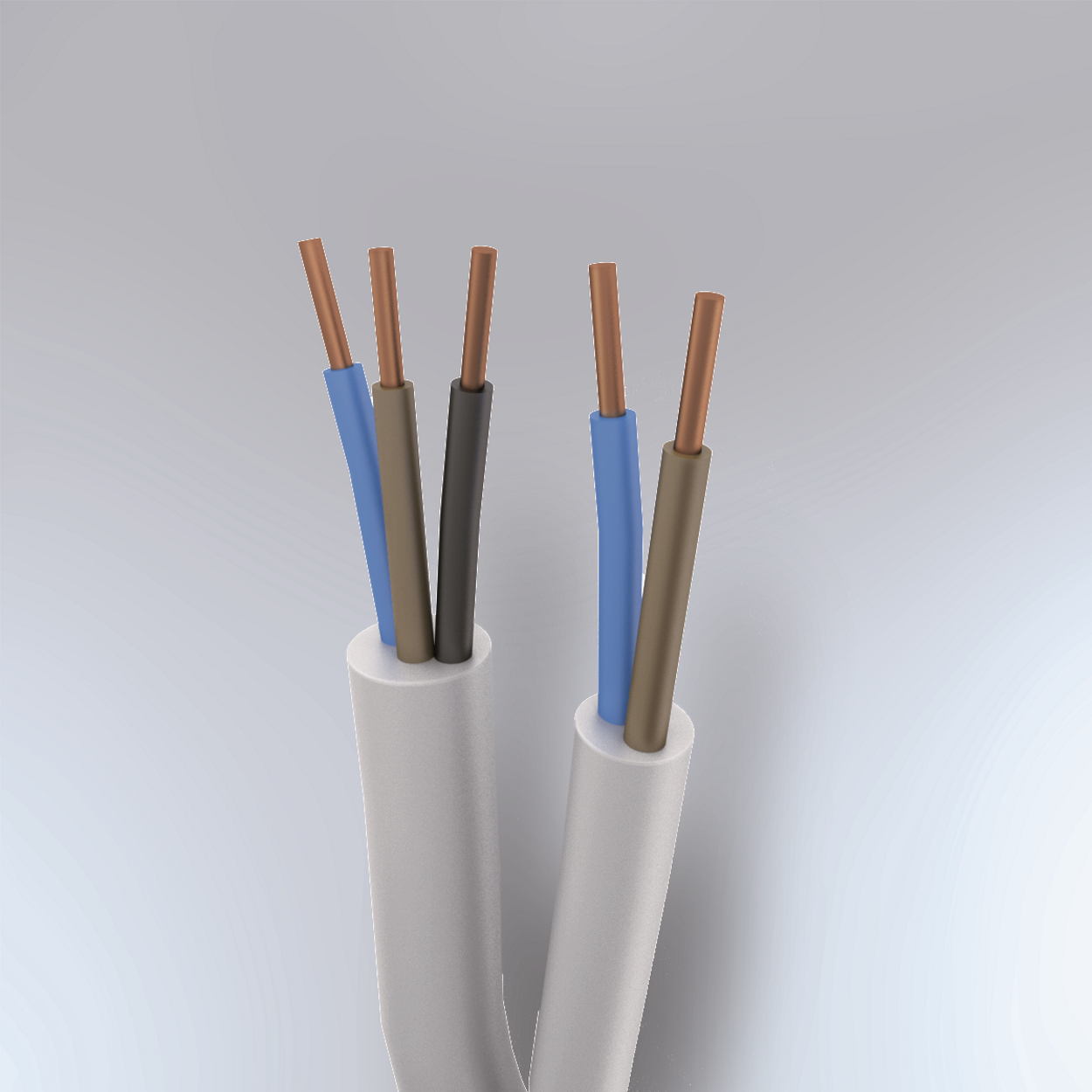

2 oder 3-Draht Installation

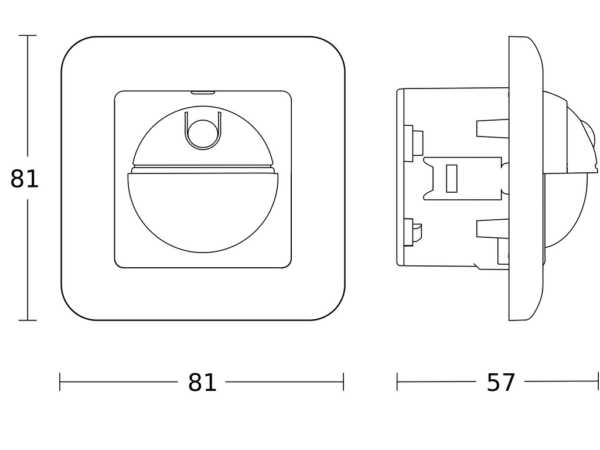

Technische Zeichnung

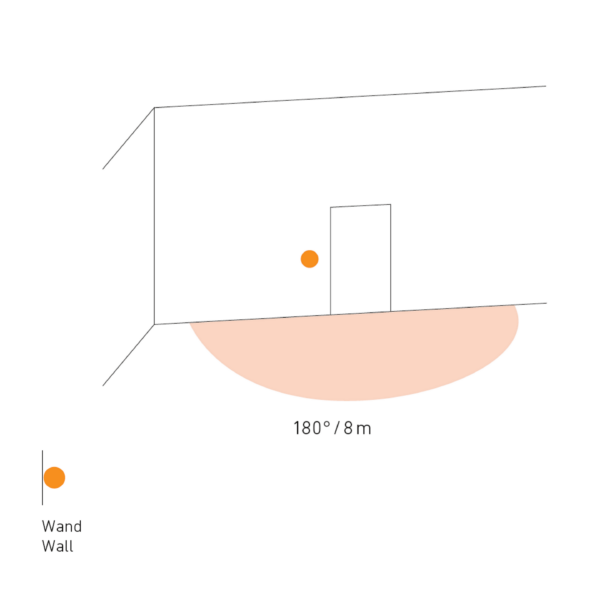

Sensorerfassungsbereich

Schaltplan 1

Schaltplan 2-Draht-Verkabelung

Schaltplan 2

Schaltplan 3-Draht-Verkabelung
