Nevalux IR Quattro SLIM XS COM1 - rund

Nevalux IR Quattro SLIM XS COM1 - rund

ELDAS®-Nr 535 930 700 · EAN-Nr. 4007841 035211

Technische Daten Illustrationen Schaltbilder Downloads Zubehör
Nevalux

Nevalux IR Quattro SLIM XS COM1 - rund

ELDAS®-Nr 535 930 700

EAN-Nr. 4007841 035211

Dieses Produkt wird durch ein Nachfolgeprodukt ersetzt.

Zum Nachfolgeprodukt · IR Quattro SLIM XS 4m COM1 - eckig (032951)

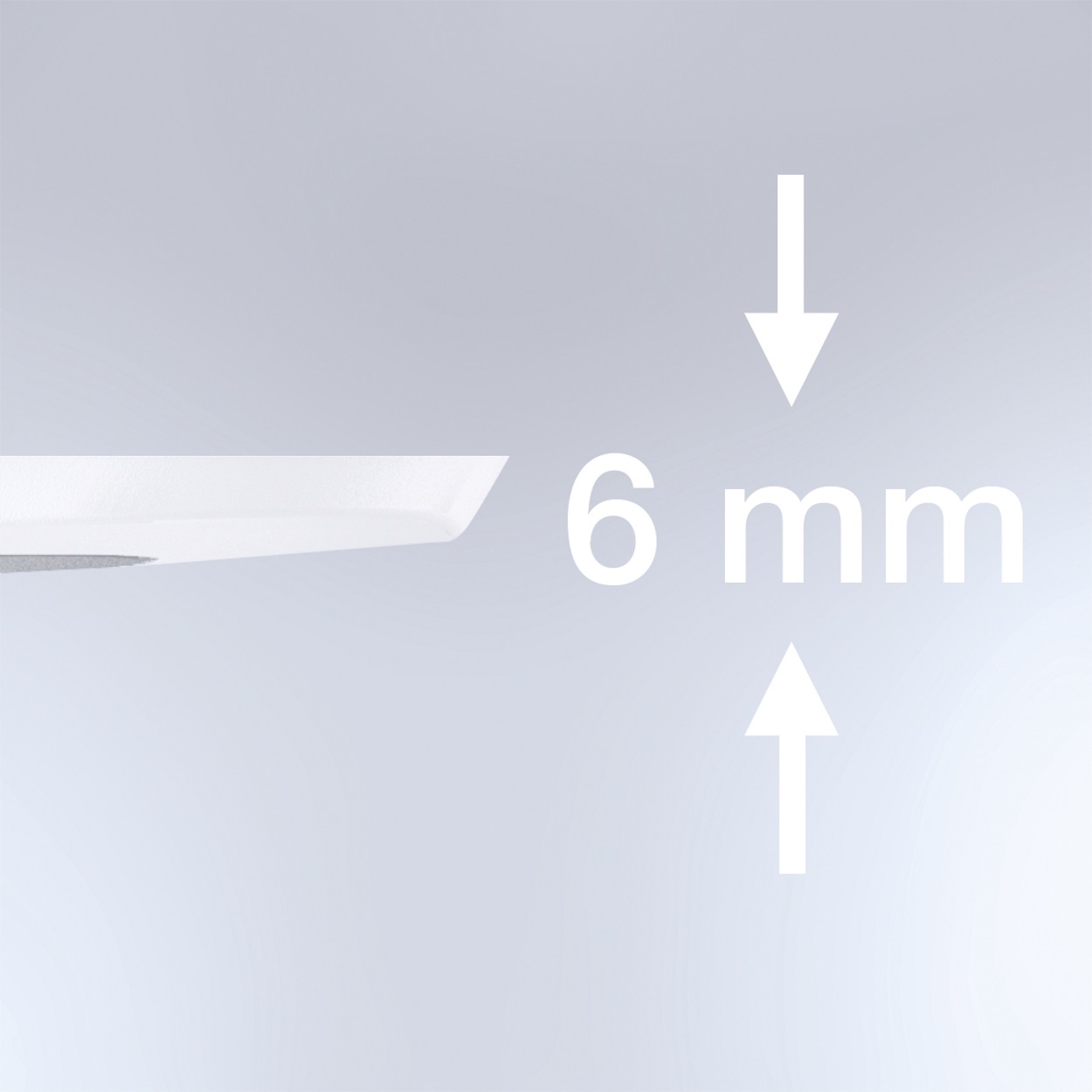

Auffallend. Unauffällig. IR Quattro SLIM XS, der extra flache Präsenzmelder im Unterputzdosen-Format. Passt in jede handelsübliche Unterputzdose. Nur 6 mm Aufbauhöhe. Hochpräziser 360°-Infrarot-Sensor mit weltweit einzigartiger Retina-Linse und 16 qm quadratischem Präsenzbereich (4 x 4 m). Einstellung per Fernbedienung oder Smart Remote.

  • Extrem flache Aufbauhöhe
  • Hochwertige Retina-Linse
  • Nur mit optionalen Fernbedienungen einstellbar

Identifikation

Variante COM1 - rund
Ausführung Präsenzmelder

Abmessungen

Abmessungen Ø × H 94 x 55 mm

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz
Kapazitive Belastung in µF 176 µF
Schaltausgang 1 Anzahl LED/Leuchtstofflampen 8 stk.
FIL_2_PRO_Schnittstellen COM1 (Schalten von Licht)

Sensorik

Sensortechnologie Passiv Infrarot
Erfassungswinkel 360 °
Öffnungswinkel 71 °
Unterkriechschutz Ja
Segmentweise Ausblendung Nein
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Nein
Reichweite Detail Retina-Linse und hexagonaler Fresnel-Struktur
Reichweite radial 4 x 4 m (16 m²)
Reichweite tangential 4 x 4 m (16 m²)
Schaltzonen 408 Schaltzonen
Montagehöhe 2,50 – 4,00 m
Reichweite Präsenz 4 x 4 m (16 m²)
Optimale Montagehöhe 2,8 m
FIL_4_PRO_Sensortechnologie Passiv-Infrarot

Vernetzung

Vernetzung Ja
Art der Vernetzung Master/Master, Master/Slave

Lichttechnik

Konstantlichtregelung Nein

Einstellungen

Dämmerungseinstellung 10 – 1000 lx
Zeiteinstellung 30 s – 30 Min.
Grundlichtfunktion Nein
Funktionen Normal- / Testbetrieb, Halb- / Vollautomatik, Manuell ON / ON-OFF
Einstellungen via Fernbedienung, Smart Remote
Mit Fernbedienung Ja
Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20
Umgebungstemperatur 0 – 40 °C
Montageort Decke
Anwendung Ort Innenbereich
Montageart Unterputz
Werkstoff Kunststoff
Farbe Weiss
Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Sonstiges

Anwendung, Ort, Raum Einzelbüro, Hotelzimmer, Pflegezimmer, Funktionsraum / Nebenraum, WC / Waschraum, Innenbereich

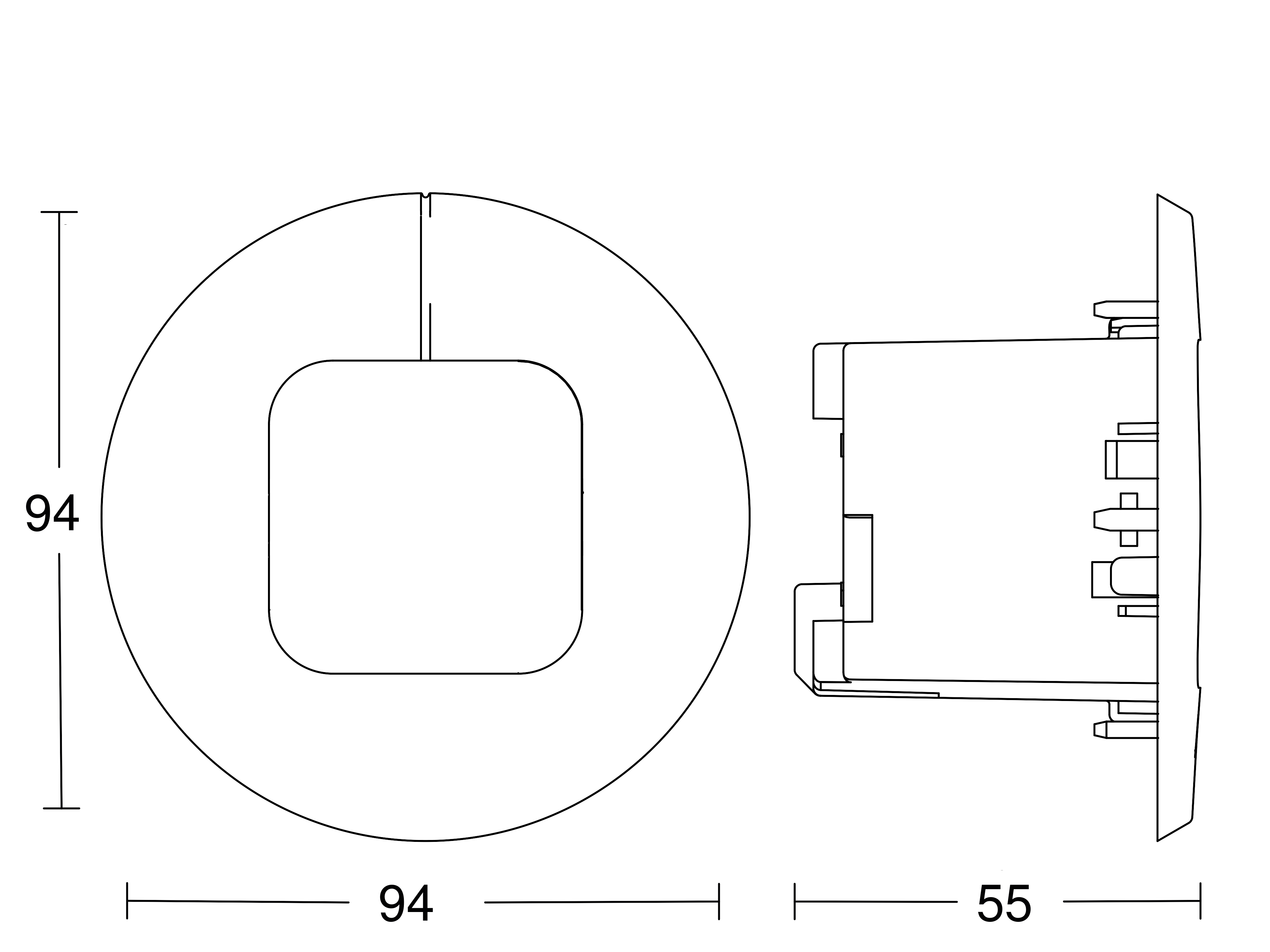

Technische Zeichnung

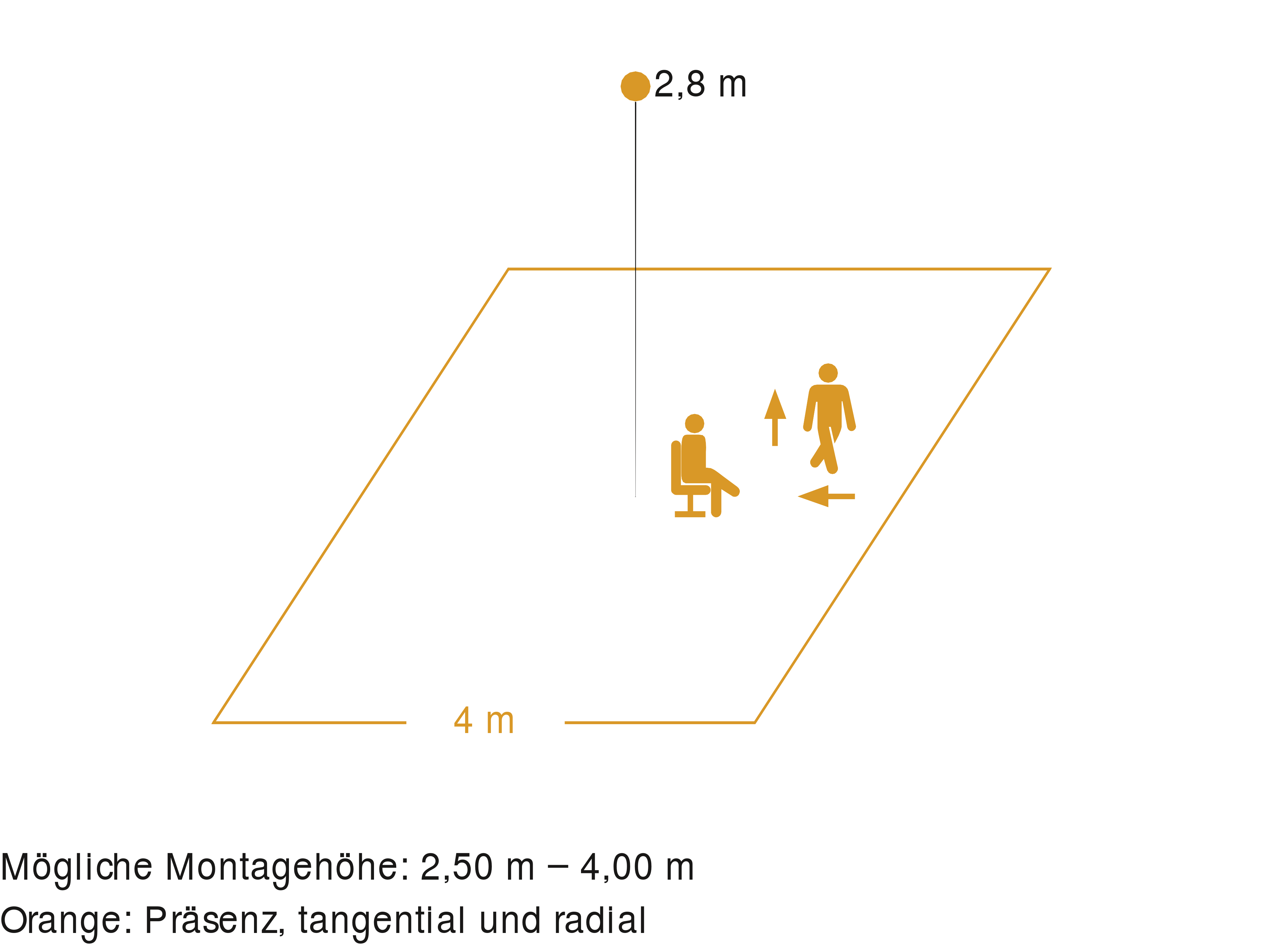

Sensorerfassungsbereich

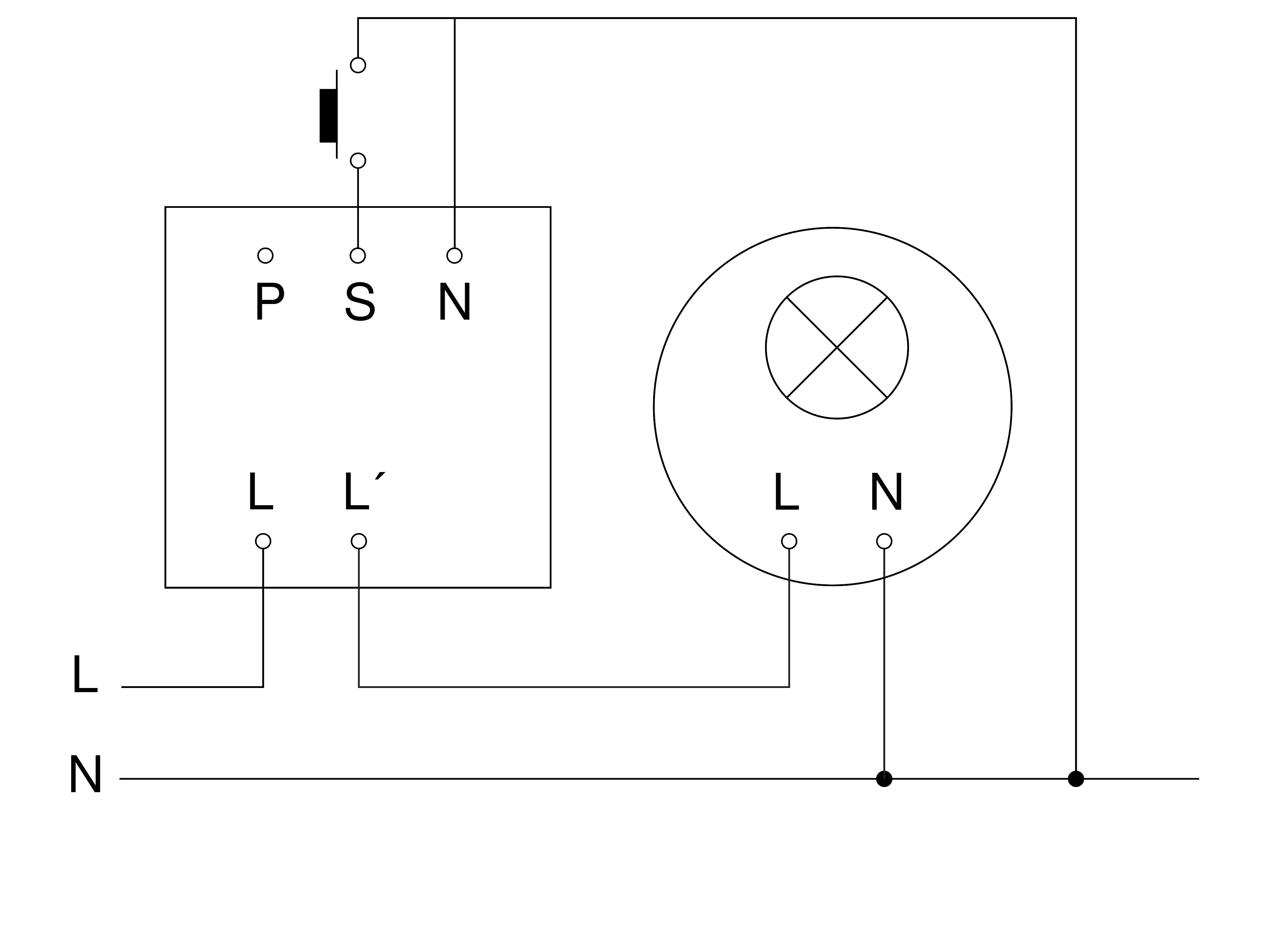

Schaltplan 1

Schaltplan Master

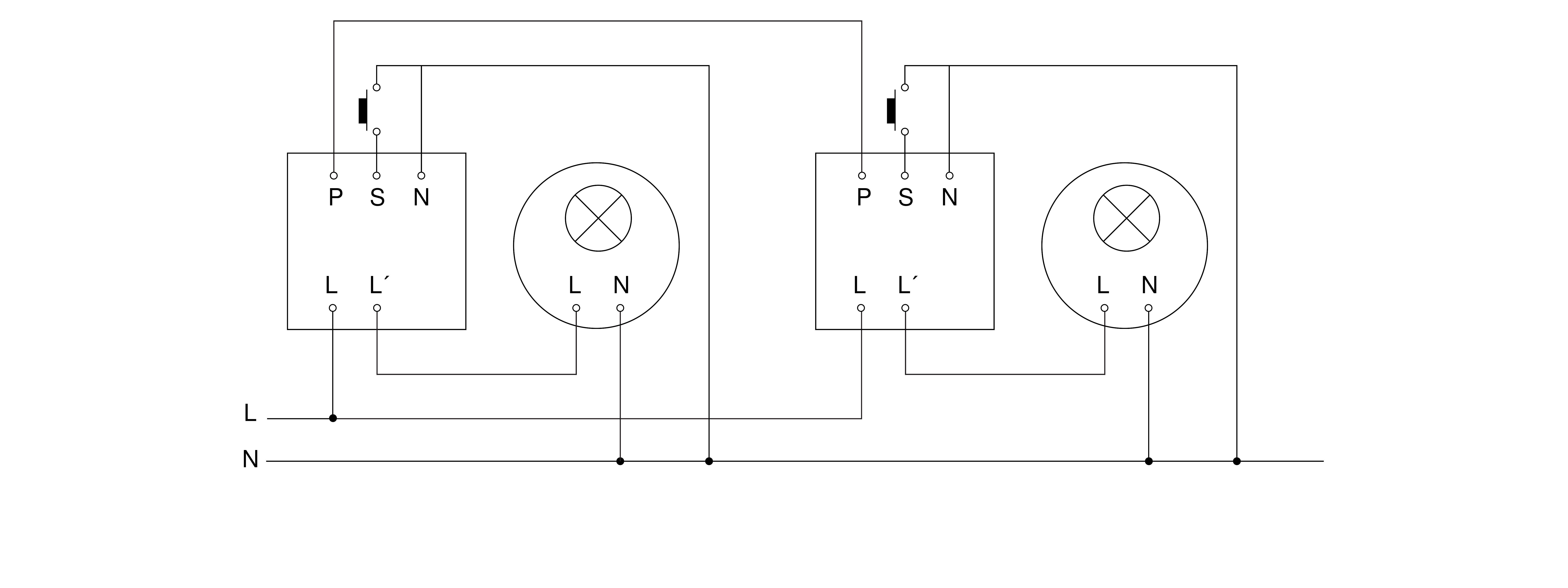

Schaltplan 2

Schaltplan Master-Master Vernetzung

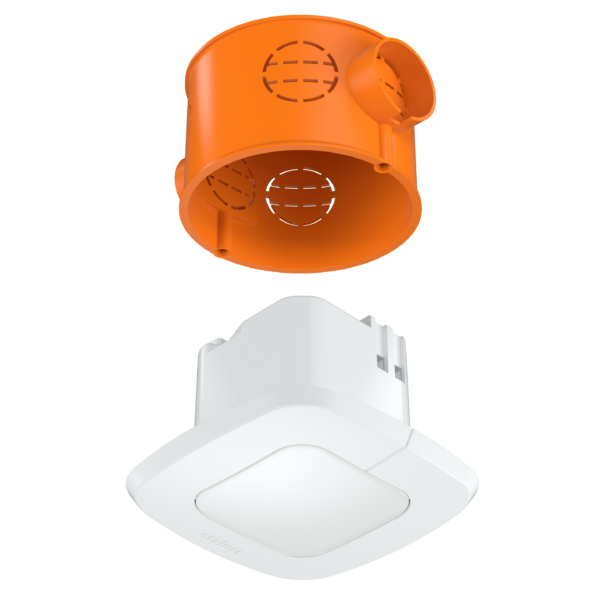

IR Quattro SLIM XS 4m COM1 - eckig
