Steinel IS 3360 MX Highbay DALI-2 APC - Aufputz eckig

Präsenzmelder für Lager, Tiefgaragen und Produktion. Erfasst rundum, auch für hohe Hallendecken.

ELDAS®-Nr 535 946 406

EAN-Nr. 4007841 010577

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Aufputzmontage

Farbe

Weiss

Variante

230V, 1 Kanal DALI-2 Application Controller DALI-2 Input Device KNX PF (Potential Free)

Montagehöhe max.

4,00 m 14,00 m

Ausführung

Eckig

In Industriehallen und Gewerbeimmobilien geht es meist hoch her. Gut, dass mit dem IS 3360 MX Highbay auch hohe Decken kein Problem darstellen. Der reichweitenstarke Bewegungsmelder hat einen extragrossen Erfassungsbereich und bleibt auch bei einer Montagehöhe von bis zu 14 Meter immer schön aufmerksam. Höchst zuverlässig, dieser IS 3360 MX Highbay.

Varianten

Ausführung DALI-2 Application Controller

Farbe Weiss

Montageart Aufputzmontage

Montagehöhe Montagehöhe 4 bis 14 Meter

Abmessungen

Abmessungen L × B × H 65 x 95 x 95 mm

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 1x30 EVG´s

Sensorik

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Öffnungswinkel 180 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial Ø 14 m (154 m²)

Reichweite tangential Ø 36 m (1018 m²)

Schaltzonen 1416 Schaltzonen

Montagehöhe 4,0 – 14,0 m

Optimale Montagehöhe 12,0 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via DALI 2

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar, 4 h

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 15 min

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-30 Min., Ganze Nacht

Hauptlicht einstellbar 50 - 100 %

Funktionen Normal- / Testbetrieb, Manuell ON / ON-OFF, Konstantlichtregelung ON-OFF

Einstellungen via Fernbedienung, Potis, Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 50 %

Grundlichtfunktion Prozent von 10 %

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur -20...+50 °C

Werkstoff des Gehäuses Kunststoff

Werkstoff der Abdeckung Kunststoff opal

Abdeckmaterial Lieferumfang Abdeckclips

Montageort Decke

Anwendung Ort Innenbereich

Werkstoff Kunststoff

Anwendung Raum Hochregallager, Innenbereich, Sporthalle

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

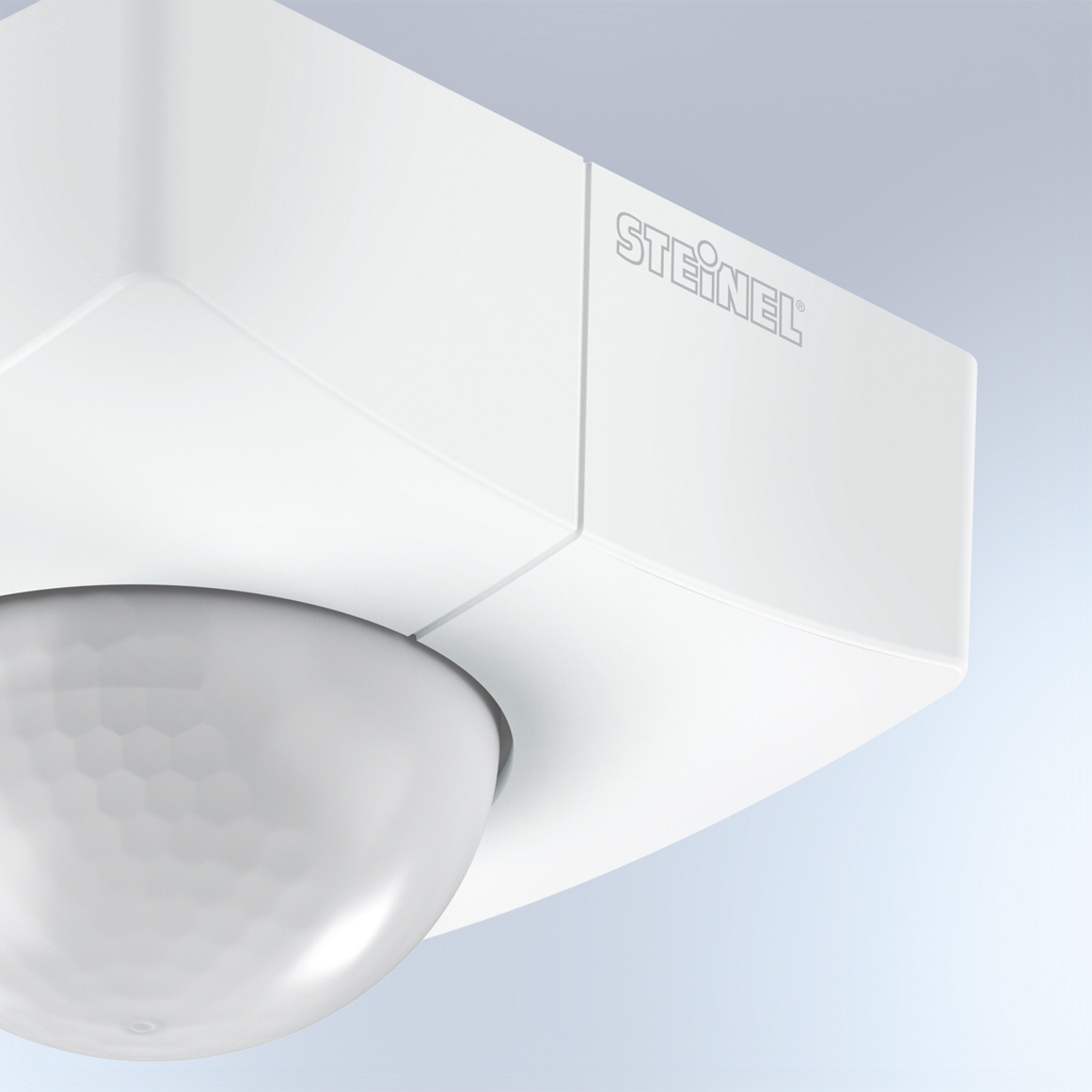

UV-beständiger Kunststoff

Grosser Anschlussraum

Optionale Fernbedienungen

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Vernetzung DALI-2 APC mit DALI-2 IPD
