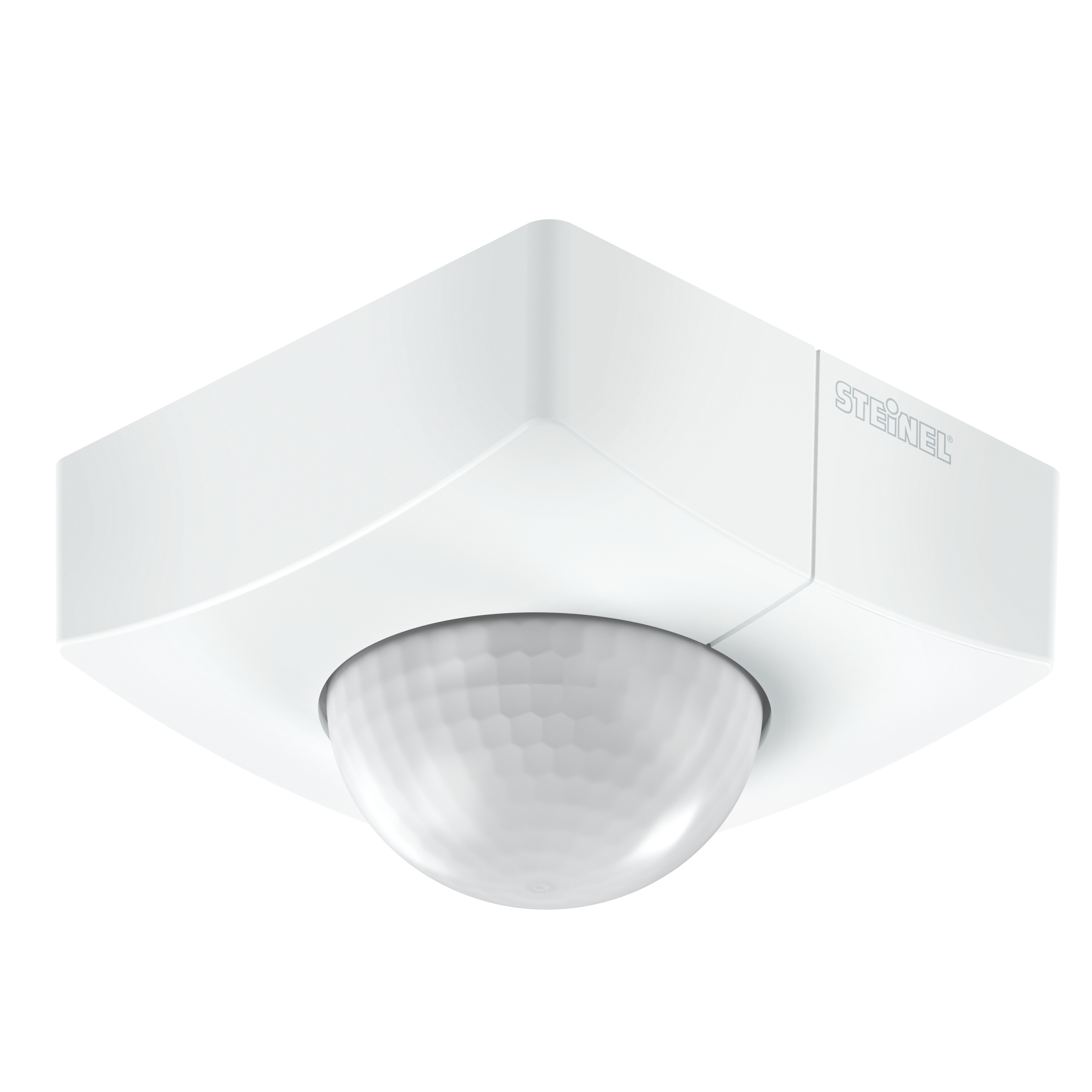

Steinel IS 3360 MX Highbay DALI-2 APC - carré - en saillie

Steinel IS 3360 MX Highbay DALI-2 APC - carré - en saillie

N° ELDAS® 535 946 406 · EAN-N° 4007841 010577

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Accessoires
Steinel

Steinel IS 3360 MX Highbay DALI-2 APC - carré - en saillie

Détecteur de présence pour dépôts, parkings et production. Tout autour, aussi pour plafonds hauts.

N° ELDAS® 535 946 406

EAN-N° 4007841 010577

Prix : Veuillez vous connecter pour voir les prix

Type de montage

En saillie

Couleur

blanc

Variante

230V, 1 canal DALI-2 Application Controller DALI-2 Input Device KNX PF (Potentiel libre)

Hauteur de montage max.

14,00 m

Modèle

Détecteur de mouvement

Les halls de production et les immeubles commerciaux sont souvent des bâtiments à haut plafond. Il existe heureusement le détecteur de mouvement IS 3360 MX Highbay qui peut être posé très haut. Le détecteur de mouvement de grande portée se distingue par une très grande zone de détection et rien ne lui échappe, même installé à jusqu'à 14 m au-dessus du sol. Vous pouvez vraiment compter sur le modèle IS 3360 MX Highbay.

Variantes

Version DALI-2 Application Controller
Couleur blanc
Type de montage En saillie
Hauteur de montage Hauteur de montage 4 à 14 mètres

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Sortie de commande DALI Broadcast 1x30 ballasts électroniques

Technologie de détection

Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale Ø 14 m (154 m²)
Portée tangentielle Ø 36 m (1018 m²)
Zones de commutation 1416 zones de commutation
Hauteur de montage 4,0 – 14,0 m
Hauteur de montage optimale 12,0 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Esclave
Mise en réseau via DALI 2

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 min
Fonction lumière de base Oui
Durée fonction lumière de base 1-30 min, toute la nuit
Lumière principale réglable 50 - 100 %
Fonctions Mode normal / mode test, Manuel ON / ON-OFF, Maintien d'un éclairage constant ON-OFF
Réglages via Télécommande, Potentiomètres, Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 50 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Indice de protection IP54
Température ambiante -20...+50 °C
Matériau du boîtier Matière plastique
Matériau du cache Matière plastique opale
Matériau de couverture (étendue de la livraison) Clips de couverture
Lieu de montage plafond
Lieu d'application Intérieur
Matériau Plastique
Application pièce Intérieur, entrepôt de stockage haut, gymnase
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

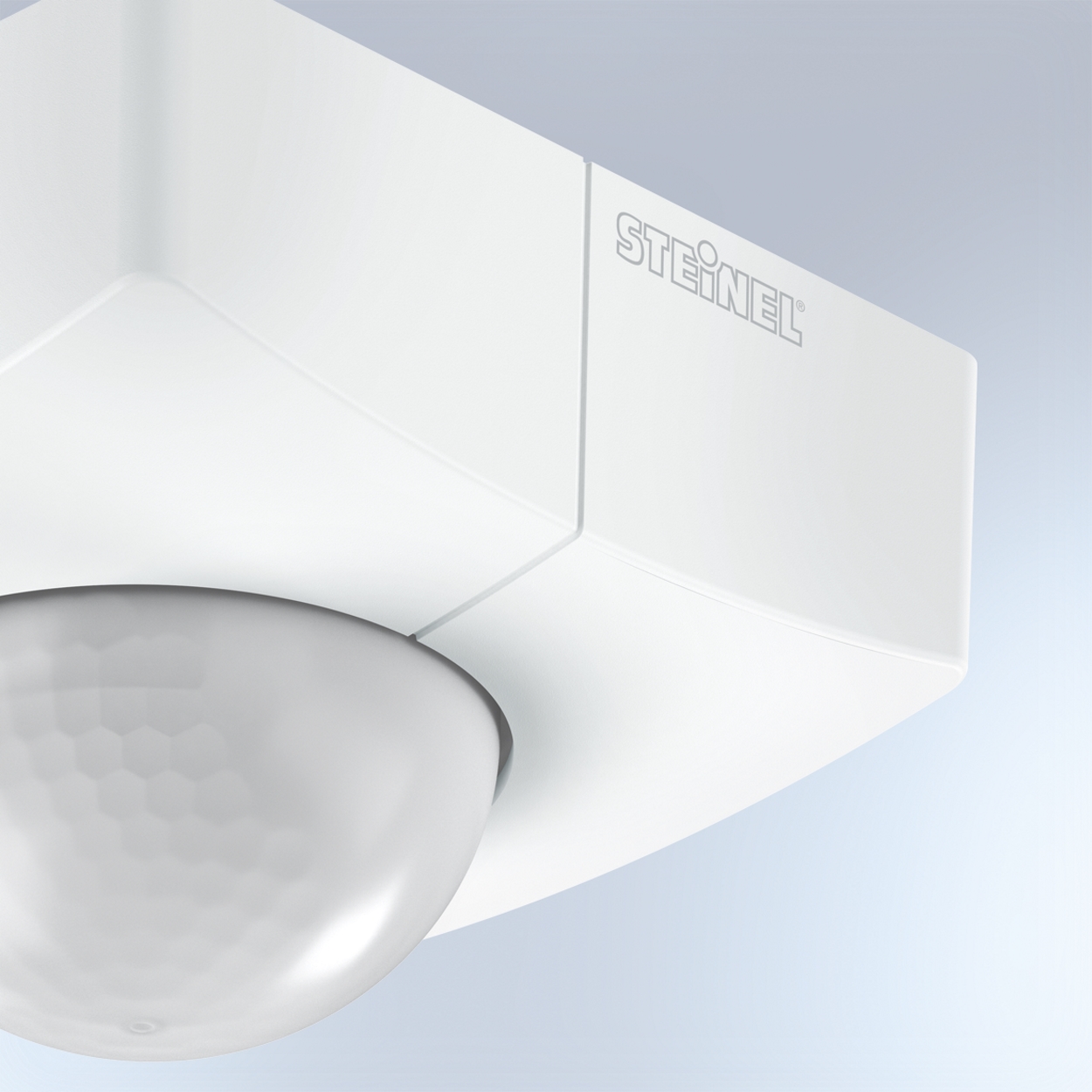

Plastique résistant aux UV

Grand espace de raccordement

Télécommandes en option

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma de câblage pour la mise en réseau DALI-2 APC & DALI-2 IPD
