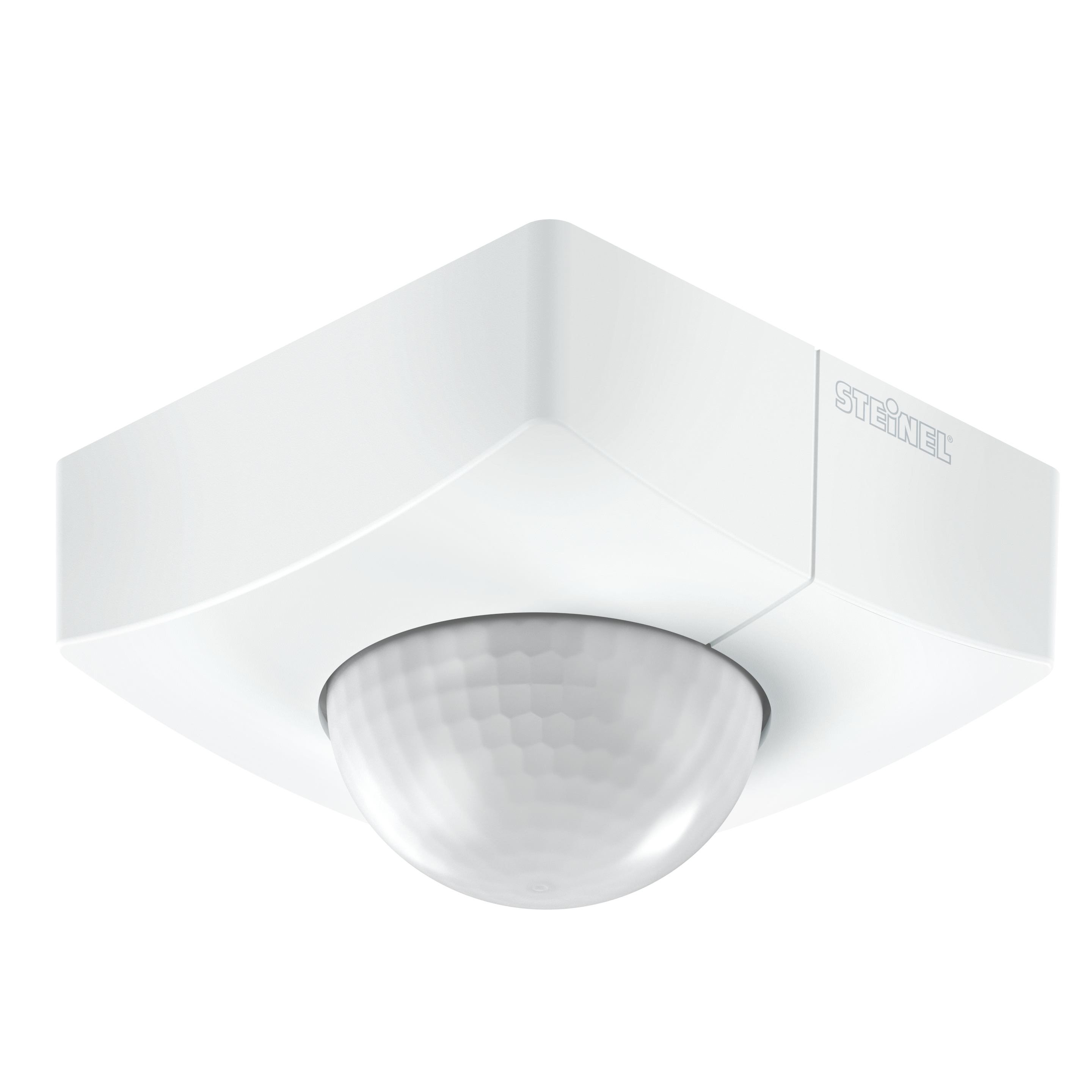

Steinel IS 3360 MX Highbay DALI-2 APC - quadrato, sup.

N. ELDAS® 535 946 406

EAN-N. 4007841 010577

Prezzo: Accedi per vedere i prezzi

Produttore

Steinel Nevalux

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Colore

Bianco Nero

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

Nei capannoni industriali e nei locali commerciali si raggiungono di solito altezze notevoli. Fortunatamente con l'IS 3360 MX Highbay anche i soffitti alti non rappresentano un problema. Il rilevatore di movimento con ampio raggio d'azione copre un campo di rilevamento molto vasto ed è sempre ben attento anche ad un'altezza di montaggio fino a 14 metri. Estremamente affidabile, questo IS 3360 MX Highbay.

Identificazione

Versione Rilevatori di movimento

Dimensioni

Dimensioni L × P × A 65 x 95 x 95 mm

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Uscita di controllo DALI broadcast 1x30 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 14,00 m

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 360 °

Angolo di apertura 180 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale Ø 14 m (154 m²)

Portata tangenziale Ø 36 m (1018 m²)

Zone di commutazione 1416 zone di commutazione

Altezza di montaggio 4,00 – 14,00 m

Altezza di montaggio ottimale 12 m

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile, 4 ore

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 5 s – 15 Min.

Funzione luce di base Sì

Durata funzione luce di base 1-30 min Tutta la notte

Luce principale regolabile 50 - 100 %

Funzioni Modalità normale / modalità test Manuale ON / ON-OFF Regolazione della luce constante ON-OFF

Impostazioni tramite Telecomando Potenziometri Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Funzione luce di base in percentuale 10 – 50 %

Funzione luce di base percentuale da 10 %

Alloggiamento e materiale

Grado di protezione IP54

Temperatura ambiente da -20 fino a 50 °C

Materiale dell'alloggiamento Plastica

Materiale della copertura Plastica opalina

Materiale di copertura (in dotazione) calotte di copertura

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Superficie

Materiale Plastica

Applicazione ambiente Interni magazzino verticale palestra

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

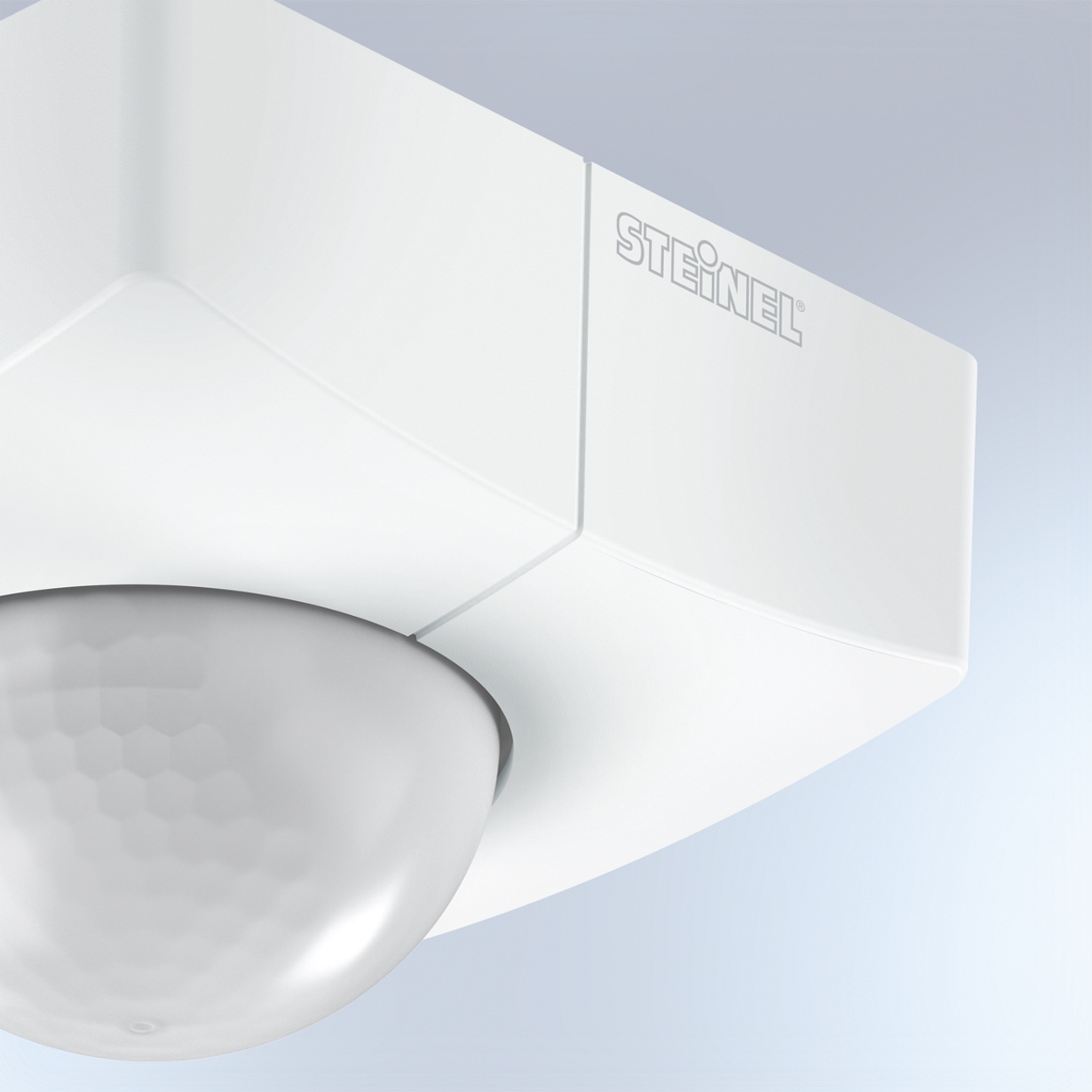

Plastica resistente ai raggi ultravioletti

Grande vano per l'allacciamento elettrico

Telecomandi opzionali

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico collegamento in rete di DALI-2 APC & DALI-2 IPD

Scheda tecnica Manuale d'uso Dichiarazione di conformità

Pannello nero per il sensori IR Sopra intonaco quadrato

N. art. 056711

Pannello nero per il sensori IR tondo, sup.

N. art. 056735

Telecomando Smart Remote

N. art. 009151

Telecomando di servizio RC8

N. art. 559410

Telecomando utente RC5

N. art. 592806
