Steinel IS 3360 MX Highbay COM1 - carré - en saillie

Steinel IS 3360 MX Highbay COM1 - carré - en saillie

N° ELDAS® 535 946 400 · EAN-N° 4007841 033569

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Accessoires
Steinel

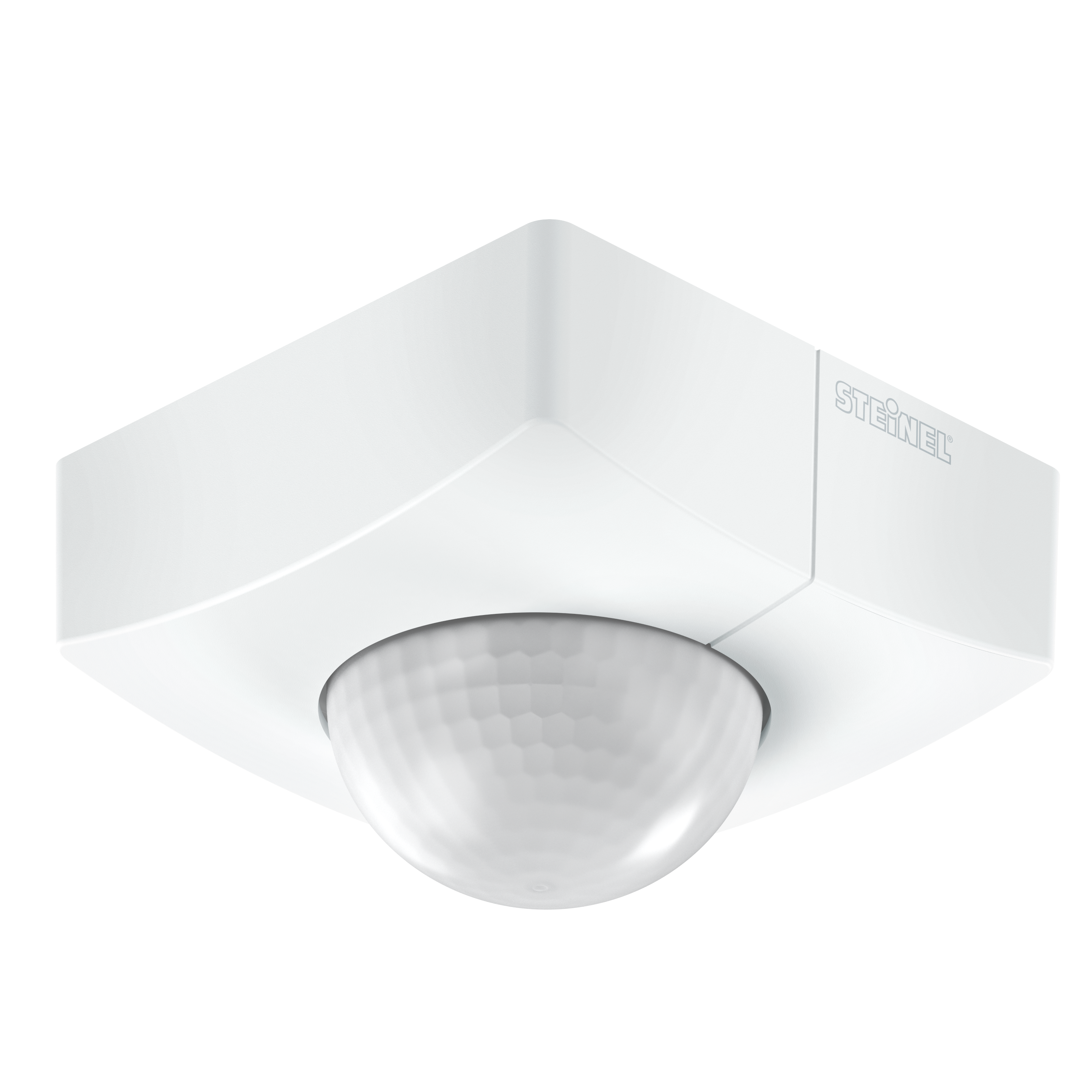

Steinel IS 3360 MX Highbay COM1 - carré - en saillie

Détecteur de présence pour dépôts, parkings et production. Tout autour, aussi pour plafonds hauts.

N° ELDAS® 535 946 400

EAN-N° 4007841 033569

Prix : Veuillez vous connecter pour voir les prix

Type de montage

En saillie

Couleur

blanc

Variante

230V, 1 canal DALI-2 Application Controller DALI-2 Input Device KNX PF (Potentiel libre)

Hauteur de montage max.

14,00 m

Modèle

Détecteur de mouvement

Les halls de production et les immeubles commerciaux sont souvent des bâtiments à haut plafond. Il existe heureusement le détecteur de mouvement IS 3360 MX Highbay qui peut être posé très haut. Le détecteur de mouvement de grande portée se distingue par une très grande zone de détection et rien ne lui échappe, même installé à jusqu'à 14 m au-dessus du sol. Vous pouvez vraiment compter sur le modèle IS 3360 MX Highbay.

Variantes

Version COM1
Couleur blanc
Type de montage En saillie
Hauteur de montage Hauteur de montage 4 à 14 mètres

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Puissance 2000 W
Sortie de commutation 1 ohmique 2000 W
Lampes fluorescentes ballast électronique 1500 W
Lampes fluorescentes non compensées 1000 VA
Lampes fluorescentes compensées en série 400 VA
Lampes fluorescentes compensées en parallèle 400 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 600 W
Charge capacitive en µF 176 µF
Consommation propre 0,26 W
Sortie de commutation 1 nombre de lampes LED/fluorescentes 8 pcs.

Technologie de détection

Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale Ø 14 m (154 m²)
Portée tangentielle Ø 36 m (1018 m²)
Zones de commutation 1416 zones de commutation
Hauteur de montage 4,0 – 14,0 m
Hauteur de montage optimale 12,0 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Maître
Nombre d'unités en réseau max. 10 capteurs
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 min
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Mode normal / mode test, Manuel ON / ON-OFF
Réglages via Télécommande, Potentiomètres, Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP54
Température ambiante -20...+50 °C
Matériau du boîtier Matière plastique
Matériau du cache Matière plastique opale
Matériau de couverture (étendue de la livraison) Clips de couverture
Lieu de montage plafond
Lieu d'application Intérieur
Matériau Plastique
Application pièce Intérieur, entrepôt de stockage haut, gymnase
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

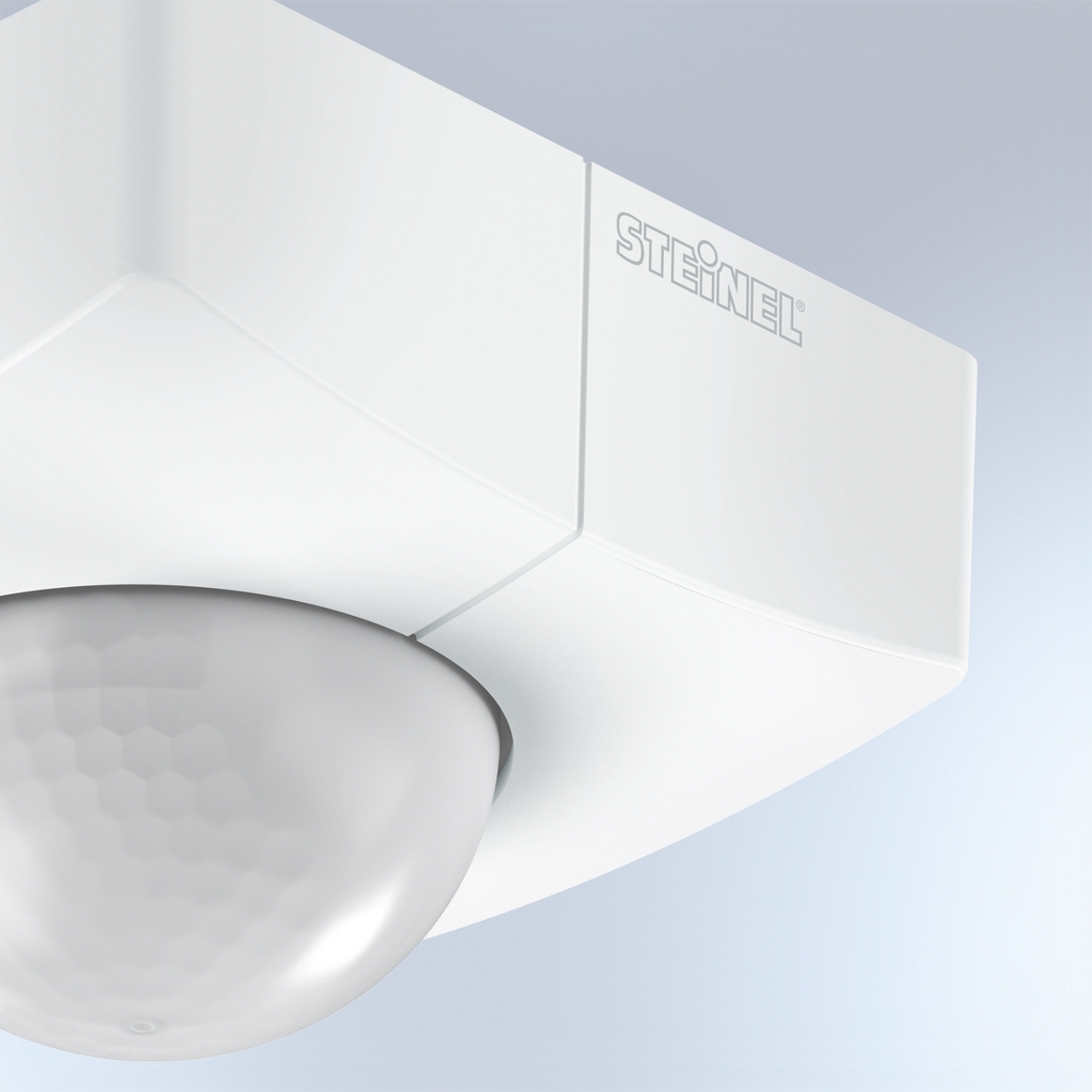

Plastique résistant aux UV

Grand espace de raccordement

Télécommandes en option

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/esclave
