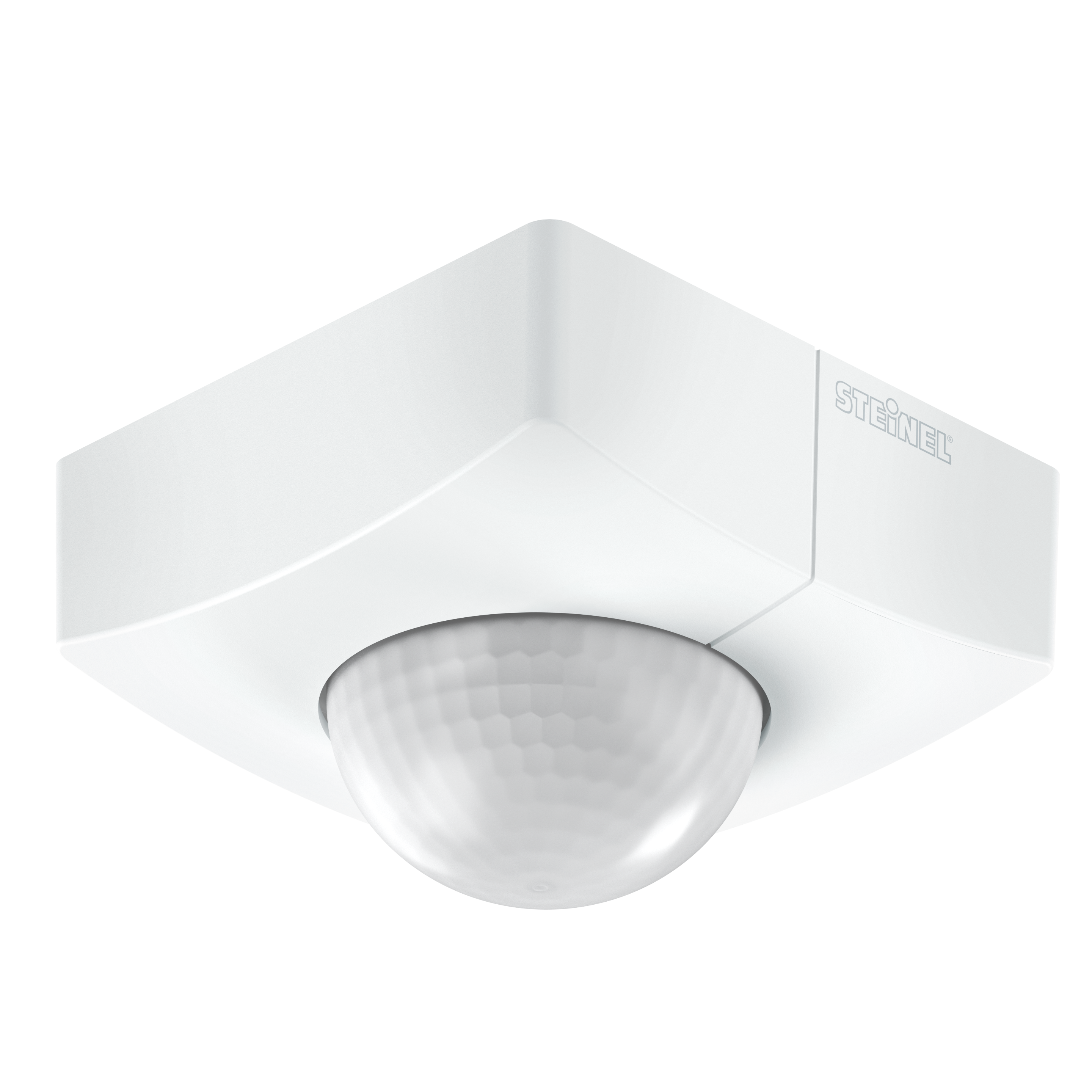

Steinel IS 3360 MX Highbay DALI-2 Input Device - carré - en saillie

Steinel IS 3360 MX Highbay DALI-2 Input Device - carré - en saillie

N° ELDAS® 535 946 807 · EAN-N° 4007841 057374

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Accessoires
Steinel

Steinel IS 3360 MX Highbay DALI-2 Input Device - carré - en saillie

N° ELDAS® 535 946 807

EAN-N° 4007841 057374

Prix : Veuillez vous connecter pour voir les prix

Fabricant

Steinel Nevalux

Version

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potentiel libre)

Couleur

Blanc Noir

Hauteur de montage

Hauteur de montage 2,5 à 4 mètres Hauteur de montage 4 à 14 mètres

Forme

Anguleux Rond

Les halls de production et les immeubles commerciaux sont souvent des bâtiments à haut plafond. Il existe heureusement le détecteur de mouvement IS 3360 MX Highbay qui peut être posé très haut. Le détecteur de mouvement de grande portée se distingue par une très grande zone de détection et rien ne lui échappe, même installé à jusqu'à 14 m au-dessus du sol. Vous pouvez vraiment compter sur le modèle IS 3360 MX Highbay.

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm

Électricité

Raccordement secteur 12 – 22,5 V
Détail tension d'alimentation Bus DALI
Sortie de commutation 1 sans potentiel Non
Sortie de commande DALI Adressable/Esclave

Technologie de détection

Hauteur de montage max. 14,00 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 180 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale Ø 14 m (154 m²)
Portée tangentielle Ø 36 m (1018 m²)
Zones de commutation 1416 zones de commutation
Hauteur de montage 4,00 – 14,00 m
Hauteur de montage optimale 12 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 3
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu'à 50 °C
Matériau du boîtier Matière plastique
Matériau du cache Matière plastique opale
Matériau de couverture (étendue de la livraison) caches enfichables
Lieu de montage plafond
Lieu d'application Extérieur Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce Intérieur entrepôt de stockage haut gymnase
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

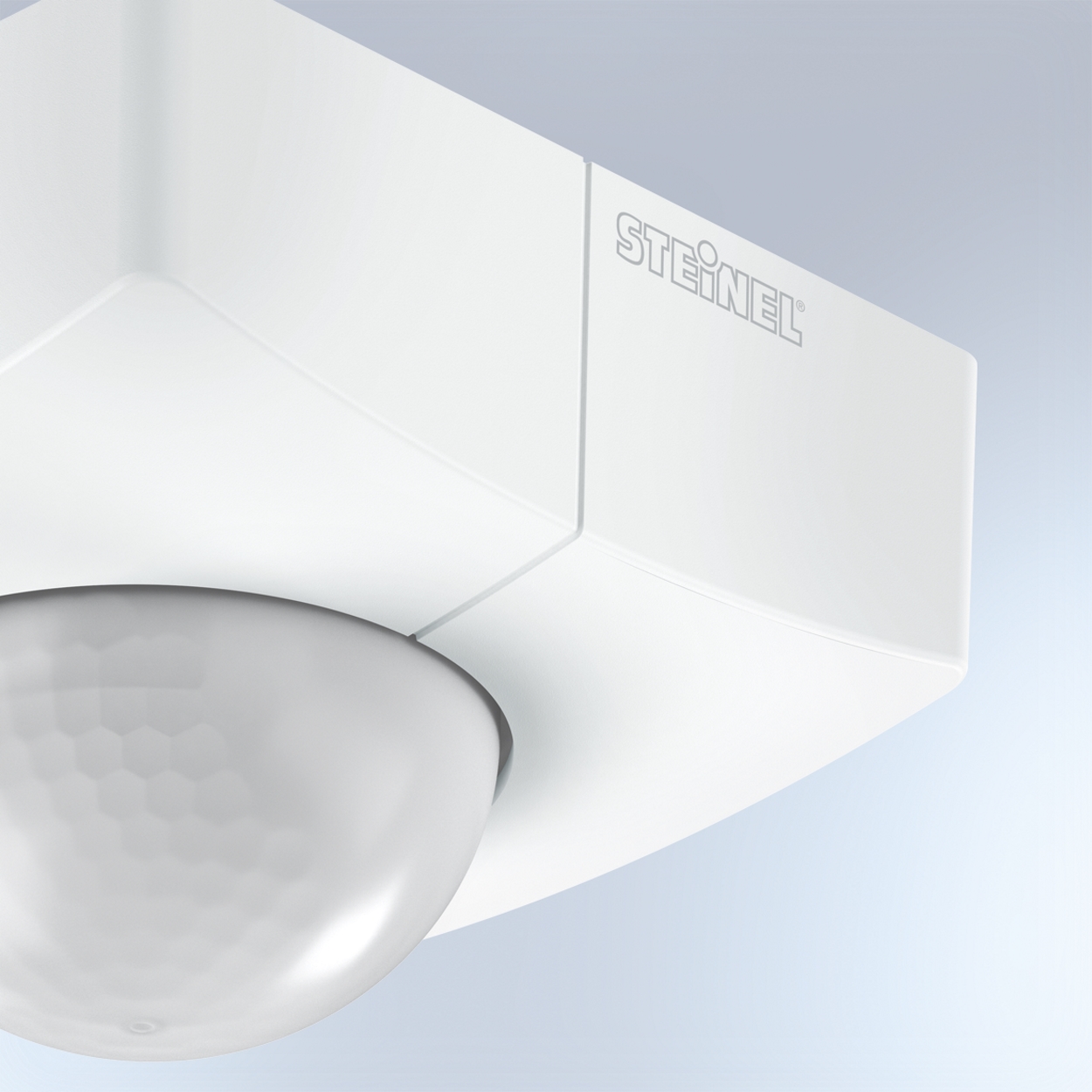

Plastique résistant aux UV

Grand espace de raccordement

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit
