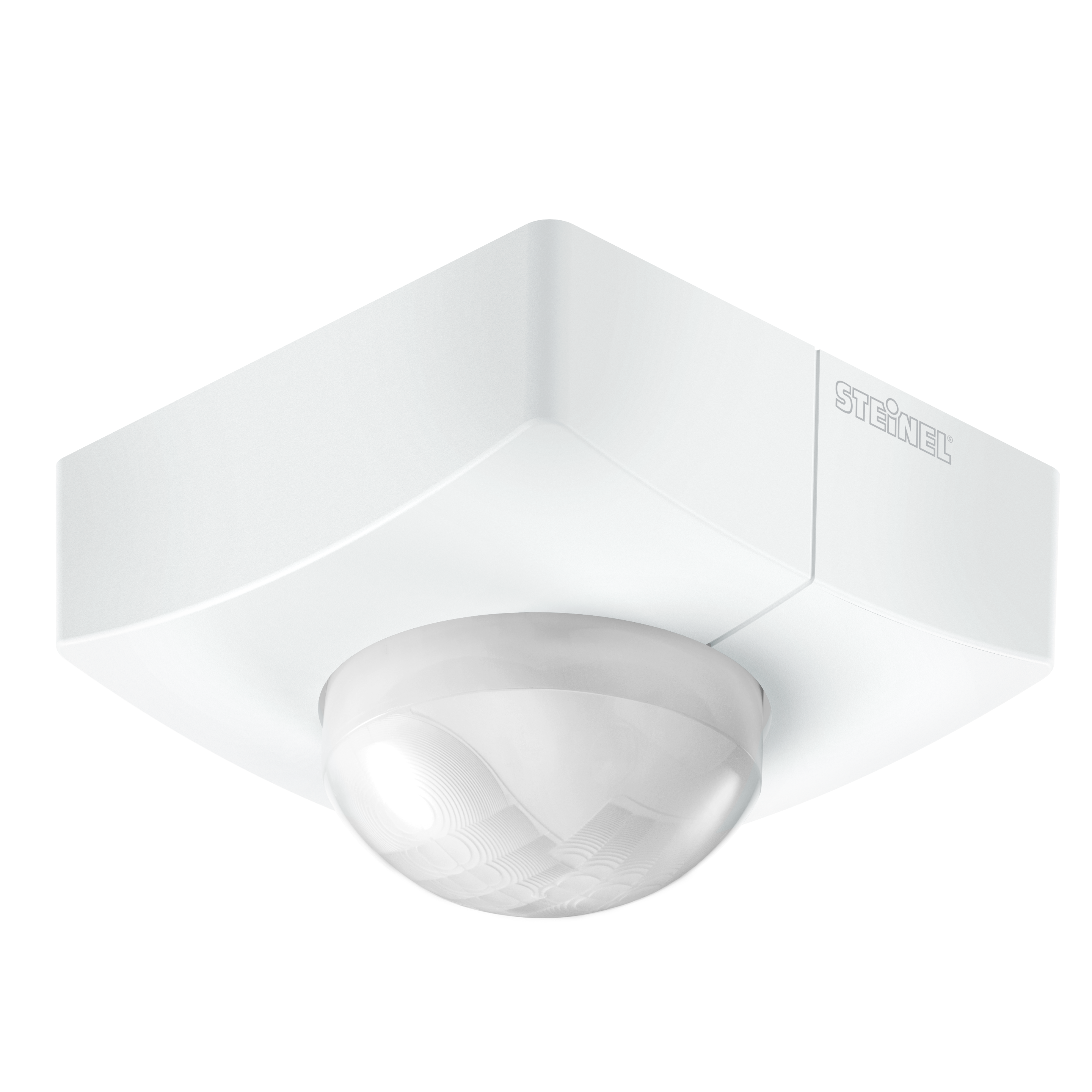

Steinel IS 345 MX Highbay Contact sec - carré, en saillie

Steinel IS 345 MX Highbay Contact sec - carré, en saillie

N° ELDAS® 535 941 467 · EAN-N° 4007841 010522

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Vidéos Accessoires
Steinel

Steinel IS 345 MX Highbay Contact sec - carré, en saillie

N° ELDAS® 535 941 467

EAN-N° 4007841 010522

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potentiel libre)

Type de montage

Encastré En saillie

Hauteur de montage

Hauteur de montage 2,5 à 4 mètres Hauteur de montage 4 à 14 mètres

Forme

Anguleux Rond

Les entrepôts de stockage hauts se caractérisent souvent par des allées étroites et des plafonds très hauts. Ces derniers sont souvent trop hauts pour la plupart des détecteurs. Nous avons la solution idéale pour ce type d'utilisation : le détecteur de mouvement infrarouge IS 345 MX Highbay a été spécialement conçu pour être posé à des hauteurs pouvant atteindre 14 mètres et pour la détection précise des mouvements dans les allées étroites séparant les rayonnages. Même à cette hauteur, il vous garantit une surveillance de qualité exceptionnelle au plus haut niveau, au sens strict du terme. Ne redoutez donc plus à l'avenir la hauteur lorsque vous pensez à la technologie de détection ! Il existe en version en saillie ou en version encastrée, évidemment compatible avec les interfaces courantes.

Identification

Modèle Détecteur de mouvement

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Puissance 2000 W
Lampes fluorescentes ballast électronique 1500 W
Lampes fluorescentes non compensées 1000 VA
Lampes fluorescentes compensées en série 400 VA
Lampes fluorescentes compensées en parallèle 400 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 600 W
Charge capacitive en µF 176 µF

Technologie de détection

Hauteur de montage max. 16,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 30 x 4 m (120 m²)
Portée tangentielle 30 x 4 m (120 m²)
Zones de commutation 280 zones de commutation
Hauteur de montage 4,00 – 16,00 m
Hauteur de montage optimale 12 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Mode normal / mode test Manuel ON / ON-OFF
Réglages via Télécommande Potentiomètres Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce Intérieur entrepôt de stockage haut
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

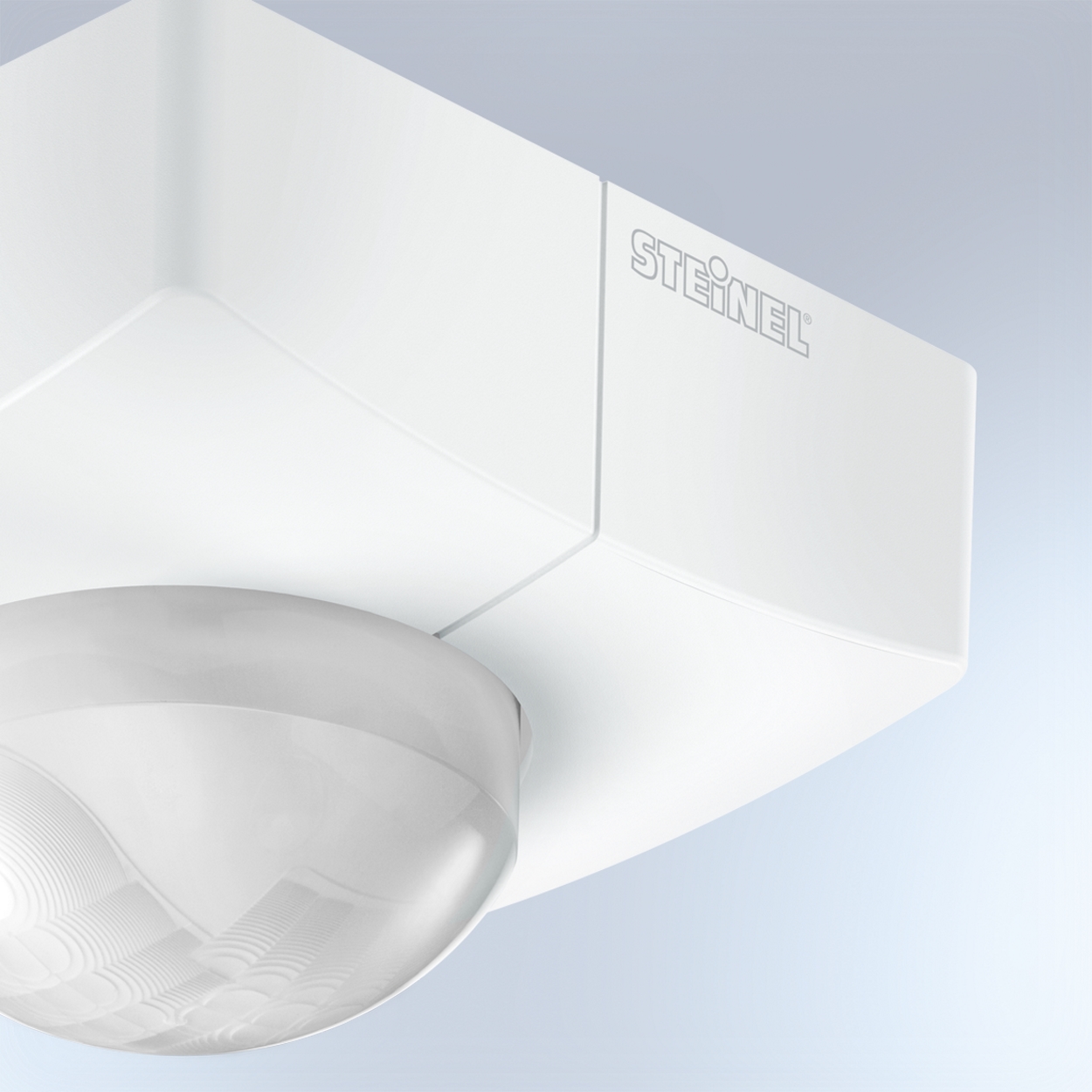

Plastique résistant aux UV

Grand espace de raccordement

Télécommandes en option

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal
