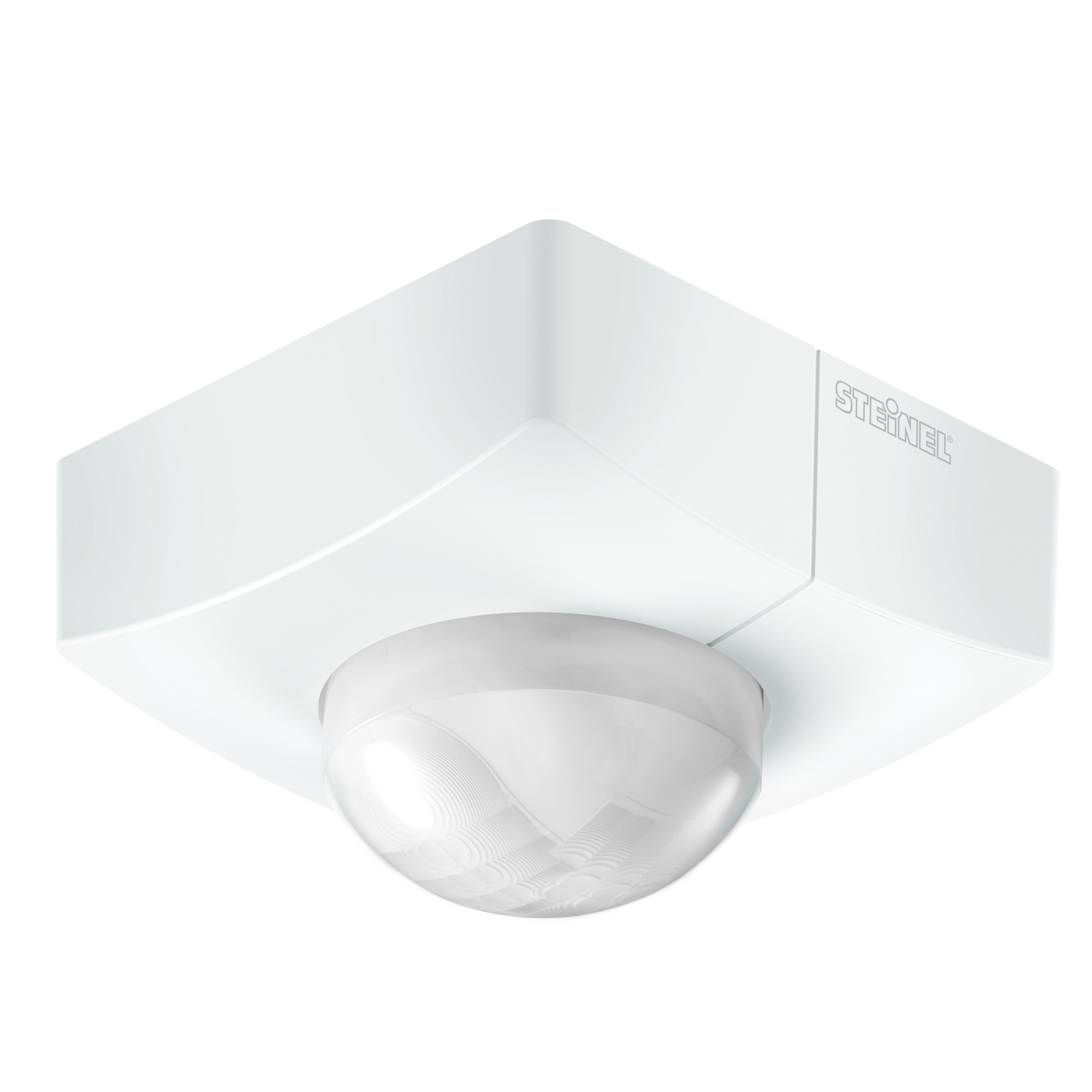

Steinel IS 345 MX Highbay DALI-2 Input Device - carré - en saillie

Steinel IS 345 MX Highbay DALI-2 Input Device - carré - en saillie

N° ELDAS® 535 942 007 · EAN-N° 4007841 057398

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Vidéos Accessoires
Steinel

Steinel IS 345 MX Highbay DALI-2 Input Device - carré - en saillie

Détecteur de mouvement pour couloirs, parkings et halles. Zone longue et étroite, étanche.

N° ELDAS® 535 942 007

EAN-N° 4007841 057398

Prix : Veuillez vous connecter pour voir les prix

Type de montage

En saillie

Variante

230V, 1 canal DALI-2 Application Controller DALI-2 Input Device KNX PF (Potentiel libre)

Hauteur de montage max.

5,00 m 16,00 m

Couleur

blanc

Les entrepôts de stockage hauts se caractérisent souvent par des allées étroites et des plafonds très hauts. Ces derniers sont souvent trop hauts pour la plupart des détecteurs. Nous avons la solution idéale pour ce type d'utilisation : le détecteur de mouvement infrarouge IS 345 MX Highbay a été spécialement conçu pour être posé à des hauteurs pouvant atteindre 14 mètres et pour la détection précise des mouvements dans les allées étroites séparant les rayonnages. Même à cette hauteur, il vous garantit une surveillance de qualité exceptionnelle au plus haut niveau, au sens strict du terme. Ne redoutez donc plus à l'avenir la hauteur lorsque vous pensez à la technologie de détection ! Il existe en version en saillie ou en version encastrée, évidemment compatible avec les interfaces courantes.

Identification

Modèle Détecteur de mouvement

Variantes

Version DALI-2 Input-Device
Couleur blanc
Type de montage En saillie
Hauteur de montage Hauteur de montage 4 à 14 mètres

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm

Électricité

Raccordement secteur 12 – 22,5 V
Détail tension d'alimentation Bus DALI
Sortie de commande DALI Adressable / Esclave

Technologie de détection

Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °, Couloir
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 30 x 4 m (120 m²)
Portée tangentielle 30 x 4 m (120 m²)
Zones de commutation 280 zones de commutation
Hauteur de montage 4,0 – 16,0 m
Hauteur de montage optimale 12,0 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Esclave
Nombre de participants DALI 3
Avec coupleur de bus Oui
Mise en réseau via DALI 2

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 min
Fonction lumière de base Non
Durée fonction lumière de base 1-30 min, toute la nuit
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP54
Température ambiante -20...+50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Matériau Plastique
Application pièce Intérieur, entrepôt de stockage haut
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

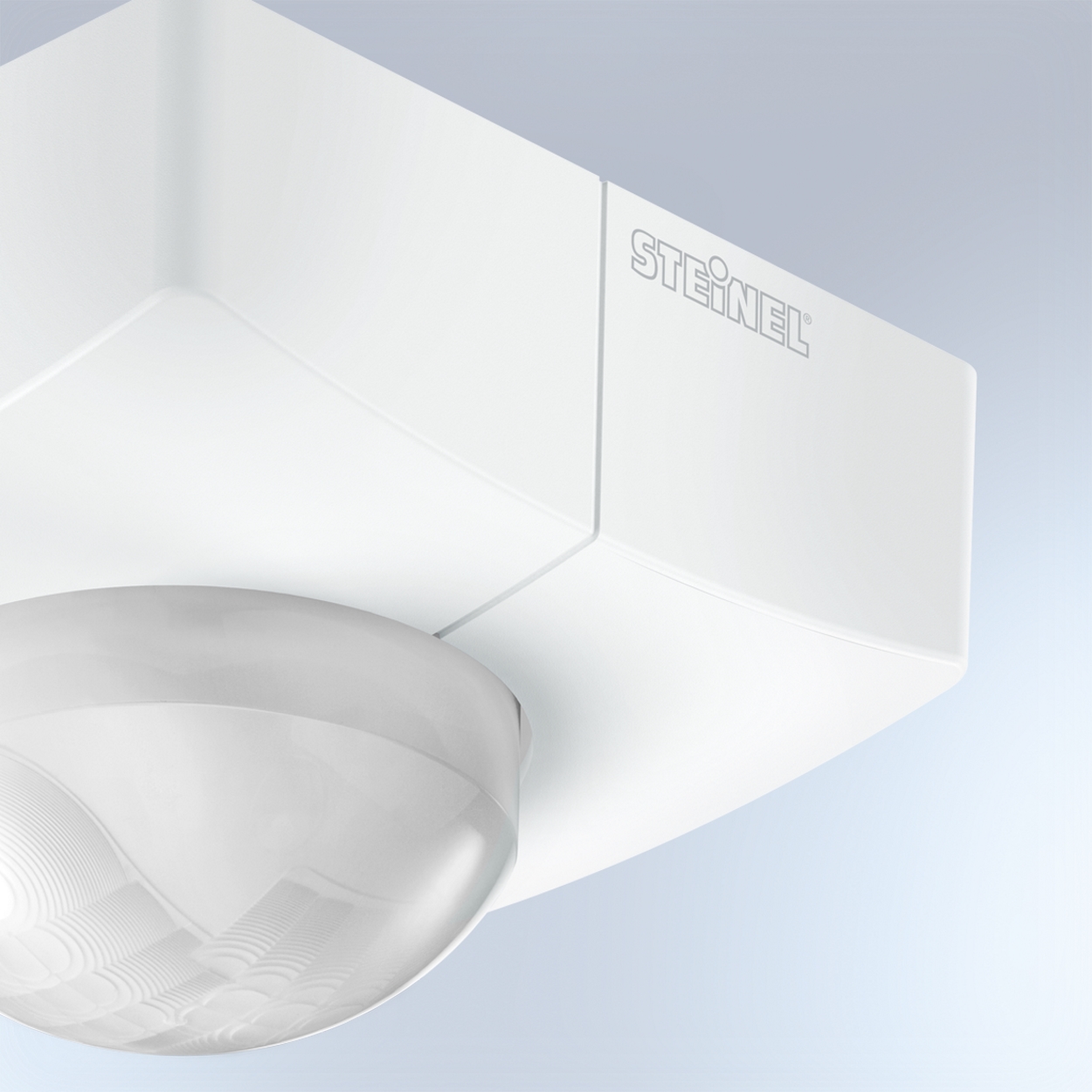

Plastique résistant aux UV

Grand espace de raccordement

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit
