Steinel IS 345 MX Highbay DALI-2 APC - carré - en saillie

Steinel IS 345 MX Highbay DALI-2 APC - carré - en saillie

N° ELDAS® 535 941 466 · EAN-N° 4007841 010591

Données techniques Points forts Illustrations Schémas de câblage Téléchargements Vidéos Accessoires
Steinel

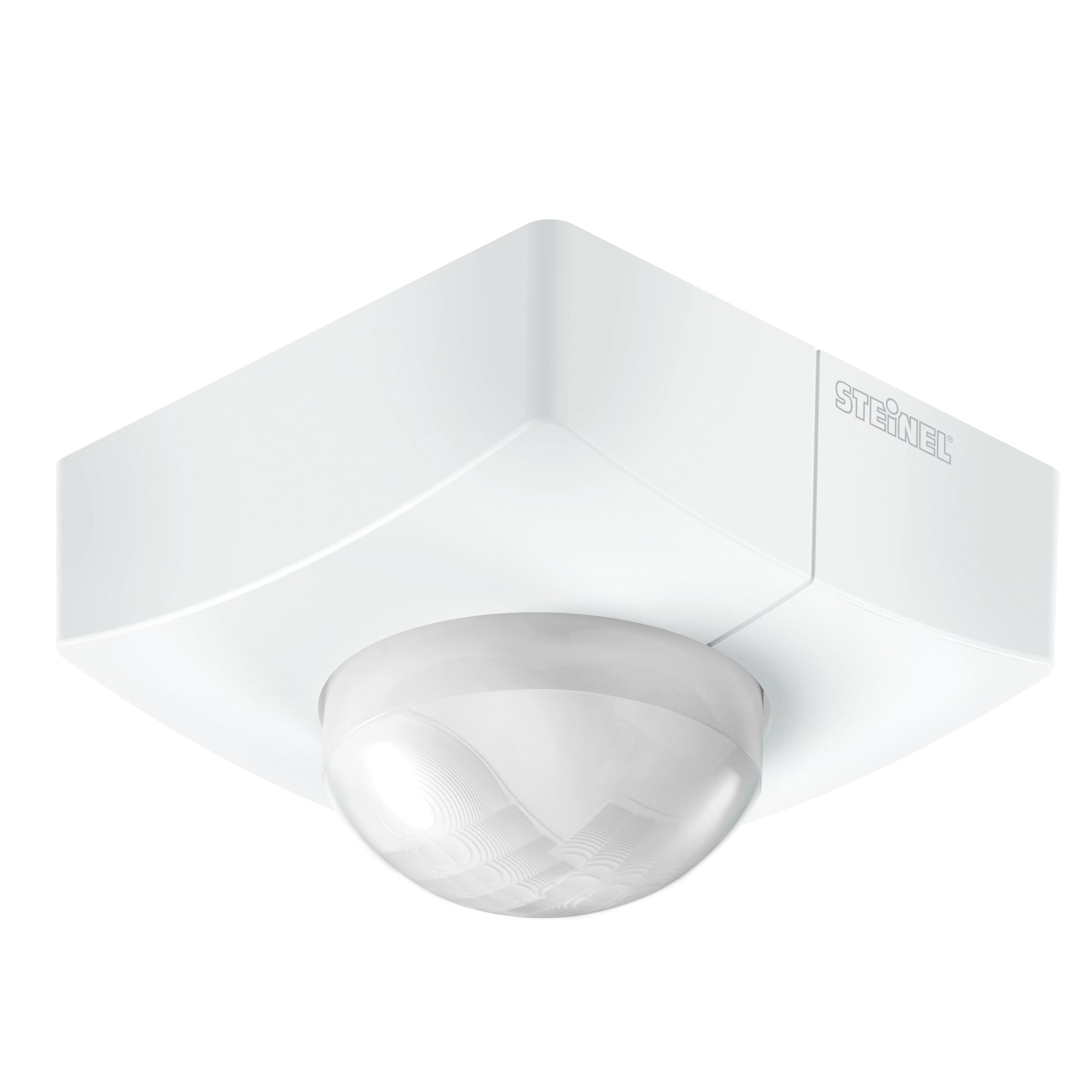

Steinel IS 345 MX Highbay DALI-2 APC - carré - en saillie

Détecteur de mouvement pour couloirs, parkings et halles. Zone longue et étroite, étanche.

N° ELDAS® 535 941 466

EAN-N° 4007841 010591

Prix : Veuillez vous connecter pour voir les prix

Type de montage

En saillie

Variante

230V, 1 canal DALI-2 Application Controller DALI-2 Input Device KNX PF (Potentiel libre)

Hauteur de montage max.

5,00 m 16,00 m

Couleur

blanc

Les entrepôts de stockage hauts se caractérisent souvent par des allées étroites et des plafonds très hauts. Ces derniers sont souvent trop hauts pour la plupart des détecteurs. Nous avons la solution idéale pour ce type d'utilisation : le détecteur de mouvement infrarouge IS 345 MX Highbay a été spécialement conçu pour être posé à des hauteurs pouvant atteindre 14 mètres et pour la détection précise des mouvements dans les allées étroites séparant les rayonnages. Même à cette hauteur, il vous garantit une surveillance de qualité exceptionnelle au plus haut niveau, au sens strict du terme. Ne redoutez donc plus à l'avenir la hauteur lorsque vous pensez à la technologie de détection ! Il existe en version en saillie ou en version encastrée, évidemment compatible avec les interfaces courantes.

Identification

Modèle Détecteur de mouvement

Variantes

Version DALI-2 Application Controller
Couleur blanc
Type de montage En saillie
Hauteur de montage Hauteur de montage 4 à 14 mètres

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Sortie de commande DALI Broadcast 1x30 ballasts électroniques

Technologie de détection

Technologie de capteur infrarouge passif
Angle de détection 360 °, Couloir
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 30 x 4 m (120 m²)
Portée tangentielle 30 x 4 m (120 m²)
Zones de commutation 280 zones de commutation
Hauteur de montage 4,0 – 16,0 m
Hauteur de montage optimale 12,0 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/Esclave
Mise en réseau via DALI 2

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 min
Fonction lumière de base Oui
Durée fonction lumière de base 1-30 min, toute la nuit
Lumière principale réglable 50 - 100 %
Fonctions Mode normal / mode test, Manuel ON / ON-OFF, Maintien d'un éclairage constant ON-OFF
Réglages via Télécommande, Potentiomètres, Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 50 %
Fonction lumière de base pourcentage de 10 %

Boîtier et matériau

Indice de protection IP54
Température ambiante -20...+50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Matériau Plastique
Application pièce Intérieur, entrepôt de stockage haut
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

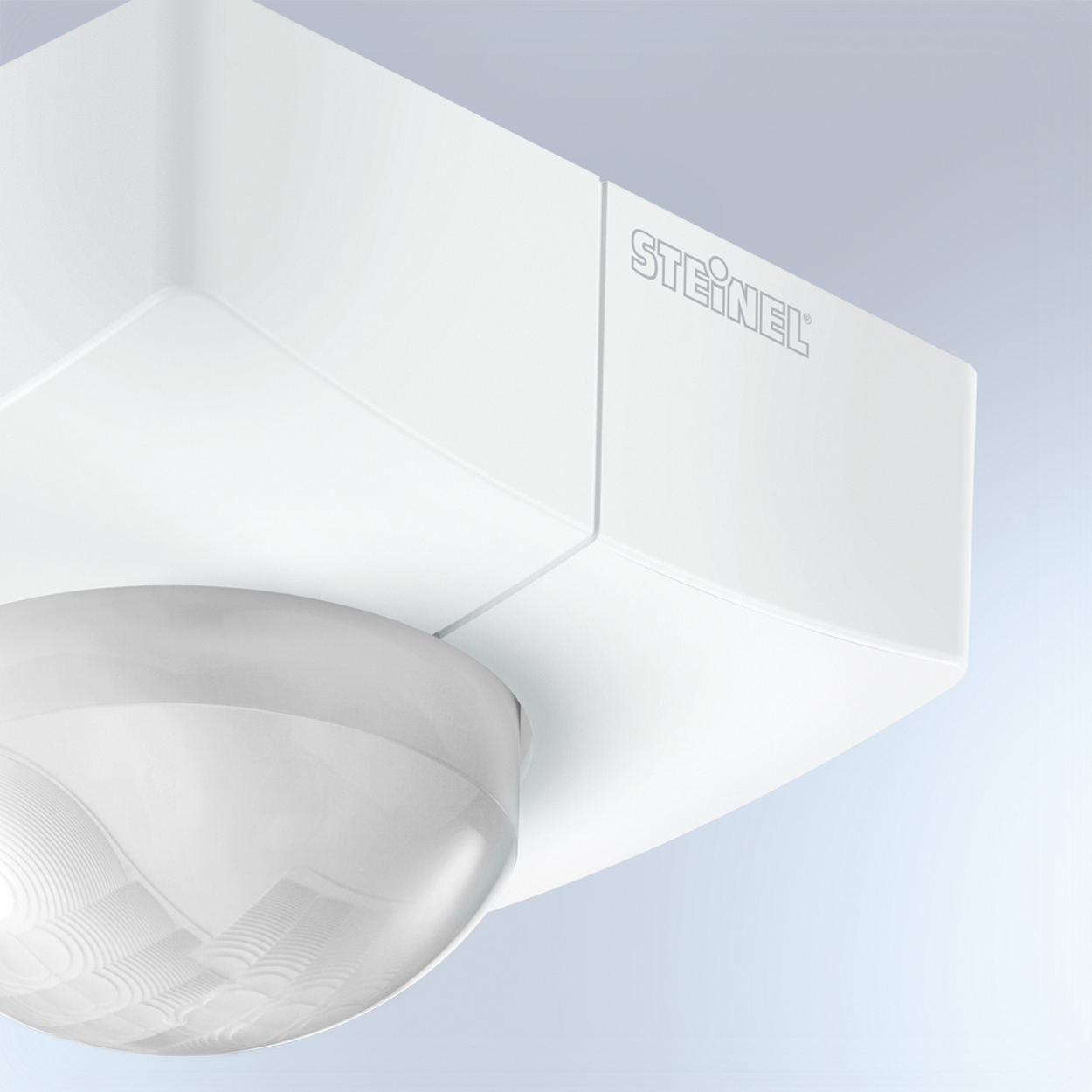

Plastique résistant aux UV

Grand espace de raccordement

Télécommandes en option

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Télécommande Smart Remote

Télécommande Smart Remote

N° art. 009151

Télécommande service RC8

Télécommande service RC8

N° art. 559410

Télécommande utilisateur RC5

Télécommande utilisateur RC5

N° art. 592806

Panneau noir pour détecteur IR carré - en saillie

Panneau noir pour détecteur IR carré - en saillie

N° art. 056711
