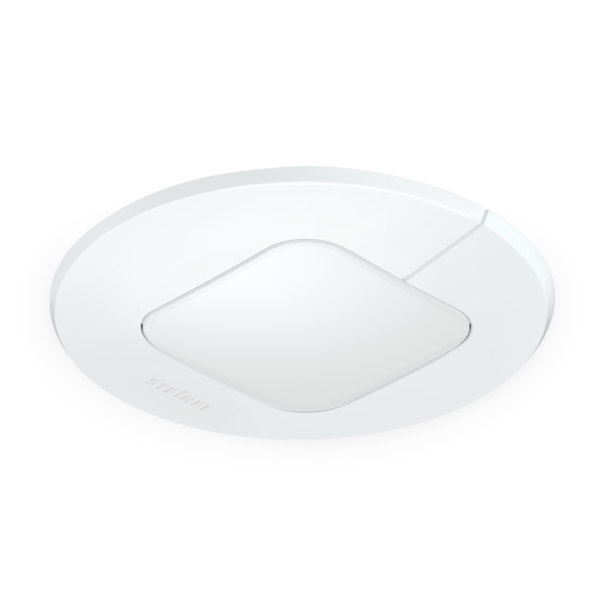

Nevalux IR Quattro SLIM XS DALI-2 Input Device - rund

ELDAS®-Nr 535 932 500

EAN-Nr. 4007841 057527

Dieses Produkt wird durch ein Nachfolgeprodukt ersetzt.

Zum Nachfolgeprodukt · IR Quattro SLIM XS 4m DALI-2 Input Device - eckig (057510)

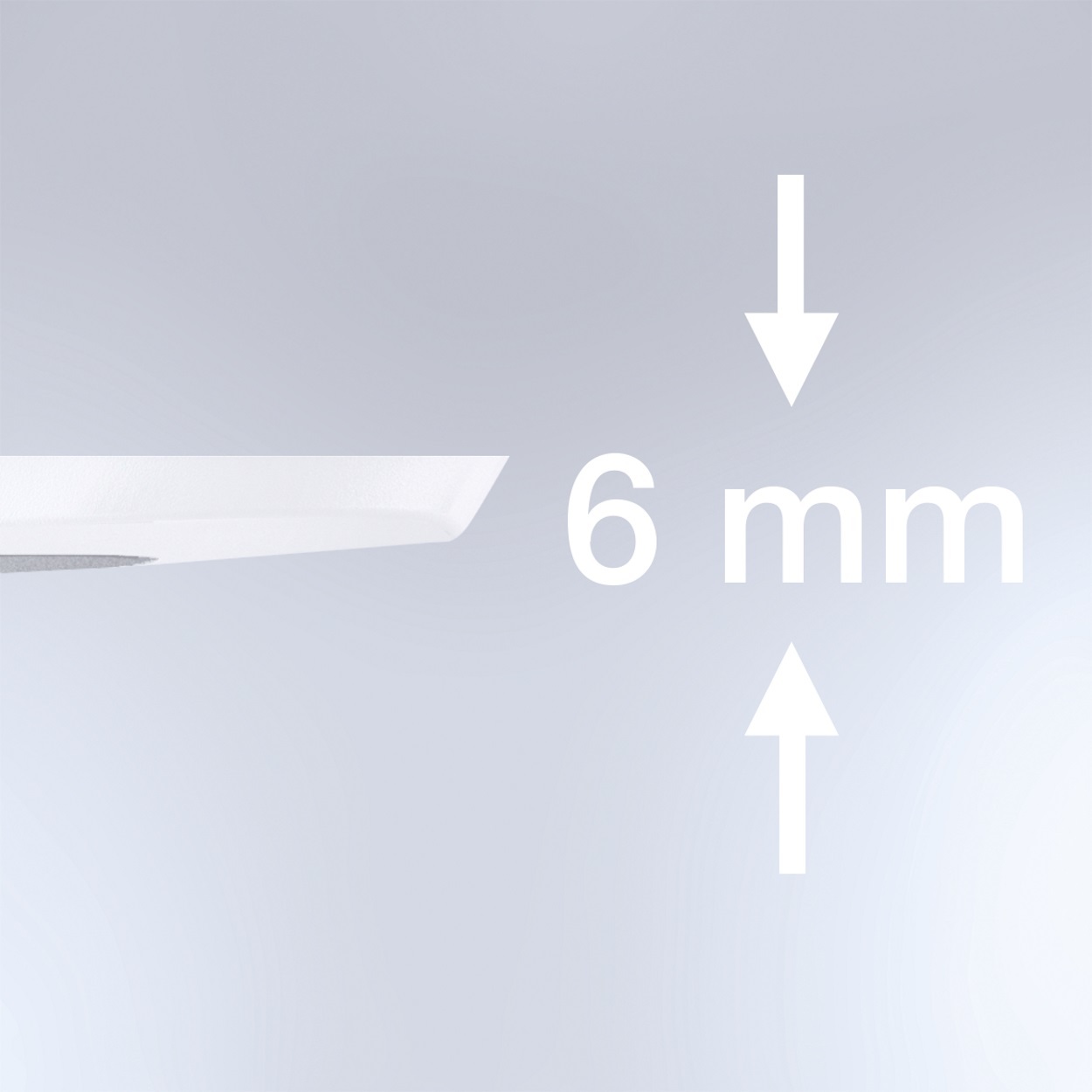

Auffallend. Unauffällig. IR Quattro SLIM XS, der extra flache Präsenzmelder im Unterputzdosen-Format. Passt in jede handelsübliche Unterputzdose. Nur 6 mm Aufbauhöhe. Hochpräziser 360°-Infrarot-Sensor mit weltweit einzigartiger Retina-Linse und 16 qm quadratischem Präsenzbereich (4 x 4 m). DALI-2 Input Device erlaubt Sensoren, die erhobenen Sensordaten an übergeordnete Lichtmanagement-Systeme zu übermitteln.

  • Extrem flache Aufbauhöhe

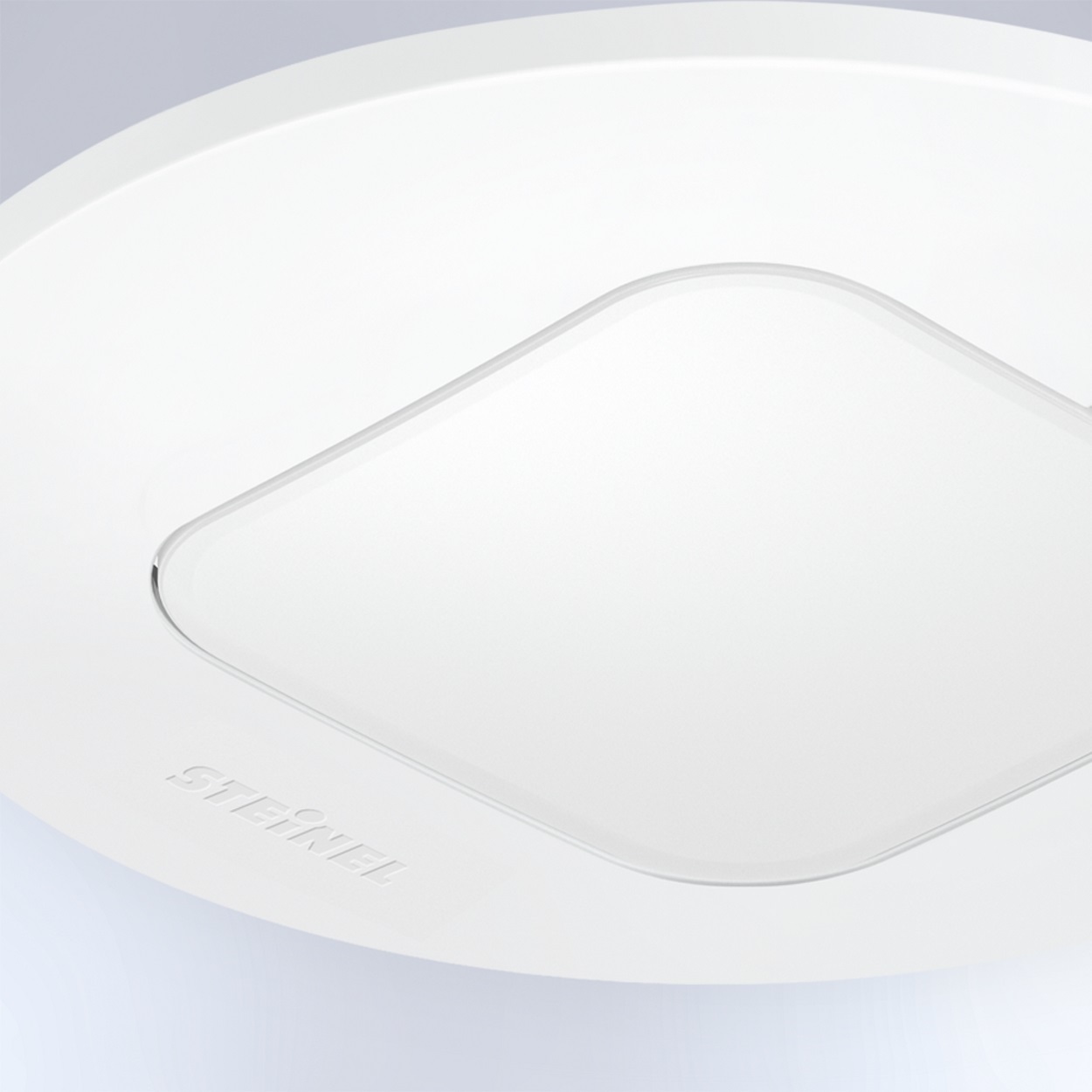

  • Hochwertige Retina-Linse

Identifikation

Variante DALI-2 Input Device - rund
Ausführung Präsenzmelder

Abmessungen

Abmessungen Ø × H 94 x 50 mm

Elektrik

Netzanschluss 16 V
Schaltausgang 2 potenzialfrei Nein
Steuerausgang DALI Adressable/Slave
FIL_2_PRO_Schnittstellen DALI-2 Input Device

Sensorik

Sensortechnologie Passiv Infrarot
Erfassungswinkel 360 °
Öffnungswinkel 71 °
Unterkriechschutz Ja
Segmentweise Ausblendung Nein
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Nein
Reichweite Detail Retina-Linse und hexagonaler Fresnel-Struktur
Reichweite radial 4 x 4 m (16 m²)
Reichweite tangential 4 x 4 m (16 m²)
Schaltzonen 408 Schaltzonen

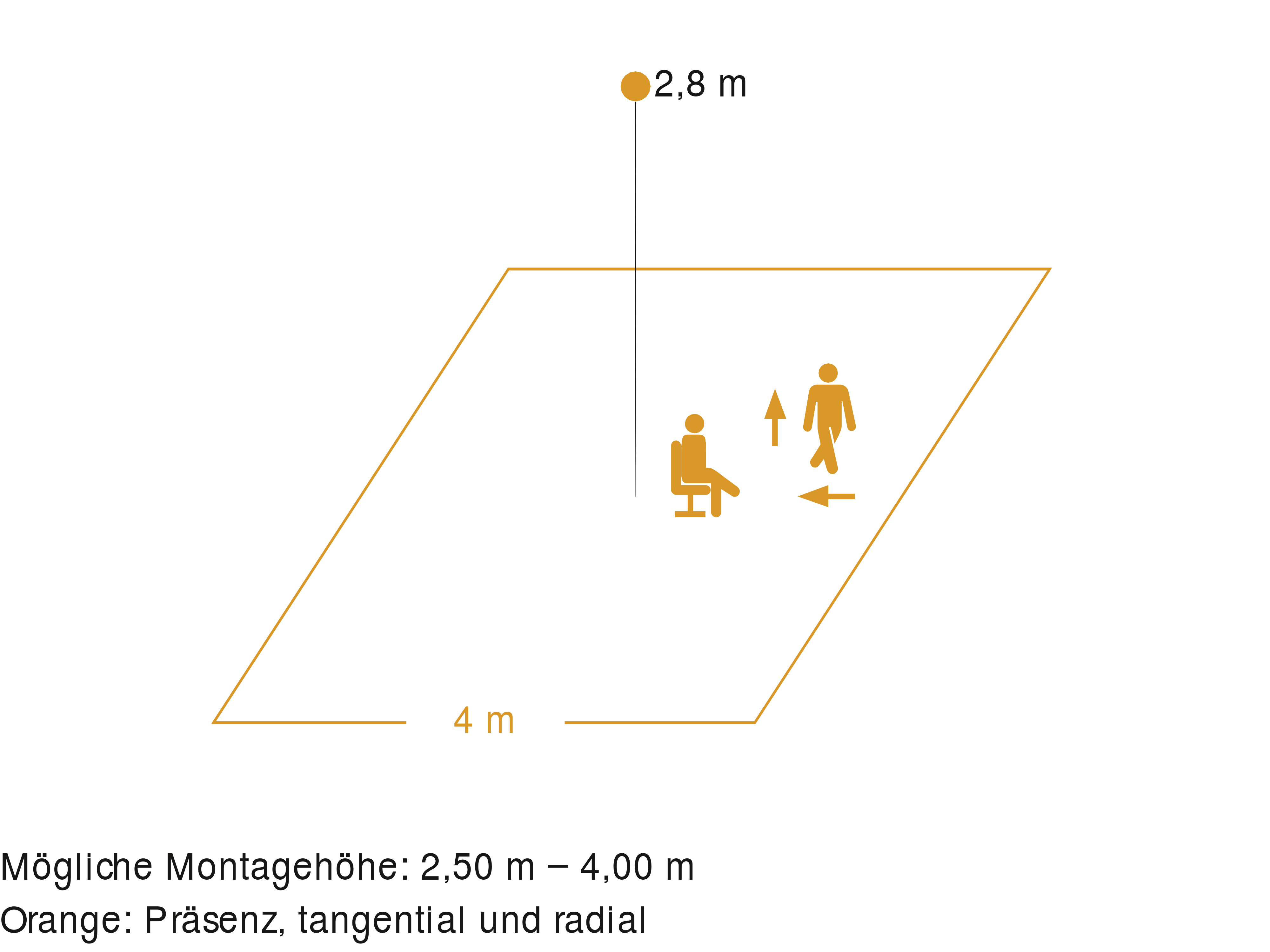

Montagehöhe 2,50 – 4,00 m
Reichweite Präsenz 4 x 4 m (16 m²)
Optimale Montagehöhe 2,8 m
FIL_4_PRO_Sensortechnologie Passiv-Infrarot

Vernetzung

Vernetzung Ja
Art der Vernetzung Master/Slave

Lichttechnik

Konstantlichtregelung Ja

Einstellungen

Dämmerungseinstellung 10 – 1000 lx
Zeiteinstellung 30 s – 30 Min.
Grundlichtfunktion Nein
Einstellungen via Bus
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP20
Umgebungstemperatur 0 – 40 °C
Montageort Decke
Anwendung Ort Innenbereich
Montageart Unterputz
Werkstoff Kunststoff
Farbe Weiss
Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Sonstiges

Anwendung, Ort, Raum Einzelbüro, Hotelzimmer, Pflegezimmer, Funktionsraum / Nebenraum, WC / Waschraum, Innenbereich

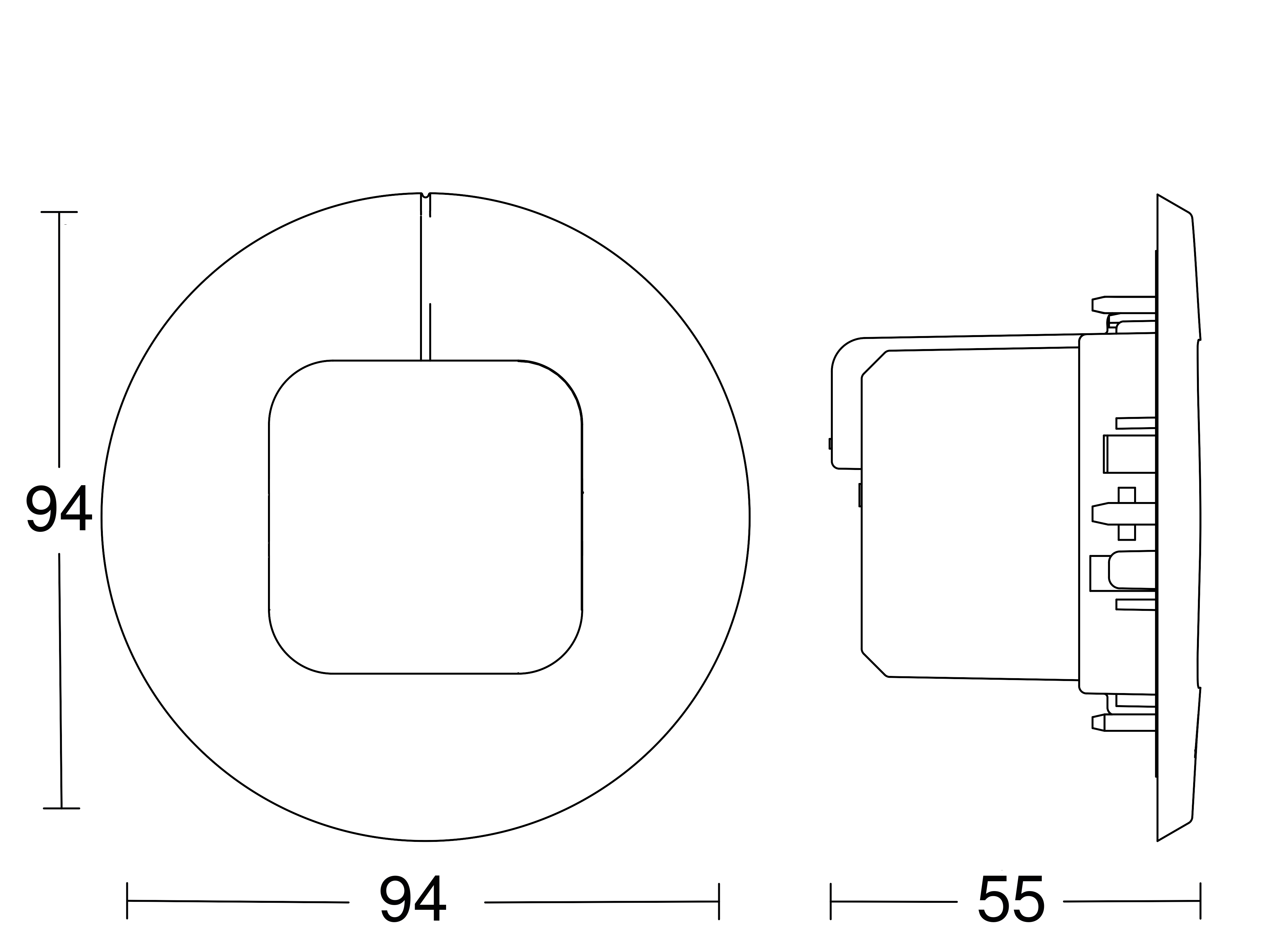

Technische Zeichnung

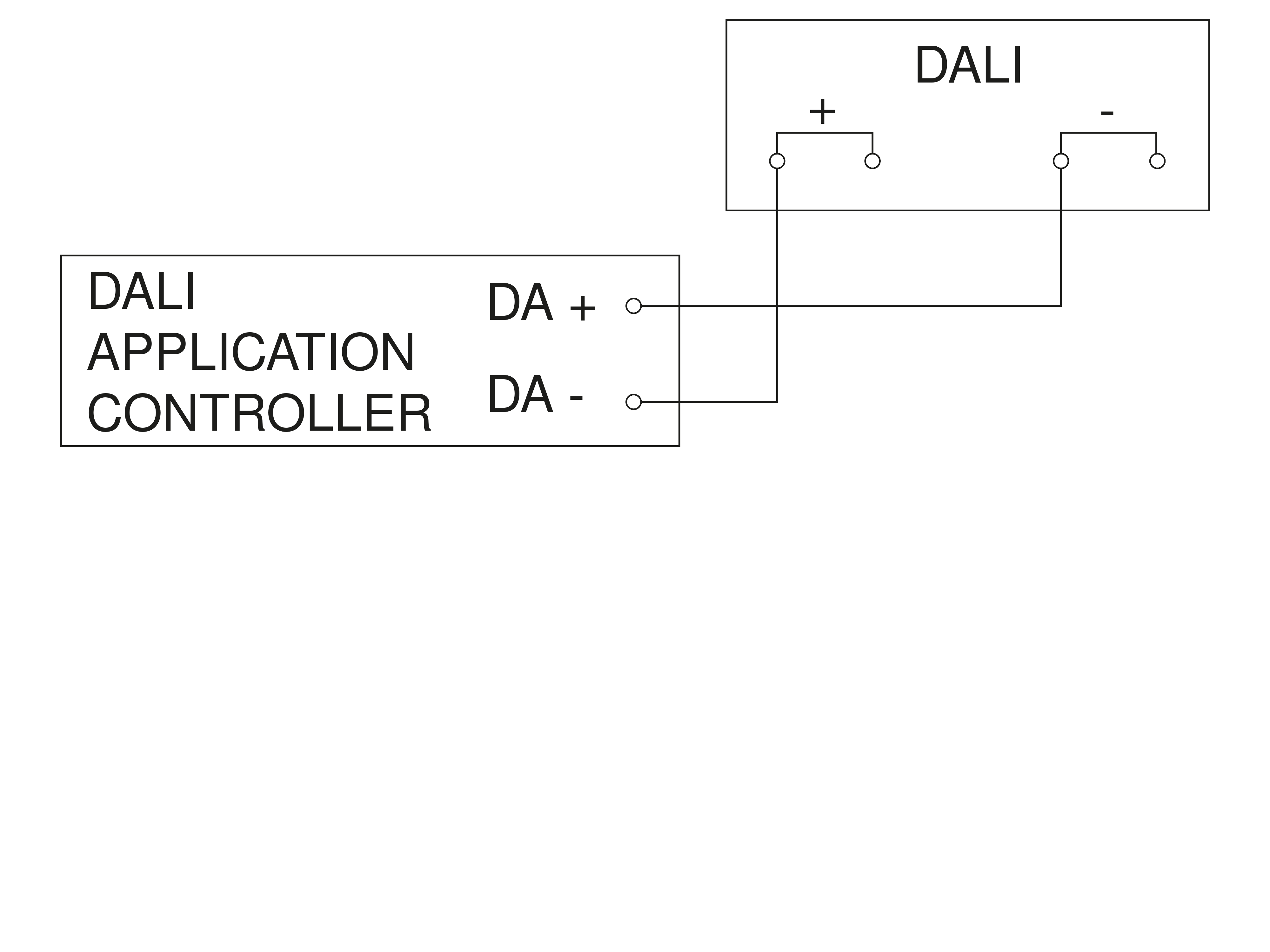

Schaltplan 1

Schaltplan
